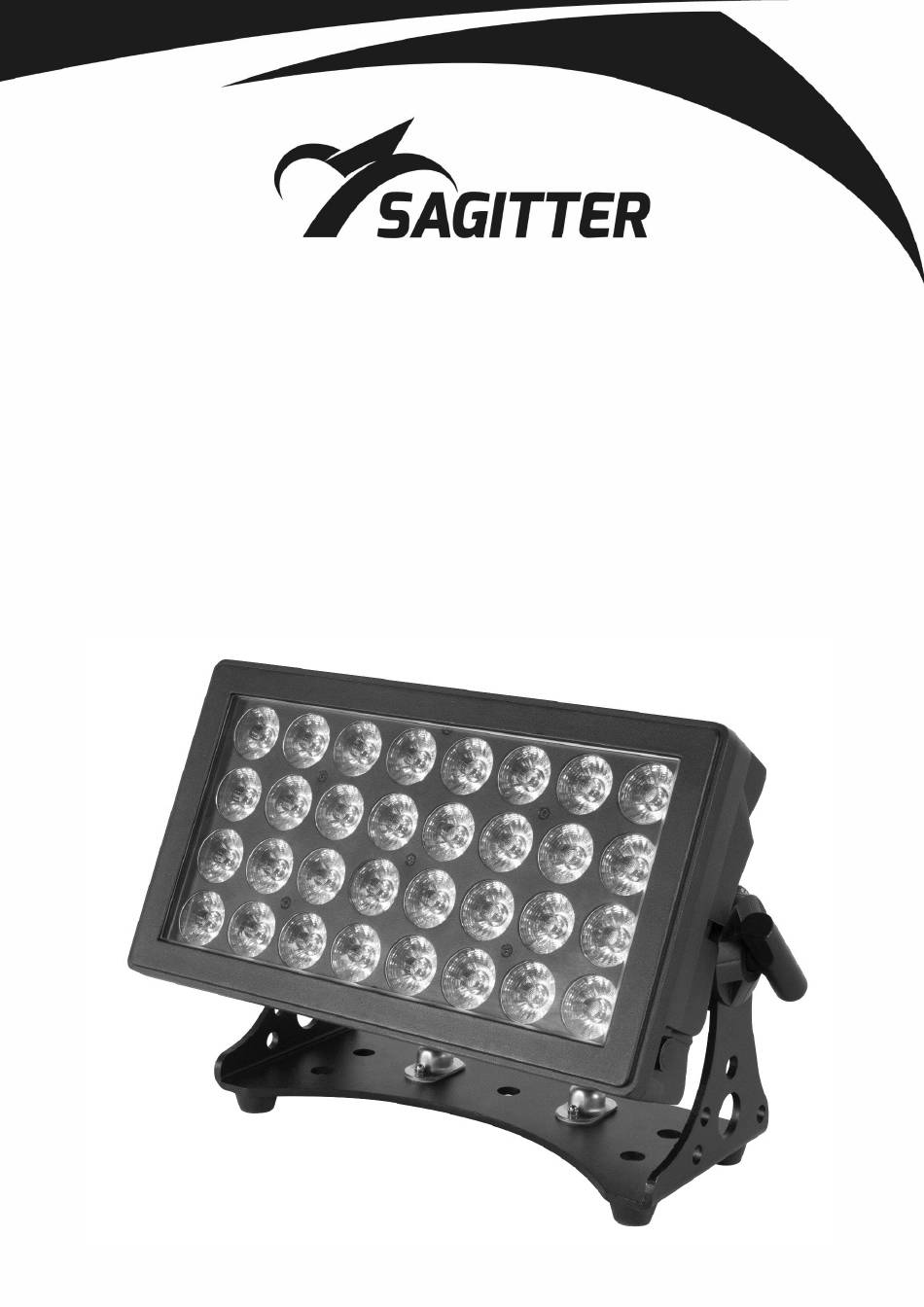

- Page 1 IP LED 32CDL IP ARCHITECTURAL LED RGBWAUV/FC Order code: SG IPLED32CDL MANUALE UTENTE USER MANUAL...
-
Page 2: Table Of Contents
Rev. 01-03/19 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 12 7. SPECIFICHE TECNICHE p. 12 INDEX: 1. -
Page 3: Introduzione
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. -
Page 4: Istruzioni Di Sicurezza
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. - Page 5 CLASSE DI PROTEZIONE IP65 Il dispositivo è protetto dalla penetrazione di polvere (prima cifra 6) e da getti d’acqua (seconda cifra 5). Apparecchio adatto per uso esterno. PROTEZIONE CONTRO LE SCOSSE ELETTRICHE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra.
-
Page 6: Apertura Confezione E Controllo
3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica. -
Page 7: Installazione Ed Accensione
4 - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini, a parete, a soffitto o su truss. - Page 8 4.3 - COLLEGAMENTO ALLA CATENA DMX Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.
-
Page 9: Istruzioni Per L'uso
- ISTRUZIONI PER L'UTILIZZO 5.1 - MAPPA DEL MENU' Menu Set ADDR Assegnazione indirizzo DMX. Set ADDR 001 - 512 Menu Modalità canali DMX. UserMode 6/ 10/ 11/ 16/ 48/ 96 DimCurve Standard/ Stage/ TV/ Architec/ Theatre Curva Dimmer. NO DMX Hold/ Blackout/ Program Impostazioni assenza DMX. - Page 10 5.2 – MODALITA' MASTER/SLAVE In questa modalità possono essere collegate più unità insieme come un'unica catena e funzionare in modo sincronizzato. • Collegare insieme tutte le unità dal connettore DMX OUT a DMX IN. • Definire la prima unità della catena come Master, tutte le altre unità devono essere impostate in modalità...
- Page 11 161 – 176 Flow6 177 – 193 Flow7 194 – 210 Flow8 211 – 226 Flow9 227 - 255 Nessuna funzione 000 – 255 Velocità programma automatico 000 – 255 Dissolvenza programma automatico Modalità dimmer: 000 – 020 Standard 021 – 040 Stage 041 –...
-
Page 12: Manutenzione
6. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un’aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata. -
Page 13: Introduction
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. -
Page 14: Safety Instructions
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. - Page 15 IP65 PROTECTION RATING The device is protected against the dust penetration (first digit 6) and against jets of water (second digit 5). Suitable for outdoor use. PROTECTION AGAIN ELECTRIC SHOCK The device must be connected to a power supply system with efficient earthing. Moreover, it is recommended to protect power supply lines of the product from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch.
-
Page 16: Opening And Control
3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the... -
Page 17: Installation And Switch On
4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss. - Page 18 4.3 - CONNECTION TO THE DMX CHAIN Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120Ohm characteristic impedance and low capacity (SAGITTER SG DMX3 – SG DMX5). Do not use microphone cable or other cable with different characteristics than those specified.
-
Page 19: Setup
5. - SETUP 5.1 – MENU Menu Set ADDR DMX address Set ADDR 001 - 512 Menu DMX channels modes UserMode 6/ 10/ 11/ 16/ 48/ 96 DimCurve Standard/ Stage/ TV/ Architec/ Theatre Dimmer curve NO DMX Hold/ Blackout/ Program DMX loss settings AUTO RUN FQN: 01-99... - Page 20 5.2 – MASTER/SLAVE MODE In this mode, more units can be linked together as a single chain and work in a synchronized way. • Link together all the units from the connector DMX OUT to DMX IN. • Define the first unit of the chain as MASTER, all other units must be set in SLAVE mode. •...
- Page 21 144 – 160 Flow5 161 – 176 Flow6 177 – 193 Flow7 194 – 210 Flow8 211 – 226 Flow9 227 - 255 No function 0 – 255 Auto Programs Speed 0 - 255 Auto Programs Fade Dimmer mode: 000 – 020 Standard 021 –...
-
Page 22: Maintenance
6. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. The lenses, like any other damaged part, must be replaced with original spare parts.
