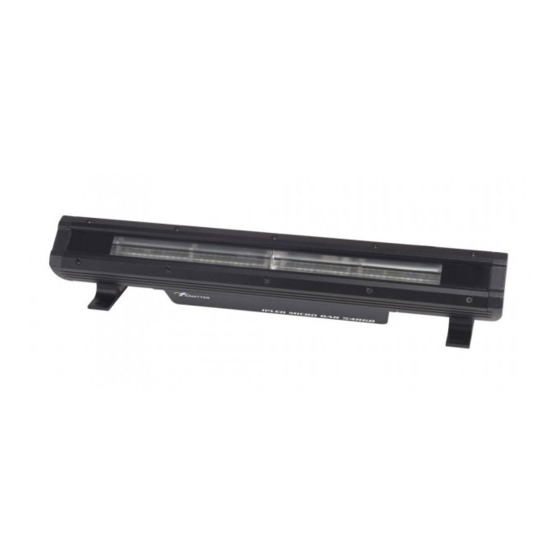

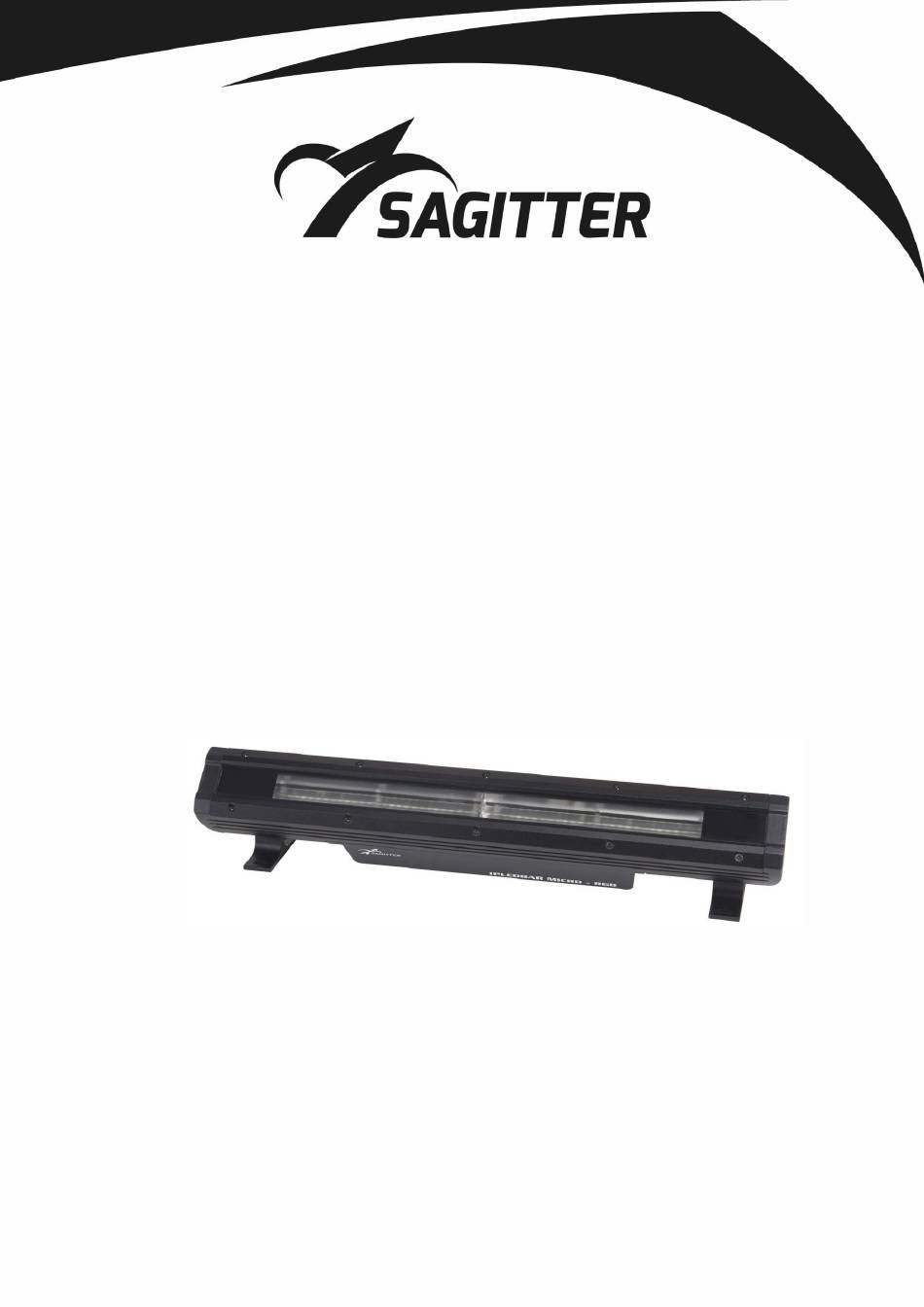

- Page 1 MICROBAR 54C IP MICROBAR LED RGB Order code: SG IPLEDMCBAR54C MANUALE UTENTE USER MANUAL...
-
Page 2: Table Of Contents
Rev. 01-11/19 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 11 7. SPECIFICHE TECNICHE p. 11 INDEX: 1. -
Page 3: Introduzione
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. -
Page 4: Istruzioni Di Sicurezza
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. - Page 5 CLASSE DI PROTEZIONE IP65 Il dispositivo è protetto dalla penetrazione di polvere (prima cifra 6) e da getti d’acqua (seconda cifra 5). Apparecchio adatto per uso esterno. PROTEZIONE CONTRO LE SCOSSE ELETTRICHE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra.
-
Page 6: Apertura Confezione E Controllo
3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica. -
Page 7: Installazione Ed Accensione
4 - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini, a parete, a soffitto o su truss. - Page 8 4.2 – COLLEGAMENTO IN CATENA AC 230V: collegare al massimo 30 barre in catena AC 230V AC 110V: collegare al massimo 15 barre in catena AC 110V Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra.
-
Page 9: Istruzioni Per L'uso
- ISTRUZIONI PER L'UTILIZZO 5.1 - MAPPA DEL MENU' DMX ADDRESS 001 - 512 Assegnazione indirizzo DMX. CHANNELS MODE 3CH / 5CH / 8CH / 13CH Modalità canali DMX. DIM CURVE CURV 1 - 4 Impostazione curva dimmer DMX STATE DMX HOLD / BLACKOUT Stato in caso di perdita del segnale DMX SLAVE MODE... - Page 10 5.3 - MODALITA' DMX 3 CH 13CH Valore Funzione 000 – 255 Master dimmer 000 – 255 Master dimmer fine 000 – 255 Rosso 000 – 255 Rosso Fine 000 – 255 Verde 000 – 255 Verde Fine 000 – 255 000 –...
-
Page 11: Manutenzione
6. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un’aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata. -
Page 12: Introduction
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. -
Page 13: Safety Instructions
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. - Page 14 IP65 PROTECTION RATING The device is protected against the dust penetration (first digit 6) and against jets of water (second digit 5). Suitable for outdoor use. PROTECTION AGAIN ELECTRIC SHOCK The device must be connected to a power supply system with efficient earthing. Moreover, it is recommended to protect power supply lines of the product from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch.
-
Page 15: Opening And Control
3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the... -
Page 16: Installation And Switch On
4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss. - Page 17 4.2 - CONNECTION IN A CHAIN AC 230V: connect maximum 30 bars in a chain AC 230V AC 110V: connect maximum 15 bars in a chain AC 110V The device must be connected to a power supply system with a proper earth system. Moreover, it is recommended to protect power supply lines of the products from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch.
-
Page 18: Setup
5. - SETUP 5.1 – MENU DMX ADDRESS 001 - 512 DMX address CHANNELS MODE 3CH / 5CH / 8CH / 13CH DMX channels mode DIM CURVE CURV 1 - 4 Dimmer curve setting DMX STATE DMX HOLD / BLACKOUT Status if DMX is lost SLAVE MODE SLAVE... - Page 19 5.3 - DMX MODE 3 CH 13CH Value Function 000 – 255 Master dimmer 000 – 255 Master dimmer fine 000 – 255 000 – 255 Red fine 000 – 255 Green 000 – 255 Green fine 000 – 255 Blue 000 –...
-
Page 20: Maintenance
6. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. The lenses, like any other damaged part, must be replaced with original spare parts.
