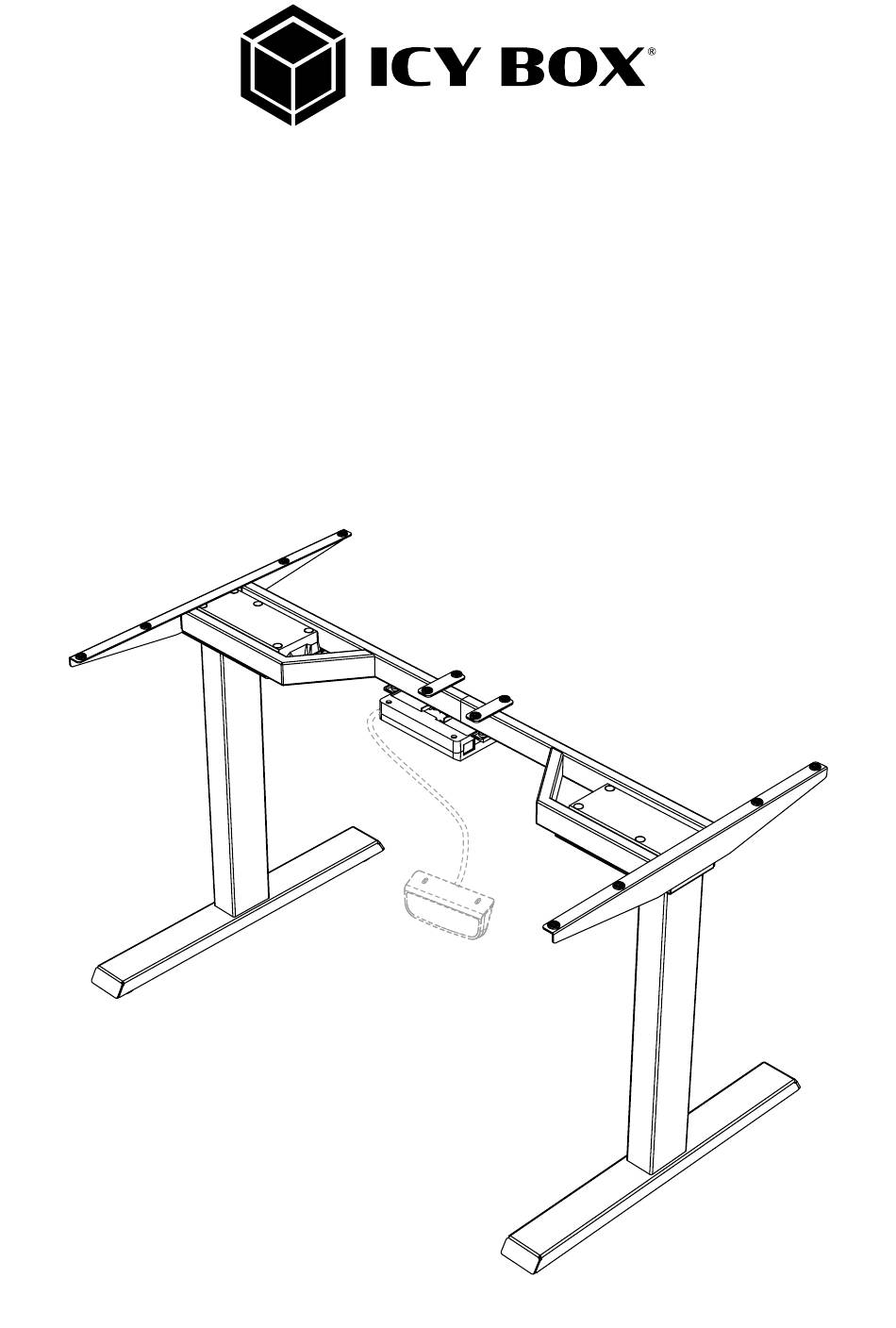

- Page 1 Manual IB-EW206B-T with control panel Electrically height-adjustable sit-stand desk frame Handbuch IB-EW206B-T mit Bedieneinheit Elektrisch höhenverstellbares Sitz-Steh-Tischgestell...
-
Page 2: Safety Information
Safety information Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Page 3 Sicherheitshinweise Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
-
Page 4: Package Content
Manual Preface This electrically height-adjustable table frame is perfect for customers looking for budget friendliness combined with functional reliability. Improved frame design reduces costs while providing easy assembly! Three-stage leg columns provide wide height adjustable ranges for users of different sizes. Dual-motor design offers powerful and steady height adjustments. A modern digital touch controller incorporates a timer feature that helps create a more active work style and includes memory settings to store and retrieve favorite height settings. - Page 5 Manual Preparation Requirements Required tools Recommendation Note before assembly Please check all of the components shown in the component checklist. If any of the components are missing or damaged, contact your point of purchase for a replacement.
- Page 6 Manual...
- Page 7 Manual...
- Page 8 Manual...
- Page 9 Manual IB-EW206B-T...
- Page 10 Manual Digital Touch-Control Panel Note: When using the control panel for the first time, please reset the system before any other operation. Reset the system: • To reset the system, press and hold the “Up” and “Down” buttons simultaneously. The unit emits one beep and the display shows “...
- Page 11 Manual Troubleshooting Guide Before Custom Programming Guide...
- Page 12 Handbuch Vorwort Dieses elektrisch höhenverstellbare Tischgestell ist perfekt für Kunden, die Budgetfreundlichkeit in Kombination mit funktionaler Zuverlässigkeit suchen. Das verbesserte Rahmendesign reduziert die Kosten und ermöglicht eine einfache Montage! Die dreistufigen Beinsäulen und der zweimotorige Antrieb bieten einen weiten und kraftvollen Höhenverstellbereich für Nutzer unterschiedlicher Größe. Der moderne digitale Touch-Controller verfügt über eine Timer-Funktion, die ein aktiveres Arbeiten ermöglicht, sowie über Speichereinstellungen zum Speichern und Abrufen der bevorzugten Höheneinstellungen.
-
Page 13: Montage
Handbuch Arbeitsvorbereitung Vorrausetzung Max. Belastung Stromanschluss Betriebstemperatur 125 kg (-5˚C bis +40˚C) Benötigte Werkzeuge Wasserwaage Inbusschlüssel Akkuschrauber Kreuzschlitz- (enthalten) schraubendreher Empfehlung Eine Transportdecke, um Kratzer und Beschädigun- gen am Gestell oder Boden zu vermeiden. Vor der Montage beachten Bitte überprüfen Sie den Verpackungsinhalt auf Vollständigkeit. Sollte etwas fehlen, wenden Sie sich bitte unverzüglich an Ihren Verkäufer. - Page 14 Handbuch 2. Montage der Hubsäulen und Füße • Positionieren Sie die Hubsäulen am Ende der Seitenschienen wie abgebildet. Stellen Sie sicher, dass die Löcher an den Hub- säulen mit denen der Traverse vollständig übereinstimmen. • Befestigen Sie die Hubsäulen mit der Traverse. Nutzen Sie 4 Inbusschrauben •...
- Page 15 Handbuch 4. Montage des Rahmens auf der Tischplatte (nicht im Lieferumfang enthalten) Befestigen Sie die Schrauben • von der Rückseite der Tischplatte durch die 12 Befestigungslöcher wie angezeigt. 5. Montage des Touch-Controllers • Befestigen Sie den Controller mit 2 Schrauben mittels Akkuschrauber unter der Tischplatte.
- Page 16 Handbuch 6. Montage des Steuergerätes • Montieren Sie die Befestigungsplatte mit 2 Schrauben mittels eines Kreuzschlitzschraubendrehers in der Mitte der Traverse. • Folgen Sie der Pfeilrichtung auf der Befestigungsplatte, um das Steuergerät entsprechend zu verschieben. 7. Anschlusskabel verbinden • Schließen Sie die Motorkabel an die Anschlüsse an, die sich auf beiden Seiten des Steuergerätes mit der Markierung „M1“ und „M2“ befinden. Schließen Sie das Steuerkabel wie in Bild „HS“...
- Page 17 Handbuch 8. Ausrichtung Unter jedem Fuß befinden sich 2 verstellbare Fußpads. Sollte das Tischgestell auf einem unebenen Boden stehen, kann durch Drehen der Fußpads das Tischgestell ausgerichtet werden. Tipp: Nutzen Sie zum Ausrichten des Tischgestells eine Wasserwaage Wasserwaage IB-EW206B-T...
- Page 18 Handbuch Digital Touch-Control Panel Kontrolleuchte Aufwärts Speichertaste /Touch- Abwärts controller Speicher Display Timer entsperren 1/2/3 Hinweis: Wenn Sie den Touch-Controller zu ersten Mal verwenden, setzen Sie bitte das System vor dem normalen Betrieb zurück. System zurücksetzen: • Um das System zurückzusetzen, halten Sie die Tasten „Auf“ und „Ab“ gleichzeitig gedrückt. Das Gerät gibt einen Signalton aus und das Display zeigt“ ”...
- Page 19 Handbuch Fehlerbehebung Diese Reparaturanleitung soll Ihnen helfen, Fehlfunktionen zu erkennen und zu beheben, die während des Betriebes des Vorher elektrisch höhenverstellbaren Sitz-Steh-Tischgestells auftreten könnten. Wenn die folgende Anleitung die Fehlfunktion nicht beheben kann, wenden Sie sich bitte über Ihren Verkäufer an den Service für einen eventuellen Austausch des Zubehörs.
- Page 20 © Copyright 2021 by RaidSonic Technology GmbH. All Rights Reserved The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
