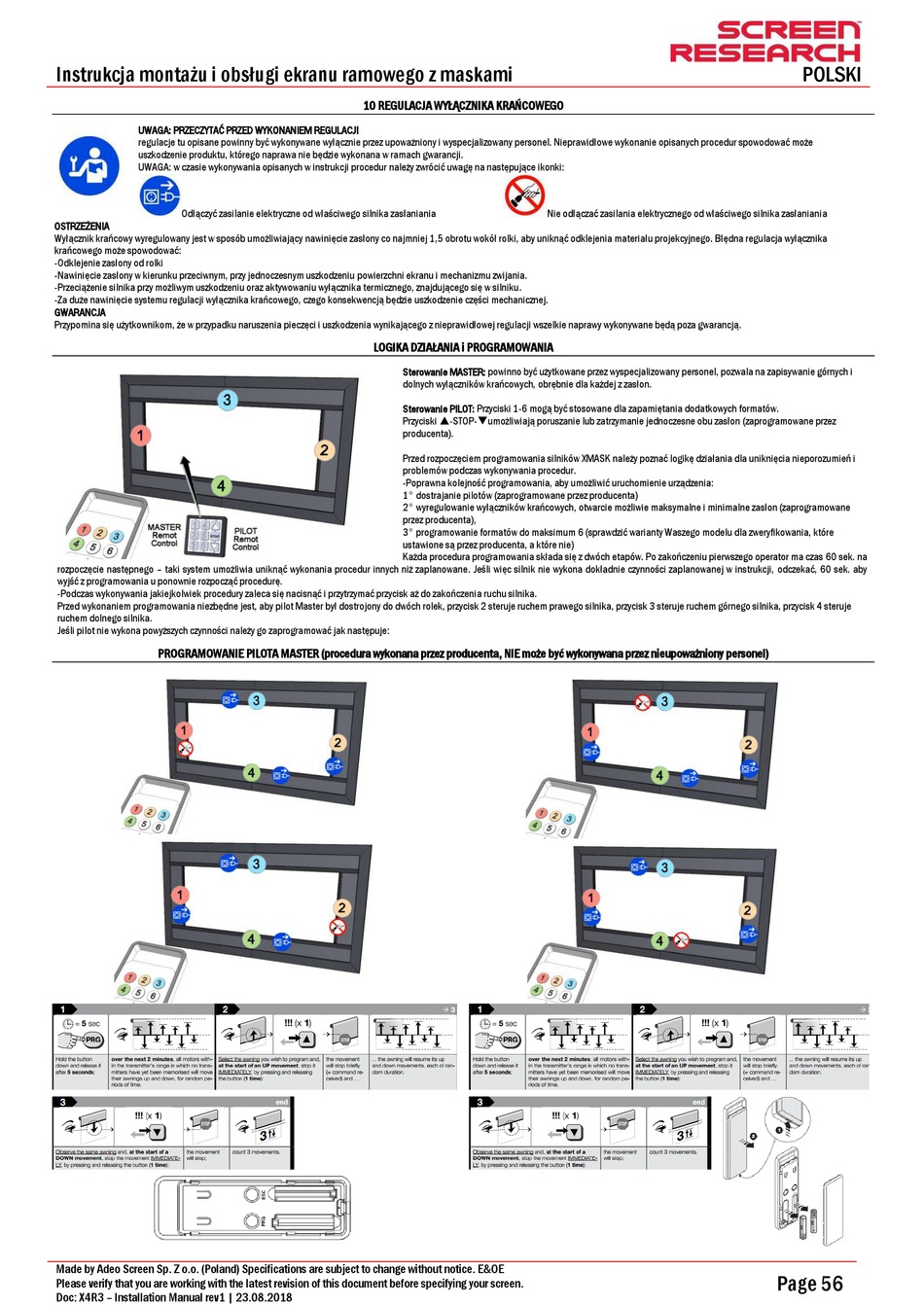

Screen Research Reference X-Mask X4R3 Installation Manual page 56

Instrukcja montażu i obsługi ekranu ramowego z maskami
UWAGA: PRZECZYTAĆ PRZED WYKONANIEM REGULACJI
regulacje tu opisane powinny być wykonywane wyłącznie przez upoważniony i wyspecjalizowany personel. Nieprawidłowe wykonanie opisanych procedur spowodować może
uszkodzenie produktu, którego naprawa nie będzie wykonana w ramach gwarancji.
UWAGA: w czasie wykonywania opisanych w instrukcji procedur należy zwrócić uwagę na następujące ikonki:
Odłączyć zasilanie elektryczne od właściwego silnika zasłaniania
OSTRZEŻENIA
Wyłącznik krańcowy wyregulowany jest w sposób umożliwiający nawinięcie zasłony co najmniej 1,5 obrotu wokół rolki, aby uniknąć odklejenia materiału projekcyjnego. Błędna regulacja wyłącznika
krańcowego może spowodować:
-Odklejenie zasłony od rolki
-Nawinięcie zasłony w kierunku przeciwnym, przy jednoczesnym uszkodzeniu powierzchni ekranu i mechanizmu zwijania.
-Przeciążenie silnika przy możliwym uszkodzeniu oraz aktywowaniu wyłącznika termicznego, znajdującego się w silniku.
-Za duże nawinięcie systemu regulacji wyłącznika krańcowego, czego konsekwencją będzie uszkodzenie części mechanicznej.
GWARANCJA
Przypomina się użytkownikom, że w przypadku naruszenia pieczęci i uszkodzenia wynikającego z nieprawidłowej regulacji wszelkie naprawy wykonywane będą poza gwarancją.
rozpoczęcie następnego – taki system umożliwia uniknąć wykonania procedur innych niż zaplanowane. Jeśli więc silnik nie wykona dokładnie czynności zaplanowanej w instrukcji, odczekać, 60 sek. aby
wyjść z programowania u ponownie rozpocząć procedurę.
-Podczas wykonywania jakiejkolwiek procedury zaleca się nacisnąć i przytrzymać przycisk aż do zakończenia ruchu silnika.
Przed wykonaniem programowania niezbędne jest, aby pilot Master był dostrojony do dwóch rolek, przycisk 2 steruje ruchem prawego silnika, przycisk 3 steruje ruchem górnego silnika, przycisk 4 steruje
ruchem dolnego silnika.
Jeśli pilot nie wykona powyższych czynności należy go zaprogramować jak następuje:
PROGRAMOWANIE PILOTA MASTER (procedura wykonana przez producenta, NIE może być wykonywana przez nieupoważniony personel)
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: X4R3 – Installation Manual rev1 | 23.08.2018
10 REGULACJA WYŁĄCZNIKA KRAŃCOWEGO
LOGIKA DZIAŁANIA i PROGRAMOWANIA
Sterowanie MASTER: powinno być użytkowane przez wyspecjalizowany personel, pozwala na zapisywanie górnych i
dolnych wyłączników krańcowych, obrębnie dla każdej z zasłon.
Sterowanie PILOT: Przyciski 1-6 mogą być stosowane dla zapamiętania dodatkowych formatów.
Przyciski -STOP-umożliwiają poruszanie lub zatrzymanie jednoczesne obu zasłon (zaprogramowane przez
producenta).
Przed rozpoczęciem programowania silników XMASK należy poznać logikę działania dla uniknięcia nieporozumień i
problemów podczas wykonywania procedur.
-Poprawna kolejność programowania, aby umożliwić uruchomienie urządzenia:
1° dostrajanie pilotów (zaprogramowane przez producenta)
2° wyregulowanie wyłączników krańcowych, otwarcie możliwie maksymalne i minimalne zasłon (zaprogramowane
przez producenta),
3° programowanie formatów do maksimum 6 (sprawdzić warianty Waszego modelu dla zweryfikowania, które
ustawione są przez producenta, a które nie)
Każda procedura programowania składa się z dwóch etapów. Po zakończeniu pierwszego operator ma czas 60 sek. na
Nie odłączać zasilania elektrycznego od właściwego silnika zasłaniania
POLSKI
