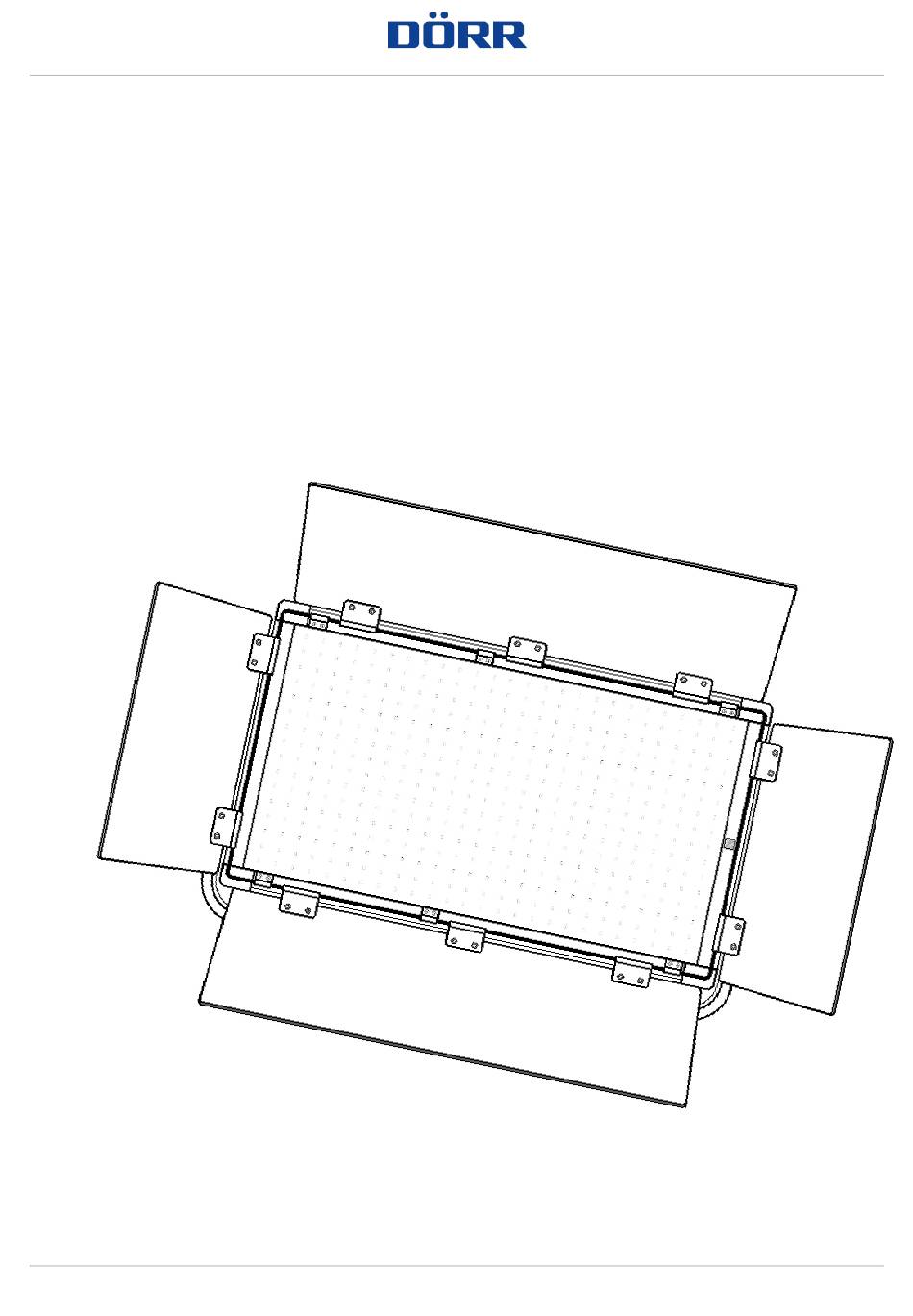

  • Page 1 LED DAUERLICHT LED DAUERLICHT BEDIENUNGSANLEITUNG LED CONTINUOUS LIGHT INSTRUCTION MANUAL ÉCLAIRAGE PERMANENT À LED NOTICE D’UTILISATION LUZ CONTINUA LED MANUAL DE INSTRUCCIONES LUCE CONTINUA A LED MANUALE DI ISTRUZIONI DLP-70W DLP-70W SET doerr-foto.de...
  • Page 2 TEILEBESCHREIBUNG | NOMENCLATURE | NOMENCLATURA doerr-foto.de...
  • Page 3 DE | BEDIENUNGSANLEITUNG VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus 01 | SICHERHEITSHINWEISE dem Hause DÖRR entschieden haben. ACHTUNG! Folgende Sicherheitshinweise sind Bitte lesen Sie vor dem ersten Gebrauch die vor Gebrauch unbedingt zu beachten: Bedienungsanleitung Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf.
  • Page 4 Sie die Stromverbindung. Es besteht Brandgefahr! · Verwenden Sie das Dauerlicht nur mit einem speziellen, für das Dauerlicht geeigneten V-Mount Li-Ion Akku Kontaktieren Sie bitte Ihren Fachhändler. (optional erhältlich). · Benutzen Sie das Dauerlicht nicht in der direkten · Bevor Sie die Stromverbindung trennen oder den Akku Umgebung von Geräten, die starke elektromagnetische (nicht im Lieferumfang enthalten) entnehmen, schalten Felder erzeugen.
  • Page 5 02 | PRODUKTBESCHREIBUNG Das DÖRR LED Dauerlicht DLP-70W bietet eine hohe Lichtintensität von max. 3.300 Lux und ist stufenlos dimmbar. Die Farbtemperatur der langlebigen LEDs ist variabel von 3.200 K bis 5.500 K einstellbar. Betrieb erfolgt mit dem mitgeliefertem Netzkabel oder alternativ mit einem V-Mount Li-Ion Akku (optional erhältlich).
  • Page 6 04 | INBETRIEBNAHME 04.1 Montage auf Leuchtenstativ Montieren Sie das Dauerlicht wie nachstehend beschrieben auf ein Leuchtenstativ (optional bei DÖRR erhältlich). Nur bei SET Artikel Nr. 373511: Ziehen Sie die Stativbeine nach unten, bis die Mittelstreben (21d) etwa waagrecht stehen. Ziehen Sie die Feststellschraube (21c) fest. Lösen Sie leicht die Feststellschrauben (21b) um das Leuchtenstativ mit den 3 Auszügen auf die gewünschte Höhe einzustellen.
  • Page 7 04.3 Betrieb mit Netzkabel Stellen Sie sicher, dass der Hauptschalter (19) auf der Position „0“ (= Aus) steht. Verbinden Sie das mitgelieferte Netzkabel (20) mit der Anschlussbuchse „IN“ (17) und mit einer Steckdose mit einer Netzspannung von 100-240V an. ACHTUNG: Verwenden Sie kein Verlängerungskabel. Sorgen Sie dafür, dass niemand über die Kabelverbindungen stolpern kann.

  • Page 8: Weitere Funktionen

    Hinweise zum Gebrauch entnehmen Sie bitte der Bedienungsanleitung der Fernbedienung. 06.2 Mehrere DLP-70W Dauerlichter miteinander verbinden Sie haben die Möglichkeit mehrere DLP-70W LED Dauerlichter über nur eine Steckdose zu betreiben. Hierfür benötigen Sie ein sogenanntes Kaltgeräte-Verlängerungskabel, welches optional im Fachhandel erhältlich ist. Das Kaltgeräte-Verlängerungskabel verbinden Sie dann mit der Anschlussbuchse „OUT“...
  • Page 9 Anzahl Trennwände Polyester Material Die Dörr GmbH behält sich vor, technische Änderungen ohne Ankündigung vorzunehmen. 09 | LIEFERUMFANG LED Dauerlicht DLP-70W LED Dauerlicht SET DLP-70W Artikel Nr. 373510 Artikel Nr. 373511 1x LED Dauerlicht 2x LED Dauerlicht 1x Netzkabel 2x Netzkabel...

  • Page 10: Vereinfachte Eu-Konformitätserklärung

    10 | ENTSORGUNG, CE KENNZEICHNUNG auf dem Produkt und auf der Verpackung weist darauf hin, 10.1 BATTERIE/AKKU ENTSORGUNG dass das Produkt nicht im normalen Hausmüll entsorgt Batterien und Akkus sind mit dem Symbol einer werden darf. Sie sind dafür verantwortlich, alle ausgedienten durchgekreuzten Mülltonne gekennzeichnet.

  • Page 11: Safety Instructions

    GB | INSTRUCTION MANUAL THANK YOU very much for choosing a quality product from 01 | SAFETY INSTRUCTIONS DÖRR. ATTENTION! The following safety instructions must be Please read the instruction manual and the safety observed before use: instructions carefully before using the device for the first time.
  • Page 12 · · Ensure sufficient ventilation during operation. Never cover Do not use the continuous light in the direct vicinity of the ventilation slots of the continuous light. There is a risk devices that generate strong electromagnetic fields. · of fire! Switch off the continuous light after use and allow it to ·...

  • Page 13: Product Description

    02 | PRODUCT DESCRIPTION The DÖRR LED continuous light DLP-70W offers a high luminous intensity of max. 3,300 lux and is continuously dimmable. The colour temperature of the long-life LEDs can be variably adjusted from 3,200 K to 5,500 K. The light can be operated with the supplied mains cable or alternatively with a V-Mount Li-Ion battery (optionally available).

  • Page 14: Operation

    04 | OPERATION 04.1 Mounting on light stand Mount the continuous light on a light stand (optionally available from DÖRR) as described below. Only with SET article no. 373511: Pull the tripod legs down until the centre struts (21d) are approximately horizontal. Tighten the locking screw (21c). Slightly loosen the locking screws (21b) to adjust the lamp stand with the 3 extensions to the desired height.
  • Page 15 04.3 Operation with mains cable Make sure that the main switch (19) is in position “0” (= off). Connect the supplied mains cable (20) to the “IN” socket (17) and to a socket with a mains voltage of 100-240V. ATTENTION: Do not use an extension cable.

  • Page 16: Further Functions

    06.2 Connect several DLP-70W continuous lights together You have the option of operating several DLP-70W LED continuous lights via just one socket. For this you need a so-called cold appliance extension cable, which is optionally available from specialist dealers. Then connect the extension cable to the “OUT”...

  • Page 17: Scope Of Delivery

    Material Dörr GmbH reserves the right to make technical changes without notice. 09 | SCOPE OF DELIVERY LED continuous light DLP-70W LED continuous light SET DLP-70W Article no. 373510 Article no. 373511 1x LED continuous light 2x LED continuous light...

  • Page 18: Simplified Eu Declaration Of Conformity

    10 | DISPOSAL, CE MARKING order to reduce waste. The WEEE logo (waste bin) shown on 10.1 BATTERY DISPOSAL the product and on the packaging indicates that the product Batteries and rechargeable batteries are marked with the must not be disposed of with normal household waste. You symbol of a crossed-out waste bin.

  • Page 19: Consignes De Sécurité

    FR | NOTICE D’UTILISATION NOUS VOUS REMERCIONS d’avoir choisi un produit de 01 | CONSIGNES DE SÉCURITÉ qualité DÖRR. ATTENTION ! Les consignes de sécurité suivantes Avant de l’utiliser pour la première fois, veuillez lire doivent absolument être respectées avant l’utilisation : soigneusement la notice d’utilisation et les consignes de sécurité...
  • Page 20 · · Avant de débrancher le courant ou de retirer la batterie (pas N’utilisez pas l’éclairage permanent à proximité directe incluse avec l’appareil), éteignez l’éclairage permanent avec d’appareils générant des champs électromagnétiques l’interrupteur principal. puissants. · · Veillez à une ventilation suffisante durant l’utilisation. Ne Après utilisation, éteignez l’éclairage permanent et laissez-le refroidir avant de toucher le boîtier ou le recouvrez jamais les fentes d’aération de l’éclairage...

  • Page 21: Description Du Produit

    02 | DESCRIPTION DU PRODUIT L’éclairage permanent à LED DÖRR DLP-70W offre une intensité lumineuse de max. 3.300 lux et est dimmable en continu. La température de couleur des LED durables peut être réglée entre 3.200 K et 5.500 K. Elles fonctionnent grâce au câble d’alimentation fourni, ou avec une batterie Li-Ion V-Mount (disponible en option).
  • Page 22 04 | MISE EN SERVICE 04.1 Montage sur trépied Pour installer l’éclairage permanent sur un trépied (disponible en option auprès de DÖRR), suivez les instructions suivantes. Uniquement pour le KIT réf. 373511 : Tirez le pied du trépied vers le bas jusqu’à ce que les appuis centraux (21d) soient plus ou moins à l’horizontale. Serrez la vis de blocage (21c).
  • Page 23 04.3 Fonctionnement avec câble d’alimentation Assurez-vous que l’interrupteur principal (19) est en position « 0 » (=éteint). Reliez le câble d’alimentation fourni (20) à la prise de raccordement « IN » (17) ainsi qu’à une prise de courant avec une tension de 100-240V. ATTENTION : N’utilisez pas de rallonge.

  • Page 24: Autres Fonctions

    06.2 Relier plusieurs éclairages permanents DLP-70W Vous pouvez commander plusieurs éclairages permanents LED DLP-70W à l’aide d’une seule prise. Pour cela, vous aurez besoin d’une rallonge secteur, disponible en option dans les magasins spécialisés. Reliez ensuite la rallonge secteur à la prise « OUT » (18) du premier appareil, lui-même relié...

  • Page 25: Contenu De L'emballage

    Matériau La société DÖRR se réserve le droit d’effectuer sans préavis des modifications techniques. 09 | CONTENU DE L’EMBALLAGE Éclairage permanent à LED DLP-70W KIT Éclairage permanent à LED DLP-70W Réf. 373510 Réf. 373511 1x Éclairage permanent à LED 2x Éclairages permanents à LED 1x Câble d’alimentation...
  • Page 26 10 | ÉLIMINATION, MARQUAGE CE DEEE (poubelle) sur le produit et son emballage signale qu’il 10.1 ÉLIMINATION DES PILES/DE LA BATTERIE ne doit pas être jeté avec les déchets ménagers. Il est de votre Les piles et les batteries sont marquées du symbole de la responsabilité...

  • Page 27: Indicaciones De Seguridad

    ES | MANUAL DE INSTRUCCIONES MUCHAS GRACIAS, por elegir un producto de calidad de la 01 | INDICACIONES DE SEGURIDAD marca DÖRR. ¡ATENCIÓN! Antes del uso deben tenerse en cuenta las Lea detenidamente el manual de instrucciones y las siguientes indicaciones de seguridad: indicaciones de seguridad antes del primer uso.
  • Page 28 · · Antes de desconectar la fuente de alimentación o de retirar No utilice la luz continua cerca de aparatos que generen la batería (no incluida en el volumen de entrega), apague la fuertes campos electromagnéticos. · luz continua desde el interruptor principal. Después del uso, apague la luz continua y deje que se ·...

  • Page 29: Descripción Del Producto

    02 | DESCRIPCIÓN DEL PRODUCTO La luz continua LED DÖRR DLP-70W ofrece una alta intensidad luminosa de máx. 3.300 lux y es de regulación continua. La temperatura de color de los duraderos LED es variable y se puede ajustar entre 3.200 K y 5.500 K. Funciona con el cable de alimentación suministrado o, alternativamente, con una batería de iones de litio y montura V (disponible opcionalmente).

  • Page 30: Primera Puesta En Funcionamiento

    04 | PRIMERA PUESTA EN FUNCIONAMIENTO 04.1 Montaje sobre el trípode Monte la luz continua sobre un trípode (opcionalmente disponible en DÖRR) tal como se describe a continuación. Solo en el SET - Artículo nº 373511: Estire las patas del trípode hacia abajo, hasta que las abrazaderas centrales (21d) estén en posición horizontal. Apriete los tornillos de fijación (21c).
  • Page 31 04.3 Funcionamiento con cable de alimentación Asegúrese de que el interruptor principal (19) se encuentre en la posición “0” (= OFF). Conecte el cable de alimentación suministrado (20) al conector “IN” (17) y a una toma de corriente con una tensión de red de 100-240V. ATENCIÓN: No utilice ningún cable alargador.

  • Page 32: Otras Funciones

    06.2 Conectar varias luces continuas DLP-70W entre sí Tiene la posibilidad de conectar varias luces continuas LED DLP-70W a través de una sola toma de corriente. Para ello, necesitará un cable de prolongación para aparatos fríos, opcionalmente disponible en tiendas especializadas. El cable de prolongación para aparatos fríos debe conectarse al conector “OUT”...

  • Page 33: Volumen De Entrega

    Material Dörr GmbH se reserva el derecho de realizar modificaciones técnicas sin aviso previo. 09 | VOLUMEN DE ENTREGA Luz continua LED DLP-70W SET de luz continua LED DLP-70W Artículo nº 373510 Artículo nº 373511 1x Luz continua LED 2x Luces continuas LED 1x Cable de alimentación...

  • Page 34: Declaración Ue De Conformidad Simplificada

    10 | ELIMINACIÓN, MARCA CE representa la RAEE (contenedor de basura) en el producto y el 10.1 ELIMINACIÓN DE PILAS/BATERÍAS embalaje indica que el producto no debe desecharse con la Las pilas y baterías están marcadas con el símbolo de un basura doméstica.

  • Page 35: It | Manuale Di Istruzioni

    IT | MANUALE DI ISTRUZIONI MOLTE GRAZIE per aver scelto di acquistare un prodotto di 01 | SUGGERIMENTI PER LA SICUREZZA qualità DÖRR. ATTENZIONE! Prima dell'uso devono essere rispettate Prima di procedere con l'utilizzo del dispositivo per la le seguenti istruzioni di sicurezza: prima volta, leggere attentamente le istruzioni per l’uso e le istruzioni di sicurezza.
  • Page 36 · l'alimentazione. C'è il rischio di incendio! Contattare il Prima di scollegare l'alimentazione o rimuovere la batteria (non incluso), spegnere la luce continua tramite proprio rivenditore. · l'interruttore generale. Non utilizzare la luce continua nelle immediate vicinanze di · Fornire ventilazione adeguata durante...

  • Page 37: Descrizione Del Prodotto

    02 | DESCRIZIONE DEL PRODOTTO La luce continua DÖRR LED DLP-70W offre un'elevata intensità luminosa di 3.300 lux max. ed è dimmerabile in modo continuo. La temperatura del colore dei LED a lunga durata può essere regolata in modo variabile da 3.200 K a 5.500 K. La luce può funzionare con il cavo di alimentazione in dotazione o in alternativa con una batteria agli ioni di litio V-Mount (disponibile come optional).

  • Page 38: Prima Accensione

    04 | PRIMA ACCENSIONE 04.1 Montaggio sul treppiede Montare la luce permanente su un treppiede come descritto di seguito (disponibile opzionalmente presso DÖRR). Solo per il SET Articolo N°373511: Tirare le gambe del treppiede verso il basso finché i montanti centrali (21d) non sono leggermente orizzontali. Serrare la vite di bloccaggio (21c).
  • Page 39 04.3 Funzionamento con cavo di rete Assicurarsi che l'interruttore principale (19) sia in posizione "0" (= spento). Collegare il cavo di alimentazione in dotazione (20) alla presa "IN" (17) e ad una presa con tensione di rete di 100-240V. ATTENZIONE: Non utilizzare alcuna prolunga.

  • Page 40: Altre Funzioni

    06.2 Collegamento di più luci permanenti DLP-70W insieme È possibile far funzionare più luci permanenti a LED DLP-70W tramite una sola presa. Per fare ciò è necessario il cavo di prolunga denominato IEC, disponibile opzionalmente presso i rivenditori specializzati. Collegare il cavo di prolunga IEC alla presa di connessione "OUT"...

  • Page 41: Contenuto Della Confezione

    Dörr GmbH si riserva il diritto di apportare modifiche tecniche senza alcun preavviso. 09 | CONTENUTO DELLA CONFEZIONE Luce continua a LED DLP-70W SET Luce continua a LED DLP-70W Articolo N° 373510 Articolo N° 373511 1x Luce continua a LED...
  • Page 42 Il fabbricante, DÖRR GmbH, dichiara che il tipo di apparecchiatura radio [373510, 373511] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.doerr-foto.de. LED Dauerlicht DLP-70W LED Dauerlicht Set DLP-70W Artikel Nr. 373510 Artikel Nr. 373511 Made in China DÖRR GmbH...
