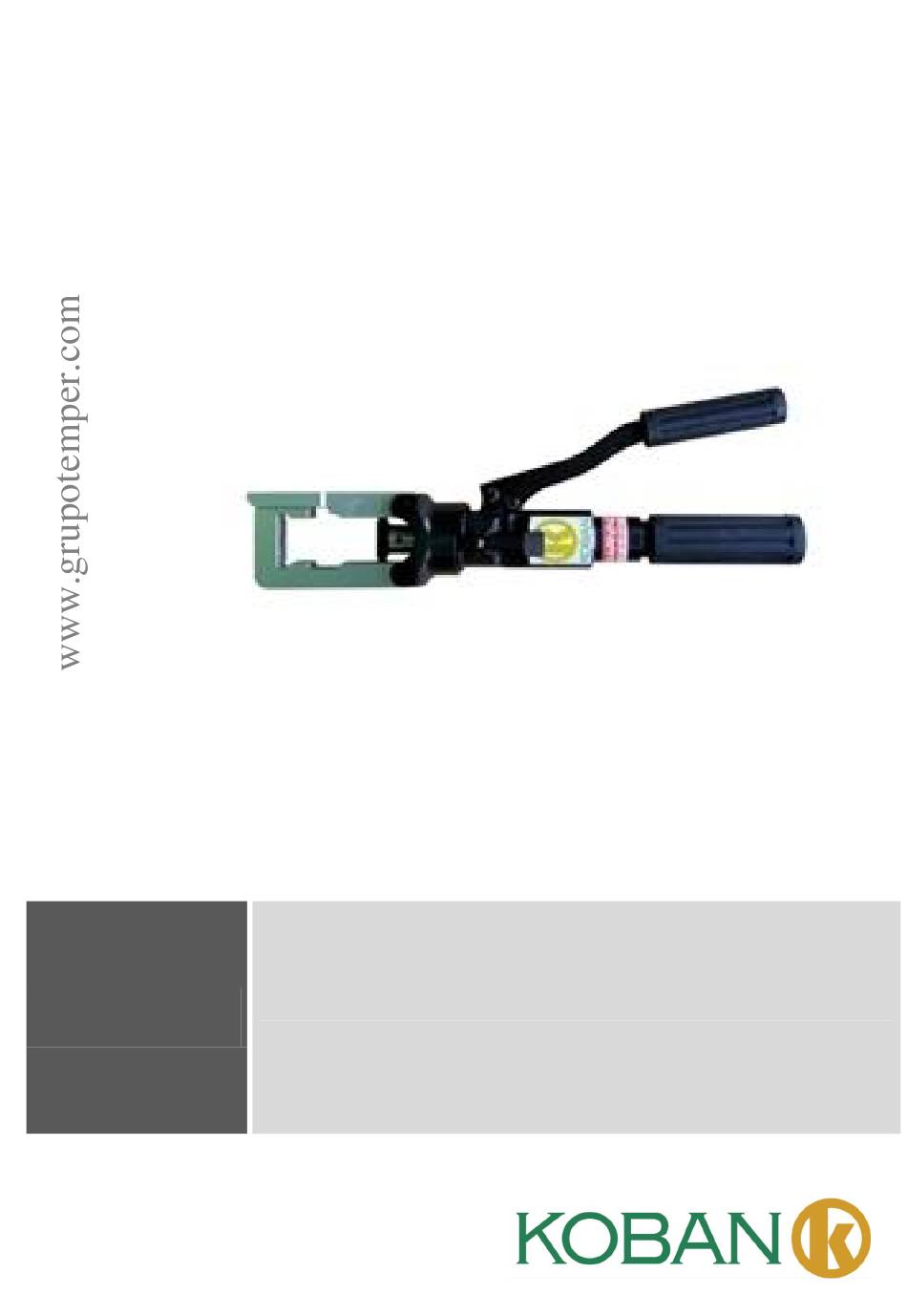

- Page 1 HERRAMIENTA DE KEB-611 ENGASTE HIDRAÚLICO...
-
Page 2: Especificaciones
KEB-611 Herramienta de engaste hidraúlico ESPECIFICACIONES KEB-611 SALIDA 6 Ton PRESIÓN 700 kgf PESO 2.2kg LONGITUD 401mm GROSOR 54mm LONGITUD 167mm 240mm CRIMP max. www.grupotemper.com... - Page 3 KEB-611 Herramienta de engaste hidraúlico PRECAUCIÓN： Cuando la matriz no está instalada en la herramienta, por favor, no haga funcionar ésta para no dañarla. Por favor comprueba si está usado o no. Evitar resorte interno que no pueda regresar.
- Page 4 KEB-611 Herramienta de engaste hidraúlico INSTRUCCIONES Inserte la boquilla adecuada como los cuadros de abajo. ●Atención: Inserta la matriz adecuada (Por favor, consulta P.1) Inserta la matriz: Fig 1: Abre el soporte Fig2: Después sera Fig3.Inserte la matriz delantero de la matriz...
- Page 5 KEB-611 Herramienta de engaste hidraúlico Inserte la matriz in el lugar adecuado. Luego presione. Mientras tanto, el troquel saldrá/volverá para el prensado. Por favor, véase la Figura 6 y 7. ● Atención: ● Mientras presiona, por favor, liberar el aceite de manera que escuche el sonido “Bo”.
- Page 6 KEB-611 Herramienta de engaste hidraúlico Mantenimiento y eliminar el desglose: (1) Mantenimiento Q & A： 1. Q：Cambio de aceite o añadir aceite. A：Por favor, intercambiar aceite para mantener la calidad. Esto puede prolonger sue dad de uso y buen funcionamiento. Esta herramienta solo acepta aceite hidraúlico Shell Tellus T-15.
- Page 7 KEB-611 Herramienta de engaste hidraúlico Condición <1>: Por favor, siga los siguiente pasos (Figura 8, Figura 9, Figura 10, y Figura 11) para añadir el aceite. Figura 9. Desarme el mango fijo. Figura 8. Liberar la presión Figura 11. Añadir Figura 10.Tirar...
- Page 8 HYDRAULIC CRIMPING KEB-611 TOOL...
-
Page 9: Specifications
KEB-611 Hydraulic Crimping Tool SPECIFICATIONS KEB-611 OUTPUT 6 Ton PRESSURE 700 kgf WEIGHT 2.2kg LENGTH 401mm WIDTH 54mm HEIGHT 167mm 240mm CRIMP max. www.grupotemper.com... - Page 10 KEB-611 Hydraulic Crimping Tool CAUTION： When die is not installed in the tool, please do not operate the tool to avoid damaging the tool. Please check the ram whether in place or not after using. Avoiding inner spring tired and cannot return.
- Page 11 KEB-611 Hydraulic Crimping Tool INSTRUCTION Inset the suitable die as below pictures. ●Attention: Inset suitable die (Please consult P.1) Inset die： Figure1.Open the Up Figure2.The Low Die Figure3.Inset the die Die Holder Holder will open then Figure4.Inset the die Figure5. Buckle the...
- Page 12 KEB-611 Hydraulic Crimping Tool Inset the die in place, then start pressing. Meanwhile, the die will go forth/ go back for pressing. Please see Figure 6 & Figure 7. ●Attention: ● While pressing, please release the oil as hear sound “Bo”.
- Page 13 KEB-611 Hydraulic Crimping Tool Maintenance & Eliminate breakdown： (1) Maintenance Q & A： 1. Q：Exchange Oil or add Oil. A：Please exchange oil to keep the oil quality that can be prolong its usage age and working well. This tool accepts SHELL TELLUS T-15 hydraulic oil only.
- Page 14 KEB-611 Hydraulic Crimping Tool Figure 9. Dismantle the fixed handle Figure 8. Release the pressure Figure 11. Add oil Figure 10.Pull the plug Finish adding oil, please reassemble the parts in sequence. 2. Q：The die cannot be positioned while pressing.
