Page 1

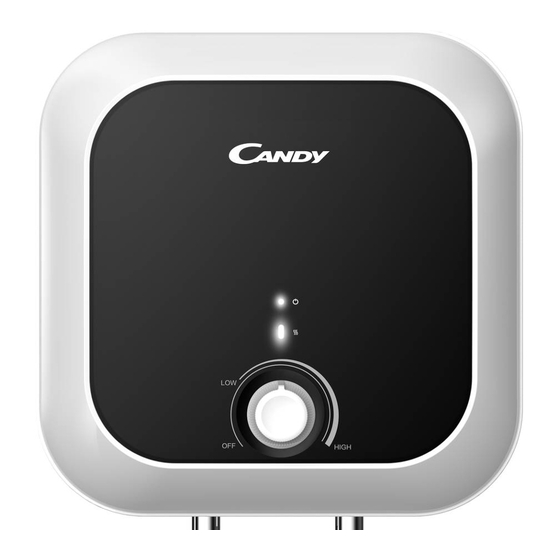

Instruction Manual SEALED STORAGE ELECTRIC WATER HEATER Model: CTR10RS/E CTR15RS/E The diagram above is just for reference. Please take the appearance of the actual product as the standard.
Page 2
Declarations of compliance By placing the CE mark on the product, we are confirming compliance to all relevant European safety, health and environmental requirements which are applicable in legislation for this product. Waste management and environmental protection This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric and electronic appliance (WEEE).
General Remark ● The installation and maintenance has to be carried out by qualified professials or authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●...
1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property.
Max Of Water Water Volume Protection Model Power Voltage Pressure Temperature Proof Class (ACV) (MPa) (℃) Class CTR10RS/E 1500 220-240 0.75 IPX4 CTR15RS/E 1500 220-240 0.75 IPX4 2.2 Brief introduction of product structure CTR10RS/E CTR15RS/E (Note:All dimensions are in mm)
Page 6
2.3 Internal Wire Diagram Thermal Thermostat Cut Out Brown Blue Power Indicator Yellow/Green WIRING DIAGRAM...
3. UNIT INSTALLATION 3.1 Installation Instruction ① This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support.
Page 8
Power supply cord Hot water outlet Cold water inlet Pressure relief valve Pressure release hole Adjusting handle for Joint screw for cold water inlet mixing valve Hot water (Fig.5) ④ If the users want to realize a multi-way supply system, refer to the method shown in fig.6 for connection of the pipelines.
4. METHODS OF USING ● First, open any one of the outlet valves at the outlet of the water heater, then, open the inlet valve. The water heater gets filled with water. When water flows out of the outlet pipe it implies that the heater has been filled fully with water, and the outlet valve can be closed.
5. MAINTENANCE WARNING Do cut off power supply before maintenance, to avoid danger like electric shock. ● Check the power plug and outlet as often as possible. Secure electrical contact and also proper grounding must be provided. The plug and outlet must not heat excessively. ●...
6. TROUBLESHOOTING Failures Reasons Treatment The heating indicator Failures of the temperature Contact with the professional light is off. controller. personnel for repair. 1. Wait for restoration of 1. The running water supply running water supply. is cut off. 2. Use the heater again when No water coming out 2.
7. PRODUCE INFORMATION WITH EU REGULATION The electrical storage water heater CTR10RS/E of the company Candy Hoover Group srl was tested with a declared load profile of the size “XXS” The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
Page 13
The electrical storage water heater CTR15RS/E of the company Candy Hoover Group srl was “XXS” tested with a declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
Page 14
The product is subject to change without notice. Please keep this manual properly.
Page 15
Manual de Operación TERMO ELÉCTRICO Modelo: CTR10RS/E CTR15RS/E El diagrama que aparece es solo para referencia. Sirvase tomar la apariencia del producto como un modelo estándar...
Page 16
Declaraciones de cumplimiento Colocando la marca CE en el producto, confirmamos el cumplimiento de todos los requisitos europeos relevantes de seguridad, salud y medio ambiente que son aplicables en la legislación de este producto. Gestión de residuos y protección ambiental Este aparato está...
Page 17
Observaciones Generales ● La instalación y el mantenimiento de este aparato deben ser realizados por personal calificado o técnicos autorizados. ● El fabricante no se responsabiliza por cualquier daño o mal funcionamiento causado por una instalación incorrecta o por no cumplir las instrucciones detalladas en este manual. ●...
1. PRECAUCIONES Antes de instalar este termocalefón, revisar y confirmar que la conexión a tierra del toma corriente se encuentra instalado a tierra correctamente. De lo contrario, el termocalefôn no podrá ser instalado ni utilizado. No utilizar extensiones de conexión. Si se utiliza el termocalefón con una instalación realizada de manera incorrecta, podrian generarse lesiones serias y pérdidas de propiedad.
Volumen Tipo Modelo Nominal nominal nominal máxima de agua impermea- eléctrico (ACV) (MPa) (℃) bilidad CTR10RS/E 1500 220-240 0.75 IPX4 CTR15RS/E 1500 220-240 0.75 IPX4 2.2 Breve introducción a la estructura del producto CTR10RS/E CTR15RS/E (Nota: Todas las dimensiones son en mm)
Page 20
2.3 Diagrama del Cahleado interno Apagado Termostato Térmico Marrón Azul Indicador de encendido Amarillo/verde E QUEMA DE CONEXIONES...
3. INSTALAClON DE LA UNIDAD 3.1 Instrucciones de instalación ① Este termocalefón eléctrico deberà ser instalado sobre una pared sólida. Si la pared no puede soportar la carga igual a dos veces el peso del termocalefón totalmente lleno de agua, se debe instalar un soporte especial. En caso de que la pared tenga ladrillos huecos, asegurarse de llenarlos por completo con cemento de hormigón.
Page 22
Cable de alimentación eléctrica Salida de Entrada de agua fría agua caliente Válvula de descarga de presión Hoyo de descarga de presión Manivela de ajuste Tornillo para entrada de agua fría de mezcla Agua caliente (Figura 5) ④ Si los usuarios desean realizar un sistema de abastecimiento de vía múltiple, referirse al método ilustrado en la figura 6 para la conexión de tuberias.
4. METODOS DE UTILIZACION ● Abrir primeramente cualquiera de las válvulas de salida de agua del termocalefón, luego, abrir la válvula de entrada. El termocalefón se llenará de agua. Cuando el agua se salga del tubo de salida, significa que el termocalefón se ha llenado de agua por completo y la válvula de salida puede ser cerrada.
5. MANTENIMIENTO ADVERTENCIA Para evitar riesgos de choques eléctricos, cortar la corriente eléctrica antes de realizar el trabajo de mantenimiento. ● Revisar el cable de alimentación y el toma corriente lo más a menudo posible. Asegurarse de que los contactos eléctricos y las conexiones a tierra se encuentren en buen estado. El cable y el toma corriente no se deben calentar excesivamente.
6. RESOLUCION DE PROBLEMAS Fallas Causa Solución El indicador de calor Falla en el regulador Contacte al servicio técnico o de temperatura personal especializado. está apagado 1. Espere a que se restaure el 1. Se corta la fuente de agua corriente suministro de agua.
7. INFORMACIÓN DE PRODUCTO REGULACIÓN EU El calentador de agua eléctrico CTR10RS/E de la compañía Candy Hoover Group srl ha sido “XXS” testado con el perfil de carga declarado El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró...
Page 27
El calentador de agua eléctrico CTR15RS/E de la compañía Candy Hoover Group srl ha sido “XXS” testado con el perfil de carga declarado El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de...
Page 28
El producto está sujeto a cambios sin previo aviso. Por favor, mantenga adecuadamente este manual.
Page 29
Manual de Instrução Aquecedor Elétrico de Água com Armazenamento Modelo: CTR10RS/E CTR15RS/E O diagrama acima serve apenas como referência. A aparência do produto real deve ser tomada como padrão.
Page 30
Declarações de conformidade Ao colocar a marca CE no produto, estamos confirmando a conformidade com todos os requisitos europeus relevantes de segurança, saúde e meio ambiente que sejam aplicáveis na legislação para este produto. Gestão de resíduos e proteção ambiental Este aparelho está...
Page 31
Observação Geral ● A instalação e manutenção têm de ser efetuadas por profissionais qualificados ou técnicos autorizados pela . ● O fabricante não será responsável por qualquer dano ou avaria causada por instalação errada ou incumprimento das seguintes instruções neste panfleto. ●...
1. PRECAUÇÕES Antes de instalar o aquecedor de água, verifique e confirme que o aterramento na tomada de alimentação esteja seguramente aterrado. Caso contrário, O aquecedor de água elétrico não Pode ser instalado e utilizado. Não use extensão. Instalação e a utilização incorreta do aquecedor elétrico de água pode resultar em ferimentos graves e danos nos bens.
Volume Classe de Nominal Impermea Modelo Nominal Nominal Max. de Água Proteção bilidade (ACV) (MPa) (℃) CTR10RS/E 1500 220-240 0.75 IPX4 CTR15RS/E 1500 220-240 0.75 IPX4 2.2 Introdução Breve da Estrutura do Produto CTR10RS/E CTR15RS/E (Nota: Todas as dimensões são em mm)
Page 34
2.3 Diagrama dos Fios Internos Corte O termostato Térmico Castanho Azul Indicação de poder Amarelo / verde DIAGRAMA DE FIAÇÃO...
3. UNIT INSTALLATION 3.1 Instrução de Instalação ① Este aquecedor elétrico de água deve ser instalado numa parede sólida. Se a parede não consegue suportar a carga igual a duas vezes do peso total do aquecedor totalmente enchido com água, é necessário instalar um suporte especial. Se for parede de tijolos ocos, estes devem ser enchidos com betão de cimento completamente.
Page 36
Cabo de alimentação de energia Saída de água quente Entrada de água fria Válvula de alívio de pressão Buraco de libertação de pressão Punho de ajustamento Parafuso de junta para entrada de água fria para válvula de mistura Água quente (Fig.5) ④...
4. MÉTODOS DE USO ● Primeiro, abre qualquer das válvulas de saída na saída do aquecedor, e depois, abre a válvula de entrada. O aquecedor fica enchido com água. Quando água sai da mangueira de saída, isso significa que o aquecedor tem sido enchido completamente com água, e a válvula de saída pode ser fechada.
5. MANUTENÇÃO AVISO Antes de efetuar qualquer tipo de manutenção, corte a alimentação. ● Verifique a ficha e a tomada de alimentação elétrica tão frequentemente quanto possível. Certifique-se de que foi fornecida uma ligação à terra e um contacto elétrico adequado. A ficha e a tomada não devem aquecer de forma excessiva.
6. SOLUÇÃO DE PROBLEMAS Falhas Razões Tratamento A luz indicadora de Falhas do controlador de Contate com o pessoal aquecimento está temperatura. profissional para reparação. desligada. 1. A alimentação de água 1. Espere por restoração de corrente está cortada. abastecimento de água 2.
7. INFORMAÇÃO DE PRODUTO SEGUNDO A REGULAMENTAÇÃO EU O termoacumulador CTR10RS/E da empresa Candy Hoover Group srl foi testado com um “XXS” perfil de carga declarado O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de...
Page 41
O termoacumulador CTR15RS/E da empresa Candy Hoover Group srl foi testado com um “XXS” perfil de carga declarado O produto cumpre e corresponde aos requisitos das normas do regulamento (No 814/2013) para termoacumuladores elétricos e alcançou uma eficiência de aquecimento de água de η...
Page 42
O produto é sujeito a alteração sem aviso prévio. Por favor, guarde este manual apropriadamente.
