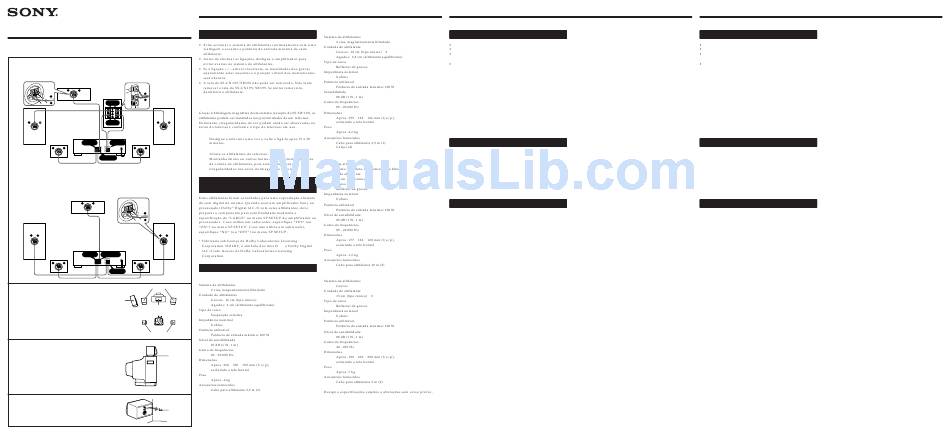

Sony HT-520 Operating Instructions (STR-V220 Receiver) Operating Instructions page 2

4-228-476-11(1)
Speaker System
SS-FCRW120/FCR120
SS-FCRW120
• Quando da ligação aos terminais de altifalante (FRONT, REAR, CENTER, WOOFER)
• 連接到揚聲器端子（FRONT ， REAR ， CENTER ， WOOFER）時
• 連接到揚聲器端子（FRONT﹐REAR﹐CENTER﹐WOOFER）時
SS-CN195
OU TP UT
LE F
RIG HT
SS-SW115
+
–
OUTPUT
INP UT
LE F
RIG HT
Amplificador AV
AV（音像放大器 INPUT
SS-SR195 SS-SR195
等）
(Posterior
(Posterior
AV（音像放大器
direita/R) esquerda/L)
等）
（右後） （左後）
（右后） REAR FRONT （左后）
SS-MB115 SS-MB115
(Frontal (Frontal
direita/R) esquerda/L)
CENTER
（右前） （左前）
（右前） （左前）
SS-FCR115
• Quando da ligação aos terminais de altifalante (FRONT, REAR, CENTER)
• 連接到揚聲器端子（FRONT ， REAR ， CENTER）時
• 連接到揚聲器端子（FRONT﹐REAR﹐CENTER）時
SS-CN195
SS-MB115 SS-MB115
(Frontal direita/R) (Frontal esquerda/L)
+
（右前） （左前）
–
（右前） （左前）
Amplificador AV
AV（音像放大器
等）
SS-SR195 SS-SR195
AV（音像放大器
(Posterior (Posterior
等）
direita/R) esquerda/L)
（右後） （左後）
REAR CENTER
（右后） （左后）
FRONT
• Instalação dos sistemas de altifalantes SS-MB115
• 安裝揚聲器系統
• 安裝揚聲器系統
SS-SW115
SS-CN195
SS-SR195
• Para colocar o SS-CN195 sobre o seu televisor,
encaixe os calços (fornecidos) em cada canto da base
do altifalante, e certifique-se de que o altifalante está
Calços
completamente nivelado sobre o televisor.
腳
• 要把 SS-CN195 放在電視機上時，請把附帶的腳裝到揚聲器
腳
底面的各角隅上，並請確認揚聲器是否在電視機頂面放置得
平穩。
• 要把 SS-CN195 放在電視機上時﹐請把附帶的腳裝到揚聲器
底面的各角隅上﹐並請確認揚聲器是否在電視機頂面放置得
平穩 /
• Para pendurar o SS-SR195 com um gancho na parede
• 要把 SS-SR195 利用掛鉤掛在牆上時
• 要把 SS-SR195 利用掛鉤掛在牆上時
Gancho
掛鉤
掛鉤
Português
SS-CN195 (Altifalante central)
Precauções
Caso ocorram irregularidades de cor no écran de um televisor
nas proximidades
× ×
Caso ocorram irregularidades de cor...
→
Caso as irregularidades de cor apareçam novamente...
→
→ SS-SR195 (Altifalante posterior)
Ajuste do tamanho do altifalante
Digital Dolby (AC-3)
× ×
a
Especificaçães
SS-SW115 (Sub woofer) (Somente no SS-FCRW120)
SS-MB115 (Altifalante frontal)
×
× ×
× ×
中文（繁體）
使用前須注意
避免使用超過各揚聲器的最大輸入功率連續驅動揚聲器系統。
接線前，請先關掉放大器電源以免損壞揚聲器。
×
如果接錯了＋ / －端，則低音可能消失，樂器的位置也將朦朧不
清。
SS-CN195/SR195 的揚聲器格柵是不可拆下的。切勿試圖拆卸
SS-CN195/SR195 的格柵。您若企圖拆下該等格柵，可能會損壞揚
聲器。
如果附近的電視熒幕彩色發生異常
揚聲器係採用磁屏蔽設計（SS-SW115 除外），揚聲器可以裝在
電視機旁邊使用。惟隨電視機的型式不同而可能有些電視機的熒幕仍
將發生彩色異常現象。
如果發生了彩色異常現象時 ...
→ 請關掉電視機電源，經 15 到 30 分鐘後再打開電視機。
如果仍然會發生彩色異常 ...
→ 則請把揚聲器搬遠離一點電視機。
→ 使喇叭系統遠離磁鐵及其它產生磁場的輻射物體，因為它們會
使您的電視機出現色異常。
杜比數碼 (AC-3) 揚聲器大小的設定
這些揚聲器專用於再現數碼電影音響而設計的。如果您和這些揚
聲器一起使用 Sony 放大器或杜比*數碼 (AC-3) 處理裝置。便須準
備放大器或處理機的 SP.SETUP 項目單中指定"LARGE"目的用的組
成機。如果使用幅低音揚聲器﹐請在 SP.SETUP 項目單中指定為
"YES" （或"ON" ）如果不用副低音揚聲器，則請在 SP.SETUP 項目
單中指定"NO" （或"OFF" ）。
* 經杜比實驗證明公司授權製造。杜比， DOLBY 雙 D 標章 a 及
Dolby Digital (AC-3) 為杜比實驗證明公司之商標。
規格
SS-MB115（前揚聲器）
揚聲器系統
2 路，磁屏蔽
揚聲器單元
低音揚聲器：16 cm ，錐型
高音揚聲器：2 cm ，平衡驅動型
盒型
重音反射
額定阻抗
8 Ω
功率使用容量
最大輸入功率：100 W
靈敏度
87 dB (1W ， 1m)
頻率範圍
60 Hz ∼ 20,000 Hz
尺寸
大約寬 220 ×高 370 ×縱深 190 mm
不含前格柵
質量
大約 4 kg
附件
揚聲器導線 2.5 m (2)
SS-CN195（中央揚聲器）
揚聲器系統
2 路﹐磁屏蔽
揚聲器單元
低音揚聲器︰ 10 cm﹐錐型× 2
高音揚聲器︰ 2.5 cm﹐平衡驅動型
盒型
低音反射
額定阻抗
8 Ω
功率使用容量
最大輸入功率：100 W
中文（簡體）
靈敏度
使用前須注意
88 dB (1W ， 1m)
頻率範圍
避免使用超過各揚聲器的最大輸入功率連續驅動揚聲器系統 -
85 Hz ∼ 20,000 Hz
接線前﹐請先關掉放大器電源以免損壞揚聲器 -
尺寸
如果接錯了＋ / －端﹐則低音可能消失﹐樂器的位置也將朦朧不
大約寬 355 ×高 126 ×縱深 126 mm 清 -
不含前格柵
SS-CN195/SR195 的揚聲器格柵是不可拆下的 - 切勿試圖拆卸
質量
SS-CN195/SR195 的格柵-您若企圖拆下該等格柵﹐ 可能會損壞揚
大約 2.2 kg 聲器 -
附件
揚聲器導線 2.5 m (1)
如果附近的電視熒幕彩色發生異常
腳 (4)
揚聲器係采用磁屏蔽設計 （SS-SW115 除外） ﹐ 揚聲器可以裝在電
視機旁邊使用 - 惟隨電視機的型式不同而可能有些電視機的熒幕仍
將發生彩色異常現象 -
SS-SR195（後揚聲器）
揚聲器系統
如果發生了彩色異常現象時 ...
全音頻範圍，磁屏蔽 → 請關掉電視機電源﹐經 15 到 30 分鐘后再打開電視機 -
揚聲器單元
如果仍然會發生彩色異常 ...
10 cm ，錐形
→ 則請把揚聲器搬遠離一點電視機 -
盒型
→ 使喇叭系統遠離磁鐵及其它產生磁場的輻射物體﹐因為它們會
低音反射
使您的電視機出現色異常 -
額定阻抗
8 Ω
杜比數碼 (AC-3) 揚聲器大小的設定
功率使用容量
最大輸入功率：100 W
這些揚聲器專用于再現數碼電影音響而設計的 - 如果您和這些
靈敏度
揚聲器一起使用 Sony 放大器或杜比 * 數碼 (AC-3) 處理裝置 - 便
85 dB (1W ， 1m)
須準備放大器或處理機的 SP.SETUP 項目單中指定"LARGE"目的用
頻率範圍
的組成機 - 如果使用幅低音揚聲器﹐請在 SP.SETUP 項目單中指定
85 Hz ∼ 20,000 Hz
為 "YES" （或"ON" ）如果不用副低音揚聲器﹐則請在 SP.SETUP 項
尺寸
目單中指定"NO" （或"OFF" ）-
大約寬 177 ×高 126 ×縱深 120 mm
不含前格柵 * 經杜比實驗證明公司授權製造 - 杜比﹐DOLBY 雙 D 標章 a 及
質量 Dolby Digital (AC-3) 為杜比實驗證明公司之商標 -
大約 1.2 kg
附件
規格
揚聲器導線 10 m (2)
SS-MB115（前揚聲器）
SS-SW115（副低音揚聲器）（SS-FCRW120 為限）
揚聲器系統
揚聲器系統
2 路﹐磁屏蔽
無源副低音揚聲器
揚聲器單元
揚聲器單元
低音揚聲器：16 cm﹐錐型
13 cm ，錐形× 2
高音揚聲器：2 cm﹐平衡驅動型
盒型
盒型
低音反射
重音反射
額定阻抗
額定阻抗
8 Ω
8 Ω
功率使用容量
功率使用容量
最大輸入功率：100 W
最大輸入功率：100 W
靈敏度
靈敏度
88 dB (1W ， 1m)
87 dB (1W﹐1m)
頻率範圍
頻率範圍
40 Hz ∼ 200 Hz
60 Hz ∼ 20,000 Hz
尺寸
尺寸
大約寬 190 ×高 430 ×縱深 290 mm
大約寬 220 ×高 370 ×縱深 190 mm
不含前格柵
不含前格柵
質量
質量
大約 7 kg
大約 4 kg
附件
附件
揚聲器導線 3 m (2)
揚聲器導線 2.5 m (2)
設計和規格有所變更時，恕不另行奉告。
SS-CN195（中央揚聲器）
揚聲器系統
2 路﹐磁屏蔽
揚聲器單元
低音揚聲器︰ 10 cm﹐錐型× 2
高音揚聲器︰ 2.5 cm﹐平衡驅動型
盒型
低音反射
額定阻抗
8 Ω
功率使用容量
最大輸入功率：100 W
靈敏度
88 dB (1W﹐1m)
頻率範圍
85 Hz ∼ 20,000 Hz
尺寸
大約寬 355 ×高 126 ×縱深 126 mm
不含前格柵
質量
大約 2.2 kg
附件
揚聲器導線 2.5 m (1)
腳 (4)
SS-SR195（后揚聲器）
揚聲器系統
全音頻範圍﹐磁屏蔽
揚聲器單元
10 cm﹐錐形
盒型
低音反射
額定阻抗
8 Ω
功率使用容量
最大輸入功率：100 W
靈敏度
85 dB (1W﹐1m)
頻率範圍
85 Hz ∼ 20,000 Hz
尺寸
大約寬 177 ×高 126 ×縱深 120 mm
不含前格柵
質量
大約 1.2 kg
附件
揚聲器導線 10 m (2)
SS-SW115（副低音揚聲器） （SS-FCRW120 為限）
揚聲器系統
無源副低音揚聲器
揚聲器單元
13 cm﹐錐形× 2
盒型
低音反射
額定阻抗
8 Ω
功率使用容量
最大輸入功率：100 W
靈敏度
88 dB (1W﹐1m)
頻率範圍
40 Hz ∼ 200 Hz
尺寸
大約寬 190 ×高 430 ×縱深 290 mm
不含前格柵
質量
大約 7 kg
附件
揚聲器導線 3 m (2)
設計和規格有所變更時﹐恕不另行奉告 -
