- Page 1 PH 130 智 能 手 机 麦 克 风 SMART PHONE MICROPHONE User Manual 说 明 书...
- Page 2 产品特性 ① 针对移动K歌、直播而设计，适用于智能手机及平板，兼容Android和iOS系统； ② 采用镀金小振膜音头，具有宽广的频响和动态，能承受大声压而不失真； ③ 实时耳返功能，超低延时，唱歌不抢拍，不掉拍； ④ 内置DSP数字芯片，9种美声效果一键切换，并有语音提示，操作简便； ⑤ 具有压限功能，大声压的演唱情况下会自动衰减，减少失真和爆音； ⑥ 集成听湿录干功能，满足后期合成需要； ⑦ 具有伴奏输入接口，可连接外部音源设备，方便直播时播放背景音乐或场景音效； ⑧ 内置可充电锂离子电池，节能环保，可边充边用。 标准配置 ○ PH 130麦克风 ....................1支 ○ 音频线 ......................2条 ○ Micro USB充电线 ..................... 1条 ○ 防风棉 ......................1个 ○ 说明书 ......................1份...
- Page 3 PH 130 智能手机麦克风 系统要求 苹果、安卓全兼容 适用范围 手机/平板/电脑：K歌、直播 K歌/直播平台：全民K歌、唱吧、映客、花椒、YY等 技术参数 频率响应曲线 [dB/1V/Pa] 主机参数 拾音器：镀金小振膜音头 从芯片：MCU 指向性：心型指向 混响模式：Reverb 频率响应：20Hz-20KHz 数字均衡：EQ调节 灵敏度：-38 ± 3dB (0dB=1V/Pa/m at 1KHz) 产品尺寸：Φ31*153mm 峰值声压级：≥120dB 1KHz (THD≤1%) 净重：137g 主芯片：DSP 电池参数 电池类型：锂离子电池 充电方式：USB 5V 电池容量：700mAh 使用时间：5小时以上 接口详情 音频接口：手机接口、耳机接口、 伴奏接口 电源接口：Micro USB充电接口...

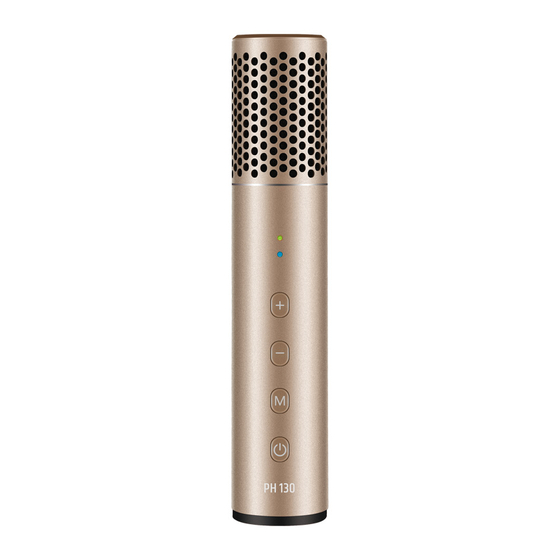

- Page 4 PH 130 智能手机麦克风 功能示意 ⑤ 电源指示灯 ⑥ 耳机接口 ⑦ 手机接口 ④ 听湿录干指示灯 ③ 音量调节按钮 ② 音效切换按钮 ① 电源按钮 ⑧ 伴奏接口 ⑨ 充电接口 ① 电源：长按2秒开关机；开机状态下，点按开启或关闭听湿录干 ； ② 音效：9种美声效果可切换，点按音效按钮循环切换效果，有原声、小混响、中混响、 大混响、KTV、电话音、喊麦、男变女、女变男，同时有相应的语音提示， 开机默认上一次使用时的效果； ③ 音量调节：8级麦克风音量大小调节，点按音量“+”调大麦克风音量，点按“-” 调小麦克风音量，音量调大到顶（8级）或调小到底（1级）时有“嘟” 的一声提示音； ④ 听湿录干：点按电源按钮，听湿录干指示灯长亮蓝灯，录入干声；再次点按电源按 钮，听湿录干指示灯熄灭，录入湿声；（所谓干声，是指未经处理的原 声；湿声，是指经过混响、压限、回声、EQ等后期音频处 理过的声音） ⑤ 电源指示灯：电源开启时，指示灯长亮绿灯；电量较低时，长亮红灯；充电时，闪...
- Page 5 PH 130 智能手机麦克风 使用方法 一、软件下载 ① 在手机APP软件市场下载“全民K歌”、“映客”或“花椒”等应用软件； ② 也可以通过网页浏览下载，搜索APP软件名称，注意根据手机系统下载相应版本。 二、手机K歌 耳机 音频线 1. 将耳机与麦克风耳机接口连接； 2. 通过音频线连接手机的耳麦接口，没有耳麦接口的手机，需配合OTG转接线使用； 3. 开启“全民K歌”或其它K歌软件就可以K歌录音了。（由于麦克风有实时耳返功能， 如果手机自身带有耳返功能的话，建议将K歌软件的耳返功能关闭，以获得超低延 时的耳返。耳返是指从耳机或音箱里听到自己说话或演唱的声音） 三、手机直播 针对部分手机直播APP无伴奏或者在手机直播APP上点播伴奏不方便的问题，麦 克风增加了伴奏接口，实现一部手机用于直播，另一部手机用于播放伴奏或场景音效 的功能，更加方便手机直播用户的需要。 1. 按手机K歌的方法将第1部手机连接好麦克风； 2. 通过音频线将第2部手机（或能播伴奏的设备）的耳麦接口与麦克风的伴奏接口连接； 3. 用第1部手机打开直播软件进行直播，用第2部手机播放伴奏。 第1部手机 第2部手机 音频线 耳机 音频线...
- Page 6 PH 130 智能手机麦克风 四、电脑K歌 耳机 音频线 1. 将耳机接口与麦克风耳机接口连接； 2. 如果电脑音频接口是单孔的，通过附送的音频线将麦克风的手机接口与电脑的音频 接口连接即可；如果电脑的音频接口是双孔的，则需要先将附送的音频线一头与麦 克风手机接口连接，将另一头与一分二电脑音频线连接（电脑音频线需另购）， 然后将电脑音频线分出的两个插头按照插头上的标识分别接到电脑的耳机及麦克 风接口； 3. 打开电脑K歌软件就可以K歌录音了。（如果电脑录音音量过大，可以适当调小电 脑录音设备的录音音量即可） 五、客厅K歌 音箱 音频线 客厅K歌与手机K歌的方法雷同，将有源音箱连接到麦克风的耳机接口，将手机 通过音频线连接到麦克风的手机接口即可。 提示： 1. 为了避免接有源音箱K歌时容易产生啸叫，请将麦克风拾音部分背对有源音箱，同 时保持适当距离，减小麦克风音量或有源音箱输出音量； 2. 不建议在用有源音箱K歌的情况下用手机K歌APP录音，因为麦克风会拾取到音箱 发出的声音，同时叠加麦克风本身的声音一 起录制下来，从而造成录音品质浑浊 不清。...
- Page 7 PH 130 智能手机麦克风 六、充电示意 1. 可连接移动电源、电脑USB或电源适配器进行充电； 注意：选用电源适配器的规格：DC 5V 1A；5V 1.5A；5V 2A； 2. 开机状态下，电源指示灯不亮，说明麦克风没电；电源指示长亮红灯，说明麦克风 电量不足，需及时充电； 3. 充电时，指示灯闪烁红灯，表示正在充电中；充满电后，指示灯长亮绿灯；使用5V 直流电源充电，在充电电流1A的情况下，约1.5小时即可 充满电；当电池电量充满 时，请停止对电池充电，避免电池过充。 提示： 初次使用时，建议先充满电，可边充边用，也可以关机状态下充电；如长时间不用， 要每半年给麦克风充一次电，避免电池过放，对电池性能产生影响。...
- Page 8 PH 130 智能手机麦克风 故障处理 一、麦克风开启后指示灯不亮 1. 确定麦克风是否有足够电量，可尝试对麦克风进行充电后再试。 二、播放音乐无声音 1. 检査麦克风是否与手机连接成功； 2. 检査耳机或耳塞是否正确连接； 3. 检査手机是否已正常放音，可以先退出再重新打开播放软件，看是否恢复正常； 4. 检査手机音量是否调得过小，可调节手机音量看是否恢复正常。 三、无法监听到麦克风的声音 1. 检查耳机是否与麦克风连接成功； 2. 检查麦克风是否正常开启； 3. 检查麦克风音量是否调的过小，调节之后看是否能恢复正常。 四、 录制的声音无混响效果 1. 检查是否设置到了“听湿录干”模式，此时录音声音无混响； 2. 手机K歌连接方式下，如误将音频线接入麦克风伴奏接口，再接回麦克风手机接口 后，会导致录制声音无混响，此时把音频线从手机上拨下，然后重启手机，重新连 接上看是否能恢复正常。 五、无法录制麦克风声音或录制声音过小 1. 检查麦克风的接口是否接错，如误将音频线接到麦克风伴奏接口，是无法录制麦 克风的声音的，此时录制到的是手机内置麦克风的声音; 2. 麦克风音量是否调得过小，调节之后看是否能恢复正常； 3. 检查手机的音量是否调得过小，将手机的音量调大后，录音音量也会同步增大； 4. 检查手机录制软件的麦克风音量是否调得过小，调节之后看是否能恢复正常。...
- Page 9 PH 130 智能手机麦克风 注意事项 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人 身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请合理调整音量大小，不要在大音量下长时间使用 ，以免造成听力损伤； 2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源插头， 然后将产品送经销商检修； 3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境；使 用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，以免 损坏其功能； 4. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足导致 产品发生跌落危险； 5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本机，以 免导致意外事故； 6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当 地经销商跟进处理。...
-
Page 10: Product Content
Smart Phone Microphone Preface Dear Customer, Thank you for purchasing Takstar PH 130 smart phone microphone. Please read the user manual before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer. -
Page 11: Specification
Battery Capacity: 700mAh Operating Time: more than 5 hours Connector Specification audio connection：cell phone connector、headphone connector、 accompaniment connector power connector：Micro USBcharging connector Note: the above data is obtained from the test of Takstar laboraroty, and Takstar has the final interpretation right! -
Page 12: Function Diagram
PH 130 Smart Phone Microphone Function Diagram ⑤ power LED ⑥ headphone ⑦ cell phone connector connector ④ wet listening dry recording LED ③ volume adjustment button ② sound effect switching button ① power button ⑧ accompaniment ⑨recharging ① Power button: keep pressing 2 seconds to turn on/off. In turning on status, press to turn on or turn off the wet listening &... -
Page 13: Microphone Operation
PH 130 Smart Phone Microphone Microphone Operation A. Software Download 1. Download the application software from the cell phone App software market. 2. Or search the application software on the website and download it, identify the cell phone system and download correspondingly. - Page 14 PH 130 Smart Phone Microphone C. Cell phone live broadcast For the problem that some cell phone live broadcasts have no APP accompaniment or the inconvenience of playing accompaniment on cell phone APP, this microphone adds the accompaniment connector to achieve that one cell phone is used for live the first cell phone broadcasting and the other one is used to play accompaniment the second cell phone or scene effect.
- Page 15 PH 130 Smart Phone Microphone E. Home Karaoke speaker cabinet audio cable 1. The way of home Karaoke is similar to that of cell phone Karaoke. Connect the active speaker cabinet with the earphone connector of the speaker cabinet microphone, and connect the cell phone with the cell phone connector of the microphone via the audio cable.
-
Page 16: Troubleshooting
PH 130 Smart Phone Microphone Trouble Shooting A. LED does not light up after the microphone is turned on. 1. Check if the microphone has sufficient power supply, try to recharge it, and then use it. B. No sound when playing music 1. - Page 17 PH 130 Smart Phone Microphone Caution To avoid personal injury or property loss caused by electric shock, over temperature, fire, radiation, explosion, mechanical risk and improper use, please read carefully and abide by the following items before operation: 1. Please check if the power of the connected equipment matches with that of this product before operation.
- Page 20 Scan for more product information 广东省电声工程技术研究开发中心 广东得胜电子有限公司制造 地址: 广东省惠州市博罗县龙溪街道富康一路2号 Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No. 2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China 得胜科声系列中国总代理: 地址: 惠州市惠城区江北26号小区盛丰商务大厦1111 电话: +86 752 2072638 传真: +86 752 7213017 GB/T 14198-2012 邮箱: ingping@ingping.com...
