Carel IRTRUES000 Manual

+050003030 - rel. 1.0 date 11.06.2008
IRTRUES000:Telecomando per ir33 Universale / Remote control for ir33 Universal
remote control
Esc
Set
Alarm
1 2 3
Reset
Set point 1 Set point 2 Clock
4 5 6
Diff 1 Diff 2 Dead zone
7 8 9 0
Probe 1 Probe 2
Time ON Time OFF
IRTRUES000
product part number

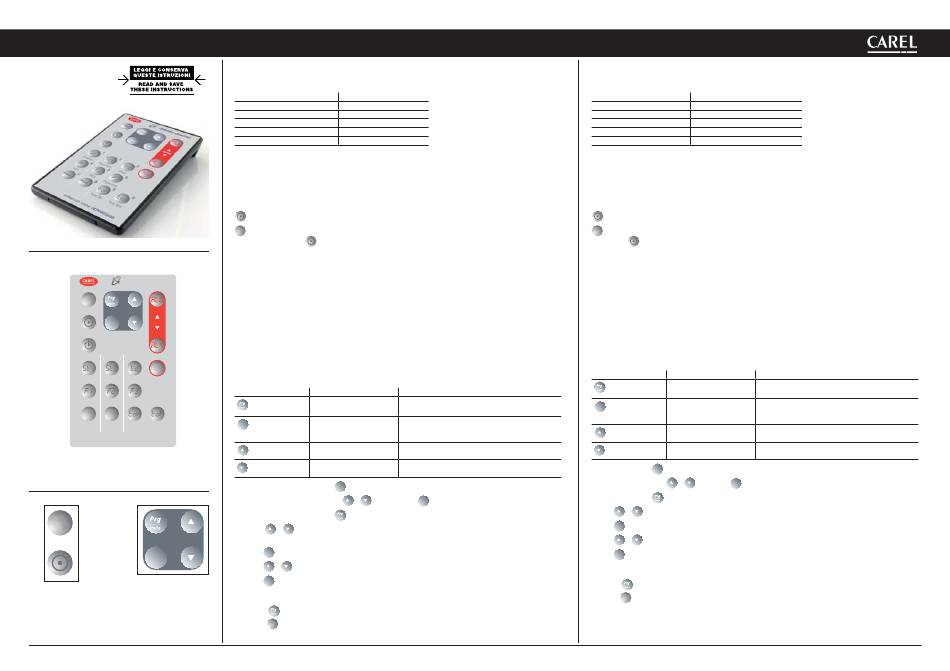

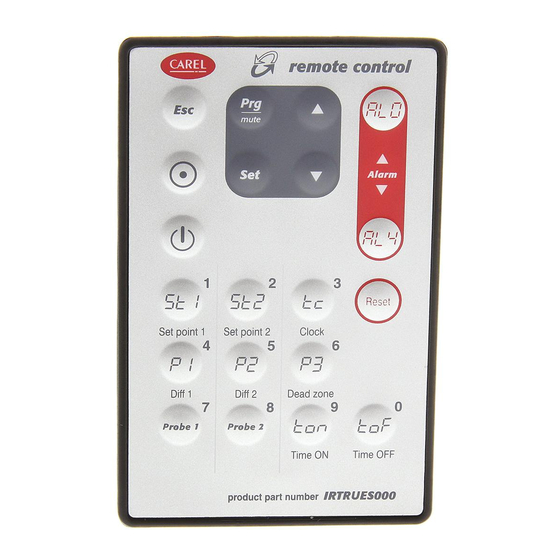

Layout telecomando /
Remote control layout
Esc
Set
Fig. 1: Attivazione/ Fig. 2: Tastiera remota /
Activation Remote keypad
Il telecomando permette di accedere direttamente alle funzioni principali, ai parametri di confi gurazione più importanti e di
programmare il controllo a distanza, disponendo di un gruppo di tasti che rappresentano esattamente la tastiera del controllo.
Caratteristiche elettriche
Alimentazione Batteria litio 3V CR2032 inclusa
Contenitore In plastica
Dimensioni 55 x 85 x 13 mm
Temperatura di immagazzinamento -25T70 °C
Temperatura di funzionamento 0T40 °C
Tipo di trasmissione infrarosso
Descrizione telecomando
Il telecomando IR universale contiene una serie di pulsanti divisi per gruppi in base alla loro funzionalità:
• tasti per attivare/disattivare l'uso del telecomando;
• tasti per il controllo remoto della tastiera dello strumento;
• tasti per la modifi ca dei principali parametri (tasti ad accesso diretto).
Attivazione telecomando (Fig. 1)
: Attivazione uso del telecomando
: Disattivazione uso del telecomando
Esc
Dopo la pressione del tasto ogni dispositivo visualizza a display il proprio parametro "C51" (codice abilitazione telecomando):
• se il codice di abilitazione telecomando (C51) vale 0, premendo il tasto è possibile entrare in programmazione da telecomando;
• se il codice di abilitazione telecomando (C51) è diverso da 0, attraverso la tastiera numerica è possibile specifi care il codice dello
strumento a cui ci si vuole connettere per evitare interferenze con gli altri e se il codice digitato è corretto si entra in
programmazione da telecomando.
A questo punto lo strumento visualizzerà il valore della sonda impostata alternativamente alla scritta "rCt": questo stato è detto
livello 0.
Attenzione: il parametro C51 è di default pari a 1 in tutti gli IR33 Universale: per evitare interferenze nel raggio d'azione del
telecomando è consigliato confi gurare univocamente i parametri C51.
Attenzione: dopo 60s senza pressione di alcun tasto, la connessione del telecomando viene automaticamente interrotta.
Per mantenere attiva la connessione è necessario premere un qualsiasi tasto prima dello scadere dei 60s.
Prima di interrompere la connessione il display lampeggia per 10s per evidenziare l'imminente interruzione.
Attenzione: è possibile disabilitare completamente l'uso del telecomando impostando il parametro C50=2 (vedi manuale
utente +030220800 per maggiore informazioni).
Tastiera remota e navigazione (Fig. 2)
Nel livello 0 è possibile inviare i comandi presenti nella tastiera remota dello strumento:
tasto Pressione breve (1s) Pressione lunga (5s)
Tacitazione buzzer Accesso a tutti i parametri (livello 2)
Uscita dalla programmazione e memorizzazione delle modifi che
Visualizza setpoint (livello 1)
Set
Modifi ca parametro
Conferma modifi ca
Scorrimento parametri Con P70=1 attiva il ciclo di lavoro
Scorrimento valore parametri Con C64=1 attiva l'Auto-Tuning
Scorrimento parametri
Scorrimento valore parametri
Set
Dal livello 0 con la pressione del tasto si passa al livello 1: impostazione set point.
• impostare il valore desiderato con i tasti / , quindi premere
Dal livello 0 con la pressione del tasto si passa al livello 2: impostazione parametri.
• premere / fi no a visualizzare sul display del controllo il parametro desiderato (si vedano i codici riportati nel
manuale d'uso dello strumento);
Set
• premere per visualizzare il valore associato al parametro selezionato;
• premere / per aumentare/diminuire il valore;
Set
• premere per confermare temporaneamente il nuovo valore e tornare alla visualizzazione del codice del parametro.
Uscita dalla programmazione:
• premendo per 5s si esce dalla programmazione da telecomando, memorizzando le modifi che effettuate;
• premendo si esce dalla programmazione da telecomando, senza memorizzare le modifi che effettuate;
Esc
• l'uscita per time-out dopo 60s dalla pressione dell'ultimo tasto non permette il salvataggio delle modifi che apportate ai parametri.
The remote control is used to directly access the main functions, the main confi guration parameters and to program the controller
remotely, using a set of buttons that exactly duplicate the controller keypad.
Electrical specifi cations
Power supply
Case
Dimensions
Storage temperature
Operating temperature
Type of transmission
Description of the remote control
The IR universal remote control contains a series of buttons divided into groups, based on their functions:
• buttons to activate/deactivate the use of the remote control;
• buttons for the remote control of the instrument keypad;
• buttons to set the main parameters (direct access buttons).
Activating the remote control (Fig. 1)
Esc
After pressing
• if the remote control code (C51) is 0, pressing the button accesses programming from the remote control;
• if the remote control code (C51) is not equal to 0, use the numeric keypad to specify the code of the controllerto connect to, so as
to avoid interference with the others; if the code entered is correct, programming mode is accessed from the remote control.
The instrument will display the value of the probe set as standard, alternating with the message "rCt": this status is called Level 0.
Important: parameter C51 is set to 1 by default on all IR33 Universal controllers: to avoid interference within
Important: after 60s without pressing any button, the remote control is automatically disconnected.
Important: the remote control can be disabled completely by setting parameter C50=2 (see the user
Remote keypad and navigation (Fig. 2)
In level 0, the following commands can be activated from the remote keypad:
button
Set
From level 0, pressing
• set the desired value using
From level 0, pressing
Set
per confermare il valore e ritornare al livello 0.
• press
• press
• press
• press
Ending programming:
• pressing
• pressing
• exit by timeout 60 seconds after pressing the last key, without saving the changes made to the parameters.
3V lithium battery, CR2032 included
plastic
55 x 85 x 13 mm
-25T70 °C
0T40 °C
infrared
: Enable the remote control
: Disable the remote control
, each device displays its own parameter "C51" (remote control enabling code):
the range of the remote control, set parameter C51 on each controller to a different value.
To keep the connection active, press any button before the 60s timeout. Before disconnecting,
the display fl ashes for 10s to warn the user.
manual +030220800 for further information).
Pressing briefl y (1s) Pressing and holding (5s)
Mute buzzer Access to all parameters (level 2)
Exit programming and save the changes
Display set point (level 1)
Set parameter
Confi rm change
Scroll parameters When P70=1, the operating cycle is started
Scroll parameter values When C64=1, Auto-Tuning is started
Scroll parameters
Scroll parameter values
Set
switches to level 1: set point setting.
Set
/ , then press to confi rm the value and return to level 0.
switches to level 2: parameter setting.
/ until displaying the desired parameter (see the codes shown in the controller user manual);
Set
display the value associated with the selected parameter;
/ to increase/decrease the value;
Set
to temporarily confi rm the new value and return to the display of the parameter code.
for 5 seconds exits programming mode from the remote control, saving the changes made;
exits programming mode from the remote control, without saving the changes made;
