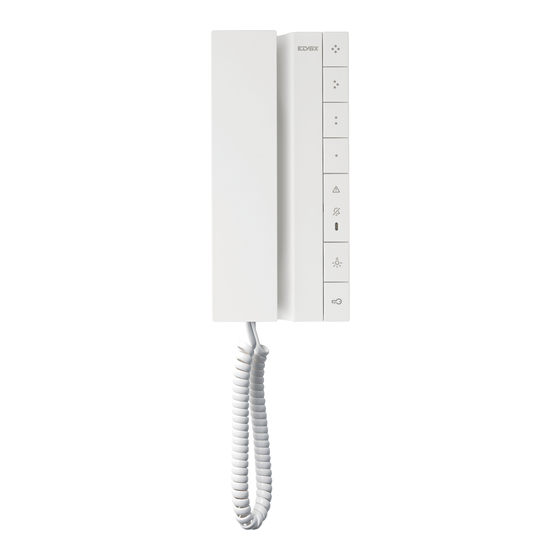

Vimar Elvox Voxie 40542 Multilanguage Instructions Sheet

Voxie: 40542 - 40540 - 40540.D
Foglio istruzioni multilingua - Multilanguage instructions sheet - Feuille d'instructions multilangues - Mehrsprachig-Gebrauchsinformation -
Hoja de instrucciones multilingüe - Folheto de instruções multilingue - Πολυγλωσσικό φύλλο οδηγιών -
• Dati dimensionali • Dimensions

• Dimensional data

• Maßangaben
• Installazione

• Installation

• Installation • Installation
1
Possibilità di installazione: Installation possibilities:
• A parete con viti (fornite in dotazione) • Surface mounting with screws
e tasselli (non inclusi). (supplied) and wall plugs (not
• Installazione su scatola: included).
- Scatola circolare (Vimar V71701) • Installation in mounting box:
- Scatola rettangolare 3 moduli - Round mounting box (Vimar V71701)
(Vimar V71303, V71703) in verticale. - Vertical rectangular mounting box
- Scatola quadrata British standard. with 3 modules (Vimar V71303,
• Da tavolo: con accessorio base da V71703).
tavolo 40598 - British standard square mounting box.
• Desktop mounting: with desktop base
accessory 40598
Installations possibles : Installationsmöglichkeiten:
• En saillie avec vis (comprises) et • Aufputz-Installation mit Schrauben
goujons (non compris). (beigestellt) und Dübeln (nicht
• Installation sur boîte : beigestellt).
- Boîte ronde (Vimar V71701) • Installation in Dose:
- Boîte rectangulaire 3 modules - Runde Dose (Vimar V71701)
(Vimar V71303, V71703), pose - Rechteckige 3-Modul-Dose (Vimar
verticale. V71303, V71703) vertikal.
- Boîte carrée standard britannique. - Quadratische Dose British Standard.
• De table : avec accessoire base de • Als Tischgerät: mit Tischzubehör 40598
table 40598
Posibilidades de montaje: Possibilidades de instalação:
• Montaje de superficie con tornillos • Na parede com parafusos (fornecidos)
(suministrados) y tacos (no incluidos). e buchas (não incluídas).
• Montaje en caja: • Instalação em caixa:
- Caja redonda (Vimar V71701) - Caixa circular (Vimar V71701)
- Caja rectangular 3 módulos (Vimar - Caixa retangular de 3 módulos (Vimar
V71303, V71703) en vertical. V71303, V71703) na vertical.
- Caja cuadrada estándar británico. - Caixa quadrada British standard.
• De sobremesa: con accesorio base de • De mesa: com acessório base de mesa
sobremesa 40598 40598
Δυνατότητα εγκατάστασης:
• Επιτοίχια, με βίδες (παρέχονται) και ‫ على الحائط بب ر اغي (مرفقة) وفيشر‬
ούπα (δεν περιλαμβάνονται).
• Εγκατάσταση σε κουτί:
- Στρογγυλό κουτί (Vimar V71701)
)Vimar V71701( ‫- علبة مستديرة‬
- Ορθογώνιο κουτί 3 στοιχείων (Vimar
‫- علبة مستطيلة مكونة من 3 وحدات‬
V71303, V71703) κατακόρυφα.
)Vimar V71303 ، V71703(
- Τετράγωνο κουτί βρετανικού
προτύπου.
.‫- علبة مربعة بريطانية قياسية‬
• Επιτραπέζια: με εξάρτημα
‫ على الطاولة: مع ملحقات قاعدة‬
επιτραπέζιας βάσης 40598
49401591A0 00 2105
• Medidas
• Dados dimensionais
• Altezza consigliata salvo diversa normativa vigente.
• Recommended height, unless different regulations are specified.
• Hauteur recommandée sauf autre norme en vigueur.
• Empfohlene Höhe, falls die gesetzlichen Vorschriften nichts anderes
vorschreiben.
• Altura recomendada salvo normativa vigente diferente
• Altura recomendada, salvo normativa vigente em contrário.
• Συνιστώμενο ύψος εκτός εάν ισχύει διαφορετική νομοθεσία.
.‫االرتفاع املوىص به ما مل تكن هناك ترشيعات تنص عىل غري ذلك‬
• Montaje
• Instalação
Nota: Un serraggio eccessivo può comportare imperfezioni
nell'allineamento e nella funzionalità dei tasti.
Note: Excessive tightening can cause imperfections in the
alignment and operation of the buttons.
Remarque : Ne pas serrer trop fort pour éviter de désaligner
les touches et de compromettre leur fonctionnement.
:‫إمكانيات الرتكيب‬
.)‫(غير مرفقة‬
:‫ تركيب على علبة‬
.‫مركبة رأسيا‬
40598 ‫الطاولة‬
‫ورقة اإلرشادات متعددة اللغة‬
• Δεδομένα διαστάσεων
‫األبعاد واملقاسات‬
(*)
Spessore del dispositivo con cornetta sollevata.
Thickness of the device with the handset raised.
Épaisseur du dispositif avec le combiné décroché.
Stärke des Geräts bei abgenommenem Hörer.
Espesor del dispositivo con el auricular descolgado.
Espessura do dispositivo com o auscultador levantado.
Πάχος μηχανισμού με σηκωμένο ακουστικό.
.‫(*) سامكة الجهاز والهاتف مرفوع‬
• Εγκατάσταση
‫الرتكيب‬
2A
Hinweis: Ein übermäßiger Anzug kann die einwandfreie
Ausrichtung und Funktion der Tasten beeinträchtigen.
Nota: Un apriete excesivo puede causar imperfecciones en la
alineación y en el funcionamiento de las teclas.
Nota: Um aperto excessivo pode originar imperfeições no
alinhamento e na funcionalidade das teclas.
3
28.5 mm
22 mm (*)
95 mm
2B
Σημείωση: Η υπερβολική σύσφιξη μπορεί να προκαλέσει
εσφαλμένη ευθυγράμμιση και δυσλειτουργία των πλήκτρων.
‫ملحوظة: ميكن أن يؤدي الربط مفرط التشديد إىل عيوب يف‬
.‫محاذاة ووظيفية املفاتيح‬
4
1
2
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
5
