Teile-Liste; Beschreibung - Jet-Line MARKISE SUNSET Series Montage

1. TEILE-LISTE

Alle Modelle der Serien „Sunset" und „Suncare" umfassen folgende Bauteile:
Nr. Bezeichnung
1 Markise
Wandhalter mit
2 Sechskantschraube und
Kontermutter
Befestigungsbolzen mit
Kontermutter,
3
Unterlegscheibe und
Sicherungsring
4 Handkurbel
Montage- und
5
Bedienungsanleitung

2. BESCHREIBUNG

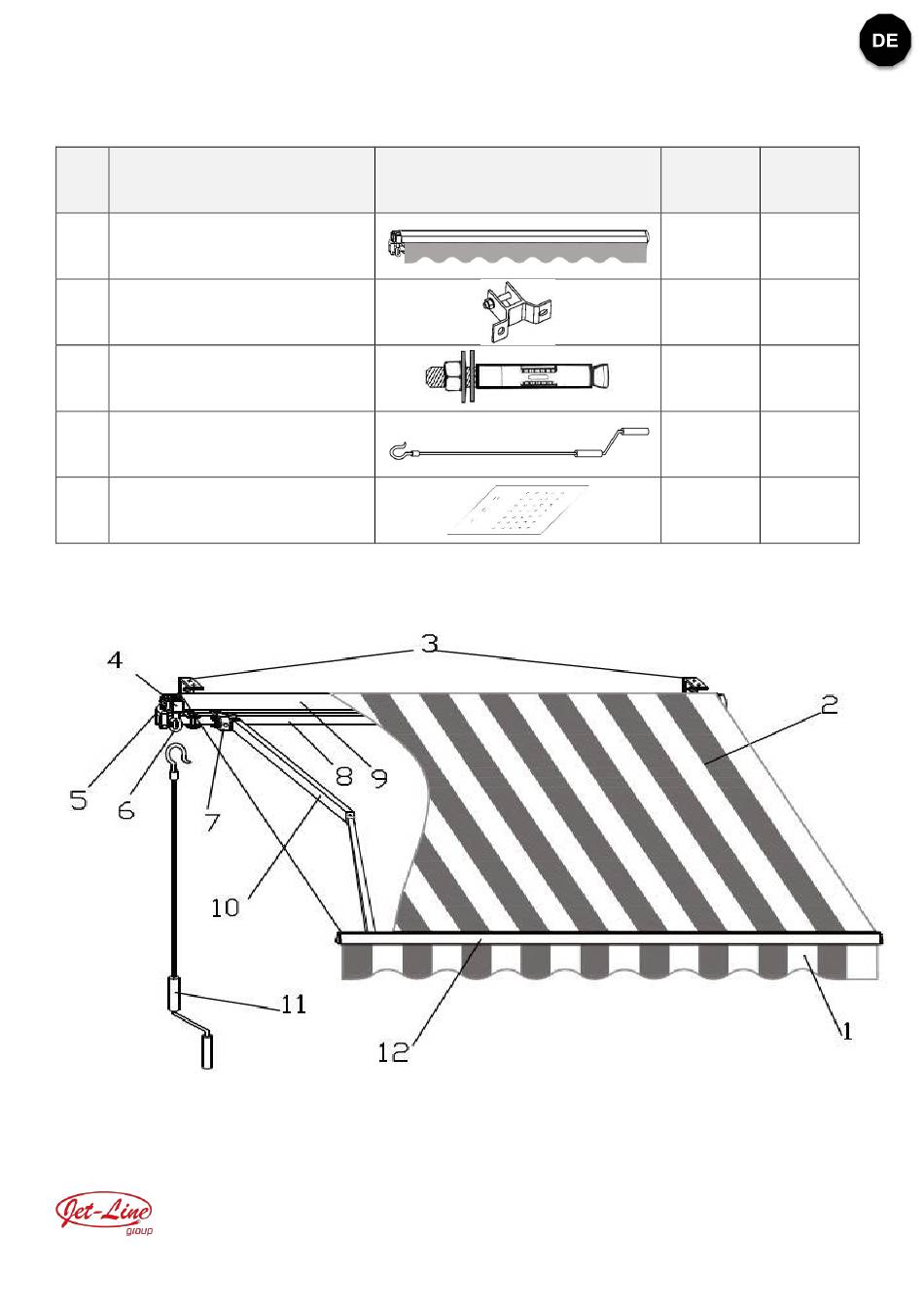

Abbildung
1.Volant
2.Bezugsstoff
3.Wandhalter
4.Regenschutz
5.Getriebegehäuse
6.Getriebeöse
7.Halter für die Gelenkarme
8.Vierkantrohr
9.Welle
10.Gelenkarm
11.Handkurbel
12.Frontleiste
Stz. Stz.
Sunset Suncare
1x 1x
2x 3x
4x 6x
1x 1x
1x 1x
