E' possibile collegare una pompa con potenza massima di 3HP. Carico massimo consentito 230V
2,7 KW.
Uscita protetta con fusibile di sicurezza. In caso di rottura del fusibile, sul frontale sinottico si
accenderà un led rosso sul pulsante FILTER.
NOTA: Per un corretto funzionamento, se si desidera pilotare la pompa di filtrazione tramite un
relè/teleruttore esterno, eliminare il condensatore C4.
Questa operazione deve essere eseguita da personale qualificato, presso un centro assistenza.
Collegamento pompa idromassaggio
Collegare il cavo di alimentazione della pompa idromassaggio nel morsetto OUT 2 (N e F)..
E' possibile collegare una pompa con potenza complessiva di 2,0HP. Carico massimo consentito
230V 1,6KW.
Uscita protetta con fusibile di sicurezza. In caso di rottura del fusibile, sul frontale sinottico si
accenderà un led rosso sul pulsante HYDRO.
Collegamento elettrovalvola di reintegro
Collegare il cavo per l'alimentazione dell'elettrovalvola nel morsetto OUT 3 (N e F).
Uscita protetta con fusibile di sicurezza. In caso di rottura del fusibile, sul frontale sinottico si
accenderà un led rosso sull'indicatore elettrovalvola di reintegro.
ATTENZIONE: il voltaggio di uscita nel morsetto OUT3 è di 220Vac, per collegare elettrovalvola a
24Vac utilizzare l'apposito kit trasformatore elettrovalvola TR324 cod. 100100835
CODICE
F5
F6
F7
F8
F9
[LIBRETTO USO E

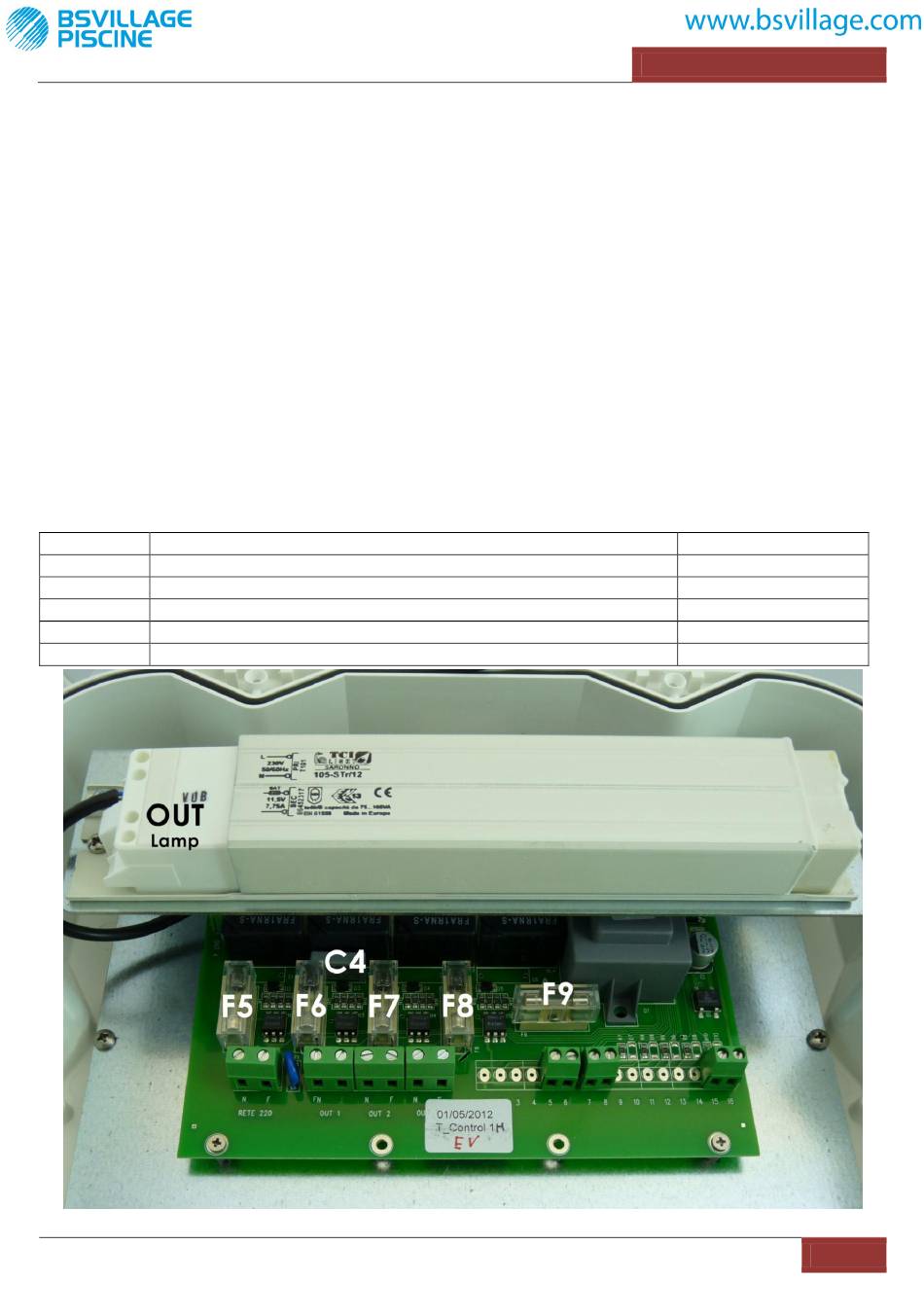

Descrizione fusibili di protezione
FUNZIONE
Fusibile illuminazione
Fusibile pompa filtrazione
Fusibile pompa idromassaggio
Fusibile elettrovalvola di reintegro
Fusibile elettronica interna
MANUTENZIONE]
[V-1.16]
VALORE FUSIBILE
250 V - T 3,15 A
250 V - T 16 A
250 V - T 16 A
250 V - T 3,15 A
250 V - T 1 A
