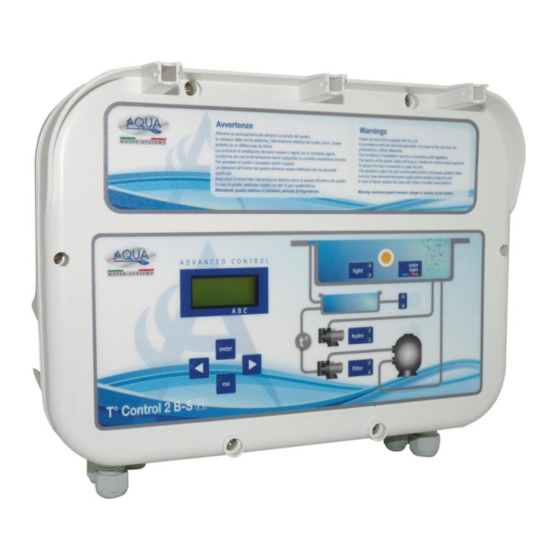

- Page 1 T control 2bs COD. 100100842 Quadro digitale per la gestione semplificata di filtrazione, illuminazione Piscine con bordo a sfioro AQUA spa...
- Page 2 [LIBRETTO USO E MANUTENZIONE-PAG.1] [OPERATION AND MAINTENANCE MANUAL-PAG.10] [MODE D'UTILISATION ET D'ENTRETIEN-PAG.18] [MANUAL PARA EL USO Y MANTENIMIENTO-PAG.26] For other languages visit http://aqua.quickris.com/t-control-2-bs-100100842/ AQUA spa...
- Page 3 IMPORTANTE: per il corretto funzionamento del centralino, la sonda di temperatura deve essere sempre collegata, anche se non si utilizza la funzione automatica. Complimenti per aver acquistato un prodotto AQUA spa, vi siete assicurati un prodotto della massima qualità, nei componenti e nella tecnologia. Vi invitiamo a compilare per tempo e...
- Page 4 E’ possibile collegare una pompa con potenza massima di 3HP. Carico massimo consentito 230V 2,7 KW. Uscita protetta con fusibile di sicurezza. In caso di rottura del fusibile, sul frontale sinottico si accenderà un led rosso sul pulsante FILTER. AQUA spa...
- Page 5 VALORE FUSIBILE Fusibile illuminazione 250 V - T 3,15 A Fusibile pompa filtrazione 250 V - T 16 A Fusibile elettrovalvola di reintegro 250 V - T 3,15 A Fusibile elettronica interna 250 V - T 1 A AQUA spa...
- Page 6 H è possibile controllare anche l’idromassaggio. Inoltre dispone dell’ innovativa funzione Automatica in grado di regolare i cicli di filtraggio giornaliero in base alla temperatura dell’acqua, senza la necessità di alcun intervento da parte vostra. AQUA spa...
- Page 7 VERDE tre lampeggi Gioco di colori DISSOLVENZA VERDE / VIOLA / BLU BIANCO tre lampeggi Gioco di colori CAMBIO CON DISSOLVENZA LENTO SU TUTTI I COLORI VIOLA tre lampeggi Gioco di colori CAMBIO CON DISSOLVENZA VELOCE SU TUTTI I COLORI AQUA spa...
- Page 8 Filtrazione dalle 8:00 alle 11:00 – dalle 12:00 alle 19:00 – Modo A5 da 31°C ed oltre giornaliero dalle 20:00 alle 23:00 NOTA: Tcontrol elabora una media delle temperature della giornata, ed effettua il cambio di MODO allo scadere della mezzanotte AQUA spa...
-
Page 9: Dati Tecnici
Alimentazione: 230 Vac 50Hz Assorbimento complessivo massimo: 2,9 Kw Carico massimo uscita filtrazione: 2,7 Kw Grado di protezione: IP 65 Condizioni operative: da -10°C a +40°C Dimensioni: 300 x 240 x h140 mm Peso: 3,5Kg Materiale: ABS Certificazione: CE AQUA spa... - Page 10 T control 2bs CODE 100100842 Digital panel for easy management of filtering, lighting Infinity pools AQUA spa...
- Page 11 Congratulations on purchasing an AQUA spa product. You are guaranteed a top quality product, with regards to its parts and technology. We ask you to fill in the data provided in the chart...
- Page 12 It is possible to connect a pump with a maximum power of 3HP. Maximum admissible load of 230V 2.7 KW. Output protected with a safety fuse. If the fuse blows, a red led will light up in the FILTER button on the front synoptic panel. AQUA spa...
- Page 13 Level-control solenoid valve fuse 250 V - T 3.15 A Internal electronic fuse 250 V - T 1 A CAUTION!! Wiring and connection operations must be carried out by qualified staff. Only use pumps with internal over-heating protection systems. AQUA spa...
- Page 14 It also has an innovative Automatic function which is able to regulate the daily filtering cycles based on water temperature, without the need for you to intervene in any way. AQUA spa...
- Page 15 GREEN three flashes Play of colours GREEN / PURPLE / BLUE FADE WHITE three flashes Play of colours CHANGE WITH SLOW FADE ON ALL COLOURS PURPLE three flashes Play of colours CHANGE WITH FAST FADE ON ALL COLOURS AQUA spa...
- Page 16 13 hours of daily Filtering from 8:00 to 11:00 – from 12:00 to 19:00 – from 31°C and Mode A5 filtering from 20:00 to 23:00 higher NOTE: Tcontrol processes an average of the day's temperatures, and changes the MODE at midnight AQUA spa...
-
Page 17: Technical Data
Power supply: 230 Vac 50Hz Maximum overall draw: 2.9 Kw Maximum filtering output load: 2.7 Kw Protection rating: IP 65 Operational conditions: between -10°C and +40°C Measurements: 300 x 240 x h140 mm Weight: 3.5Kg Material: ABS Certification: EC AQUA spa... - Page 18 T control 2bs CODE 100100842 Tableau numérique pour la gestion simplifiée du filtrage, de l'éclairage Piscines à débordement AQUA spa...
- Page 19 être raccordée, même en cas de non-utilisation de la fonction automatique. Félicitations pour avoir acheté un produit AQUA spa, vous avez fait l'acquisition d'un produit de haute qualité, aussi bien pour ses composants que sa technologie. Nous vous prions de bien vouloir remplir au plus tôt les données à...
- Page 20 Raccordement de la pompe filtrante Raccorder le câble d'alimentation de la pompe filtrante à la borne OUT 1 (FN et F). Il est possible de raccorder une pompe de puissance maximum de 3 HP. Charge admise maximale : 230 V 2,7 kW. AQUA spa...
- Page 21 Fusible de l'électronique interne 250 V – T 1 A ATTENTION !!! Les opérations de câblage et de raccordement doivent être effectuées par un personnel qualifié. Utiliser uniquement des pompes équipées de système interne de protection contre la surchauffe. AQUA spa...
- Page 22 H, de l'hydromassage. Il comprend également l'innovante fonction Automatique pouvant régler les cycles de filtrage quotidien, sur la base de la température de l'eau, sans besoin d'aucune intervention de votre part. AQUA spa...
- Page 23 FONDU VERT / VIOLET / BLEU BLANC trois Jeu de couleurs CHANGEMENT LENT AVEC FONDU SUR TOUTES LES COULEURS clignotements VIOLET trois Jeu de couleurs CHANGEMENT RAPIDE AVEC FONDU SUR TOUTES LES COULEURS clignotements Contrôle de la pompe filtrante AQUA spa...
- Page 24 Filtrage de 8h00 à 11h00 – de 12h00 à 19h00 – l'eau au-dessus de Mode A5 quotidien de 20h00 à 23h00 31 °C REMARQUE : Tcontrol élabore une moyenne des températures de la journée, et effectue le changement de MODE à minuit AQUA spa...
-
Page 25: Données Techniques
Charge maximum à la sortie de filtrage : 2,7 kW Indice de protection : IP 65 Conditions opérationnelles : de -10 °C à +40 °C Dimensions : 300 x 240 x h140 mm Poids : 3,5 kg Matériau : ABS Certification : CE AQUA spa... - Page 26 T control 2bs CÓD. 100100842 Cuadro digital para gestionar de forma simplificada la filtración y la iluminación de Piscinas con borde infinito AQUA spa...
- Page 27 Le agradecemos que haya adquirido un producto AQUA spa, se ha asegurado un producto de la máxima calidad, en cuanto a componentes y a tecnología. Le rogamos rellene con antelación y correctamente, los datos que deben indicarse en la tabla siguiente: para cualquier...
- Page 28 LIGHT. Conexión del módulo radio (opcional) Cód. 100100833 Conecte el módulo radio en la parte preparada para ello dentro del T-control, como indican las instrucciones que acompañan al módulo radio. Conexión de la bomba de filtrado AQUA spa...
- Page 29 250 V - T 3,15 A Fusible de la electrónica interna 250 V - T 1 A ¡ATENCIÓN! Las operaciones de cableado y de conexión deben efectuarlas personal cualificado. Use solo bombas con sistema interno de protección contra sobrecalentamientos. AQUA spa...
- Page 30 Visualizaciones iniciales en el display Cuando se enciende durante 03 segundos Visualización del modelo y del firmware de la electrónica Visualización de la hora, la temperatura y el modo de funcionamiento automático Uso del cuadro digital de la versión Tcontrol AQUA spa...
- Page 31 Color fijo VIOLETA AZUL Color fijo AZUL AZUL CLARO Color fijo AZUL CLARO VERDE AGUA Color fijo VERDE AGUA VERDE Color fijo VERDE BLANCO FRÍO Color fijo BLANCO FRÍO AZUL tres parpadeos Juego de CAMBIO SIN FUNDIDO LENTO colores AQUA spa...
- Page 32 12:00 hasta las 19:00 horas – diaria más desde las 20:00 hasta las 23:00 horas NOTA: Tcontrol elabora una media de las temperaturas de la jornada, y efectúa el cambio de MODO cuando finaliza la medianoche 18. Funcionamiento de las sondas de nivel AQUA spa...
-
Page 33: Datos Técnicos
Absorción total máxima: 2,9 Kw Carga máxima de salida de la filtración: 2,7 Kw Grado de protección: IP 65 Condiciones operativas: de -10°C a +40°C Dimensiones: 300 x 240 x h140 mm Peso: 3,5Kg Material: ABS Certificación: CE AQUA spa... - Page 34 NOTE AQUA spa...
- Page 35 NOTE AQUA spa...
- Page 36 For other languages visit http://aqua.quickris.com/t-control-2-bs-100100842/ AQUA spa...
