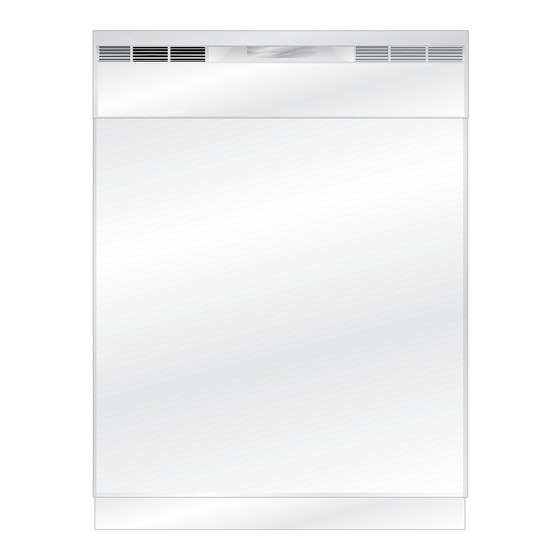

PRODUCT NO. BASE MODEL NO. FDB636GFR5 FDB636GF FDB636GFS5 FDB636GF SERVICE DATA SHEET # - 154279801 OWNER’S GUIDE # - 154255702 INSTALLATION INST - 154329601 6000 Perimeter Drive Dublin, OH 43017 FACTORY PARTS CATALOG COLOR MARKET reversible North America reversible North America Publication No.
Publication No. FDB636GF 5995307344 CONTROL PANEL 5/98...
Page 3
A = FDB636GF (FDB636GFS5) B = FDB636GF (FDB636GFR5) POS. NO # = Fast Moving Parts * = Non-Illustrated Parts FDB636GF CONTROL PANEL PART NO DESCRIPTION 154222701 Panel-control,white 154222703 Panel-control 154290801 Insert-control pnl,white 154290803 Insert-control pnl,dark gray 154295701 Timer 154095701 Screw-timer,thread rolling ,(2)
Page 4
Publication No. FDB636GF 5995307344 DOOR 5/98...
Page 5
A = FDB636GF (FDB636GFS5) B = FDB636GF (FDB636GFR5) POS. NO 12 # 12 # # = Fast Moving Parts * = Non-Illustrated Parts FDB636GF DOOR PART NO DESCRIPTION 154226002 Spring-door,(2) 154325201 Spring linkage 154093301 Screw-arm assy 154225901 Arm Assy,RH 154225902...
Page 7
A = FDB636GF (FDB636GFS5) B = FDB636GF (FDB636GFR5) POS. NO 24 # 25 # 28 # 29 # # = Fast Moving Parts * = Non-Illustrated Parts FDB636GF PART NO DESCRIPTION 154209301 Tub assy,w/frame parts 154211601 Strike-door 154211801 Gasket-tub 154041001...
Publication No. FDB636GF 5995307344 MOTOR & PUMP 5/98...
Page 9
A = FDB636GF (FDB636GFS5) B = FDB636GF (FDB636GFR5) POS. NO 15 # 24 # 56 # 68A# 70 # # = Fast Moving Parts * = Non-Illustrated Parts FDB636GF MOTOR & PUMP PART NO DESCRIPTION 154247601 Heater 154106201 Nut-heater,(2) 154289801...
Page 11
A = FDB636GF (FDB636GFS5) B = FDB636GF (FDB636GFR5) POS. NO # = Fast Moving Parts * = Non-Illustrated Parts FDB636GF FRAME PART NO DESCRIPTION 154219601 Valve-water 154208701 Brace-front 154322903 Toeplate-adjustable 154323003 Kickplate/Baffle Assy,black 154249301 Insulation,kickplate 5300808658 Screw,#8A x .375" 154294701 Screw,#7 plas .375...
