INFOSEC UPS SYSTEM E3 Live RT Series User Manual page 6

2.1 Vue du produit
1. Disjoncteur d'entrée
2. Prise d'alimentation
3. Prises de sortie IEC
4. Slot intellignent SNMP
5. Connecteurs RJ45/11
6. Connecteur de fonction d'arrêt d'urgence (EPO)
7. Port de communication USB (HID)*
8. Port de communication RS-232
9. Interrupteur "Marche/Arrêt"
10. Bouton "Muet"
11. Ecran LCD
* Human Interface Device – voir chapitre 9. Interface USB pour plus d'informations
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
6
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 07 19 AA 36 205 10

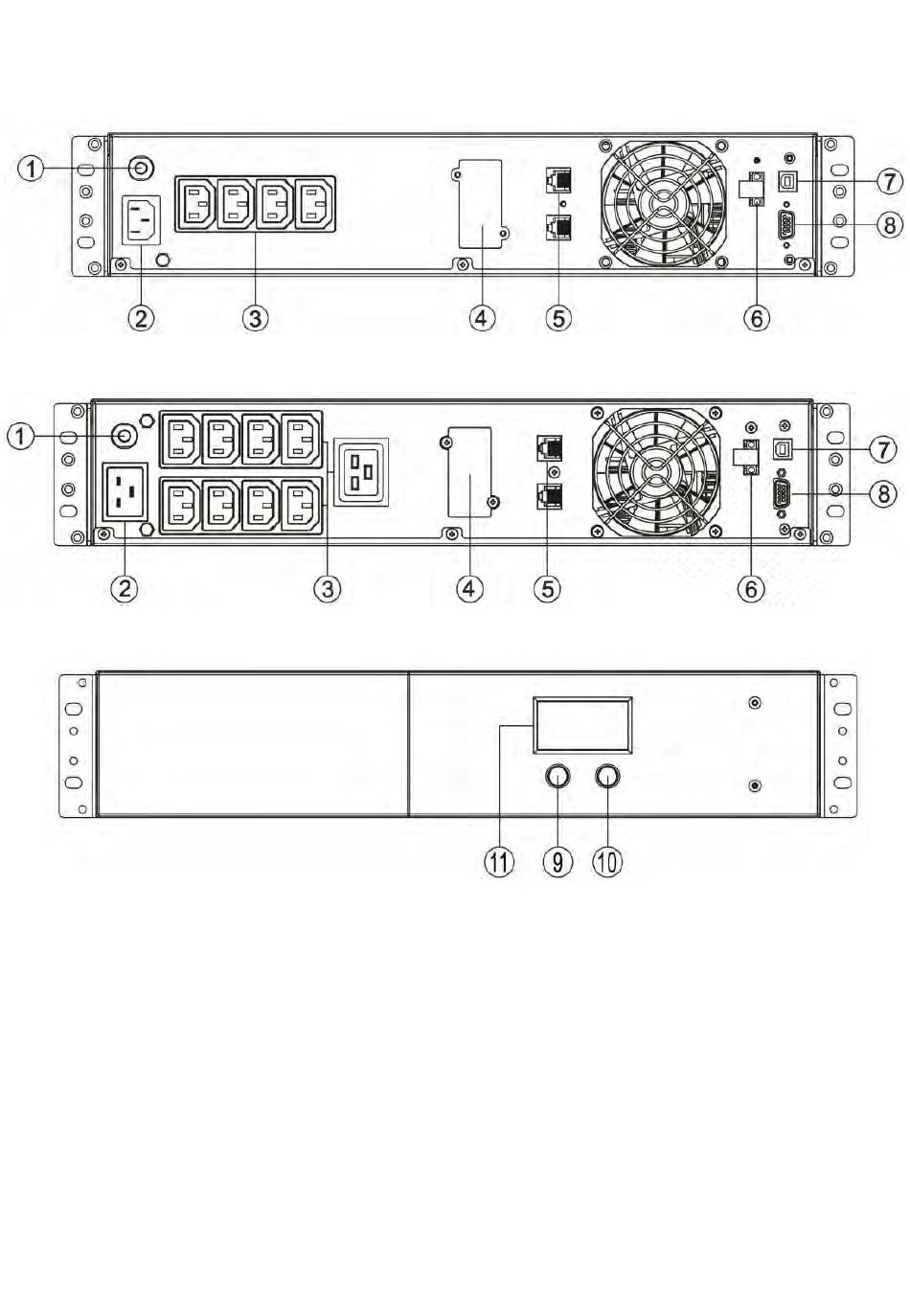

Schéma 1 : E3 Live 2200 VA – face arrière
Schéma 2 : E3 Live 3000 VA – face arrière
Schéma 3 : E3 Live 2200/3000 VA – face avant
Voyant lumineux intégré bleu
/
