INFOSEC UPS SYSTEM E3 Live RT Series User Manual page 36

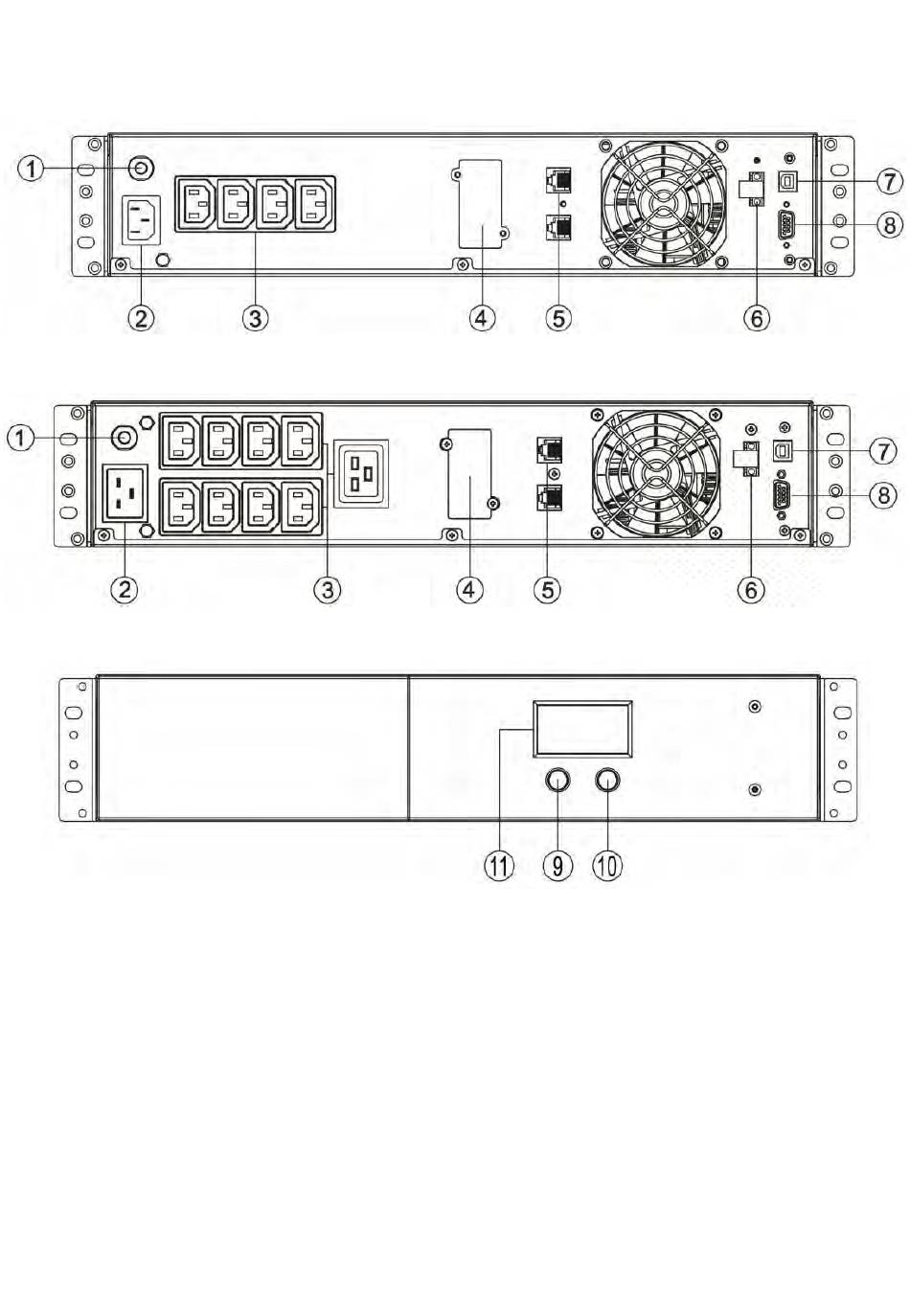

2.1 Vista frente del panel
1. Disyuntor de entrada
2. Entrada de CA
3. Enchufes de salida IEC
4. Ranura inteligente SNMP
5. Conectores RJ45/11
6. Conector de función de apagado de emergencia (EPO)
7. Puerto de comunicación USB (HID)*
8. Puerto de comunicación RS-232
9. Botón de encendido/apagado/luz indicadora integrada azul
10. Botón de silencio
11. Pantalla de LCD
" D i s p o s i t i v o d e
o b t e n e r m á s i n f o r m a c i ó n
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
36
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 07 19 AA 36 205 10
Schéma 1 : E3 Live 2200 VA – rear panel
Schéma 2 : E3 Live 3000 VA – rear panel
Schéma 3 : E3 Live 2200/3000 VA – front panel
i n t e r f a z h u m a n a " , c o n s u l t e e l c a p í t u l o 9 I n t e r f a z U S B p a r a
