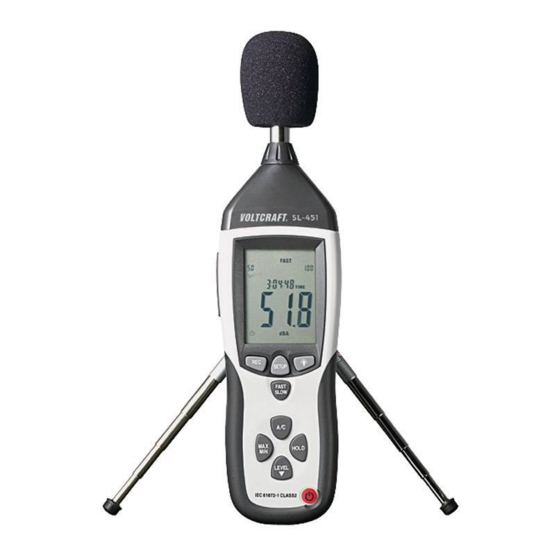

Sound level measurement device
Hide thumbs Also See for SL-451:
Table of Contents

Advertisement

Quick Links

Download this manual
WICHTIGER HINWEIS
SL-451 SCHALLPEGELMESSGERÄT
Best.-Nr. 10 50 31
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte beachten Sie folgende Änderungen gegenüber der Bedienungsanleitung:
Bei der beiliegenden Software handelt es sich um die Voltsoft Standard Edition.
•
Die Professional Version (Voltsoft Datenlogger, Nr. 10 13 33) kann separat
erworben werden. Mit Erwerb der Professional Version erhalten Sie den
entsprechenden Lizenzschlüssel. Folgen Sie den Anweisungsschritten der Voltsoft
Bedienungsanleitung, Kapitel 4.2, um ein Upgrade Ihrer Software zur Professional
Version durchzuführen und diese zu registrieren.
Übersicht Eigenschaften:
Benutzerverwaltung
E-Mail-Verwaltung
Allgemeine Einstellungen
Sprachpräferenz
E-Mail-Vorlage
Geräte-Verwaltung (Hinzufüg. / Entfern.)
Benutzerdefiniertes Diagramm
E-Mail-Benachrichtigung
Web-Schnittstelle
In Bezug auf die Voltsoft Bedienungsanleitung, Kapitel 5.2.7: Das SL-451
•
Schallpegelmessgerät unterstützt die Echtzeit-Daten-Funktion.
Vielen Dank für Ihr Verständnis.
Ihr VOLTCRAFT-Team
Dieser Hinweis ist eine Publikation von Voltcraft®,
Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Dieser Hinweis entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2011 by Voltcraft
.
®
Version07/11
Standard
Professional
√
√
√
√
√
√
√
√
√
√
√
√
V1_0711_02-HL
IMPORTANT NOTE
SL-451 SOUND LEVEL MEASUREMENT DEVICE
Item No. 10 50 31
Dear Customer,
please note the following changes to the operating instructions:
The enclosed software is the Voltsoft standard edition. The professional version
•
(Voltsoft Datalogger, No. 10 13 33) is an optional item which you can purchase
separately. If you purchase the professional version, you will get the license key.
Follow the steps in the Voltsoft user manual, chapter 4.2, to register and upgrade
your software to the professional version.
Features compression:
User Management
Email Management
General Settings
Language Preference
Email Template
Device Management (Add / Remove)
Custom Graph
Email Alert
Web Interface
With reference to the Voltsoft user manual chapter 5.2.7, the SL-451 sound level
•
measurement device supports the real time data function.
Thank you for your kind attention.
Your VOLTCRAFT team
This note is published by Voltcraft®,
Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the
capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also
in part, is prohibited.
The note reflects the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
© Copyright 2011 by Voltcraft®.
Version07/11
Standard
Professional
√
√
√
√
√
√
√
√
√
√
√
√
V1_0711_02-HL
