- Page 1 2 0 3 0 1 L B E D I E N U N G S A N L E I T U N G M O T O R S TÄ N D E R 20301L_manual_75050_de_en.indd 1 20301L_manual_75050_de_en.indd 1 30.11.20 15:42 30.11.20 15:42...

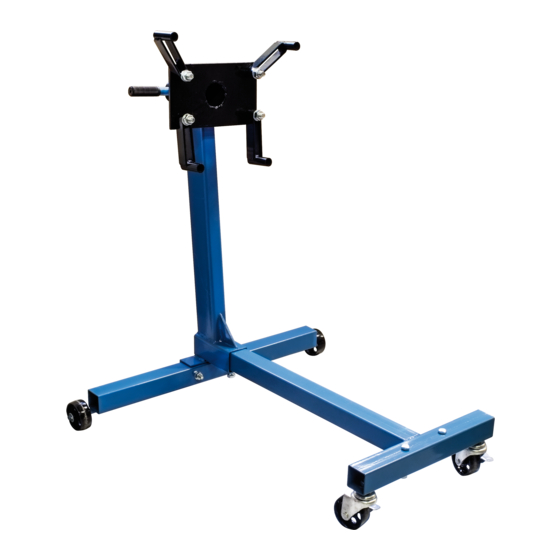

- Page 2 B E S C H R E I B U N G • Traglast 450 kg • 360° drehbar und in 8 Positionen arretierbar • Kugelgelagerte Rollen • Die 4 Aufnahmepunkte sind in Winkel und Abstand verstellbar • Die Aufnahmeplatte ist drehbar, so dass der Motor gedreht werden kann Dieser Motorständer dient zur Montage von Fahrzeugmotoren, die dem Fahrzeugchassis entnommen wurden.
- Page 3 2 0 3 0 1 L AU F B AUA N L E I T U N G Befestigen Sie die Hauptsäule (1), die Querrahmen (2) und den Vorderfuß (14) miteinander. Verwenden Sie hierzu die Schrauben der Stärke M12X80 und Feststellscheiben. Führen Sie die Schrauben von oben ein.
- Page 4 W I C H T I G Überschreiten Sie nie die zugelassene Belastungsgrenze von 450 kg. Verwenden Sie das Gerät aus- schließlich auf festem und ebenem Untergrund. Stellen Sie den Drehmechanismus der Montageplatte fest, bevor Sie die Belastung auf den Ständer übertragen. Gehen Sie sicher, dass der Motor zentriert und sicher an der Montageplatte befestigt ist.
- Page 5 2 0 3 0 1 L WA R T U N G Halten Sie den Motorständer stets sauber und gut geschmiert. Schmieren Sie alle Rollen Drehgelenke mit Motor- oder einem leichten Maschinenöl. Fetten Sie einmal jährlich die Gelenke der drehbaren Füße.
- Page 6 2 0 3 0 1 L I N S T R U C T I O N M A N UA L E N G I N E S TA N D 20301L_manual_75050_de_en.indd 6 20301L_manual_75050_de_en.indd 6 30.11.20 15:42 30.11.20 15:42...
- Page 7 2 0 3 0 1 L D E S C R I P T I O N • Carrying load 450 kg • Rotatable through 360° and lockable in 8 positions • Casters with ball bearings • The angle of the 4 attachment points and the distance between them can be adjusted •...
- Page 8 A S S E M B LY I N S T R U C T I O N S Attach main post (1) and front leg (16) to side leg (2) with bolt M12X80 (3) and spring washer (10) up from the bottom.
- Page 9 2 0 3 0 1 L I M P O R TA N T Never exceed the permitted load limit of 450 kg. Only use the unit on firm and level ground. Check the rotation mechanism of the mounting plate before transferring the load to the stand. Ensure that the motor is centred and securely fixed to the mounting plate.
- Page 10 N O T I Z E N 20301L_manual_75050_de_en.indd 10 20301L_manual_75050_de_en.indd 10 30.11.20 15:42 30.11.20 15:42...
- Page 11 2 0 3 0 1 L N O T I Z E N 20301L_manual_75050_de_en.indd 11 20301L_manual_75050_de_en.indd 11 30.11.20 15:42 30.11.20 15:42...
- Page 12 S W- S TA H L G M B H An der Hasenjagd 3 • D-42897 Remscheid Telefon: +49 2191 464380 • Fax: +49 2191 4643840 www.swstahl.de • info@swstahl.de 20301L_manual_75050_de_en.indd 12 20301L_manual_75050_de_en.indd 12 30.11.20 15:42 30.11.20 15:42...
