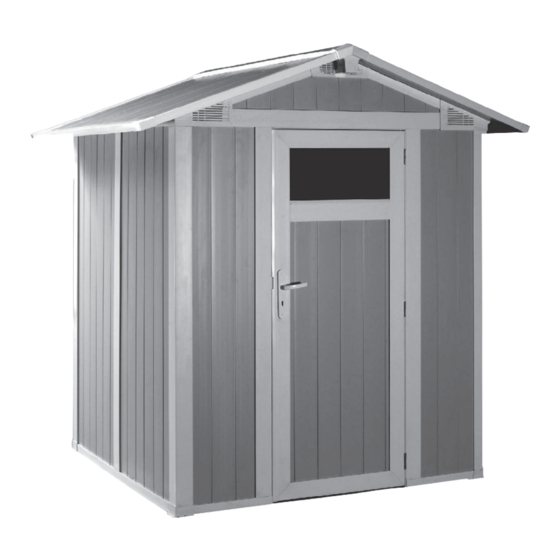

- Page 1 ABRI UTILITY 3B 1705 X 1620 ZK52 140603 À CONSERVER TO BE KEPT BITTE AUFBEWAHREN NOTICE DE MONTAGE ASSEMBLY INSTRUCTIONS AUFBAUANLEITUNG ISTRUZIONI PER IL MONTAGGIO MANUAL DE MONTAJE MONTAGE INSTRUCTIES FOLHETO DE MONTAGEM...
- Page 2 Gartenhaus / Gerätehaus Jardin GROSFILLEX. Le consigliamo di leggere Wij raden u aan om deze Recomendamos leitura aus dem Hause Grosfillex Nous vous recommandons de We recommend that you read interamente le istruzioni per il Le recomendamos lea por montage instructies grondig completa deste folheto de entschieden haben.
- Page 3 Dimensions non contractuelles données à titre indicatif Sample dimensions provided for information purposes only Maße nicht verbindlich, sie dienen nur als Anhaltspunkt Dimensioni non contrattuali, fornite a titolo indicativo Las medidas no son vinculantes, sólo sirven como punto de referencia. Afmetingen kunnen afwijken en zijn ter indicatie Dimensões não contratuais dadas a título indicativo 3B-03...
- Page 4 OUTILLAGE TOOLS • WERKZEUG • ATTREZZI • HERRAMIENTAS • GEREEDSCHAP • FERRAMENTAS Ø 6mm Ø 10mm 2,50m 10-13 30-50 mm 30-50 mm 30-50 mm 30-50 mm 1705 mm 3B-04...
- Page 5 Voor de ondergrond : Para o chão : En lo que se refiere al suelo: • Let op : een Grosfillex • Lembre-se que só se pode • Tenga en cuenta que tuinhuis kan slechts op een montar um abrigo Grosfillex...
- Page 6 3B-06...
- Page 7 3B-07...
- Page 8 3B-08...
- Page 9 3B-09...
- Page 10 (x4) M02A (x2) F4F13 (x1) A01A (x4) V13- SH03 M02A F4F13 F4F13 Ø4,2X25mm A01A Ø4,2X25mm 3B-10...
- Page 11 (x1) M02A (x1) V04- SH01 (x1) V08- SH01 (x1) V23- SH01 Ø 10mm M02A Ø 10mm Ø8X50mm Ø10mm Ø 36mm 3B-11...
- Page 12 (x1) (x3) F4B1 (x3) V03- SH09 (x3) V16- SH05 (x3) V22- SH07 Ø 6mm F4B1 Ø 6mm Ø4,2X35mm Ø14mm Ø6mm 3B-12...
- Page 13 (x1) (x2) (x2) V03- SH09 (x2) V16- SH05 (x2) V22- SH07 Ø 6mm 90° 90° 0,75m Ø 6mm Ø4,2X35mm 3B-13...
- Page 14 M02A (x1) F4B8 (x1) M02A NE PAS FIXER AU SOL • DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN • NO FIJAR AL SUELO NON FISSARE AL SUOLO • NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO F4B8 Intérieur Inside 3B-14...
- Page 15 M02A (x2) F4B1 (x1) M02A NE PAS FIXER AU SOL • DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN • NO FIJAR AL SUELO NON FISSARE AL SUOLO • NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO F4B1 Intérieur Inside M02A 3B-15...
- Page 16 F1V1 (x8) CLIC F1V1 F1V1 CLIC F1V1 F1V1 3B-16...
- Page 17 (x1) F4B1 3B-17...
- Page 18 F1V1 (x1) F1V1 F1V1 3B-18...
- Page 19 F10A (x1) F10A F10A F1V1 3B-19...
- Page 20 (x1) F1V1 + F1V1 3B-20...
- Page 21 F10A (x1) F10A F10A 3B-21...
- Page 22 (x1) 3B-22...
- Page 23 F10A (x3) (x1) (x1) F10A F10A F10A F10A 3B-23...
- Page 24 F1H13 (x1) F1H13 F1H13 3B-24...
- Page 25 F10A (x1) F10A F10A 3B-25...
- Page 26 (x1) 3B-26...
- Page 27 F10A (x1) F1H13 (x1) F10A F10A F1H13 3B-27...
- Page 28 F1H13 (x4) F10A (x1) (x1) CLIC F1H13 F10A 3B-28...
- Page 29 F1H13 (x4) (x2) F10A (x6) (x1) F1V1 (x1) F1H13 F10A F1H13 F1V1 3B-29...
- Page 30 EM16 (x1) EM17 (x1) F10A (x2) F10A F10A EM17 EM16 EM17 F10A F10A EM17 EM16 3B-30...
- Page 31 V04- SH01 (x3) V08- SH01 (x3) V23- SH01 (x2) M02B Ø10mm Ø8X50mm Ø36mm Ø10mm Ø 10mm M02B M02B 3B-31...
- Page 32 (x2) (x8) V03- SH09 V11- SH02 (x2) (x2) V20- SH08 Ø6mm Ø4X40mm Ø6mm Ø4X40mm Ø6mm Ø 6mm CLIC Ø4X45mm 3B-32...
- Page 33 (x6) (x6) V03- SH09 (x6) V16- SH05 (x6) V22- SH07 Ø6mm Ø4,2X35mm Ø 6mm Ø14mm Ø6mm 3B-33...
- Page 34 (x2) (x2) M06A F4B1 (x8) V16- SH05 (x8) V22- SH07 (x2) ET10 M06A Ø4,2X35mm Ø14mm ET10 F4B1 F4B1 Intérieur Intérieur Inside Inside 3B-34...
- Page 35 F24A4 (x1) (x2) ET10 Intérieur Intérieur Inside Inside F24A4 Intérieur F24A4 Inside F24A4 3B-35...
- Page 36 M1A1 (x2) M1A2 (x2) F4T11 (x4) M1A1 M1A2 M1A2 M1A1 F4T11 Intérieur Inside 3B-36...
- Page 37 (x1) 3B-37...
- Page 38 (x1) (x4) V05- SH06 (x4) V06- SH06 (x8) V21- SH06 A = B Ø6mm Ø18mm Ø18mm Ø6X80mm 3B-38...
- Page 39 F1T1 (x10) F1T1 CLIC 3B-39...
- Page 40 A12J (x2) A12J 3B-40...
- Page 41 EP2H (x1) (x1) EP2H 0 mm 0 mm 3B-41...
- Page 42 (x4) V11- SH02 (x2) V16- SH05 (x20) V11- SH02 Ø4X45mm Ø4,2X35mm Ø4X45mm 3B-42...
- Page 43 (x12) V11- SH02 (x3) CLIC Ø4X45mm 3B-43...
- Page 44 FP113C (x1) FP113C 3B-44...
- Page 45 F11A (x4) F11A F11A F11A 10 11 F11A 12 11 10 3B-45...
- Page 46 (x8) V13- SH03 (x8) V22- SH07 F11B Ø14mm Ø4,2X25mm Ø4,2X25mm Ø14mm Ø4,2X25mm 3B-46...
- Page 47 (x4) A03- SHA (x4) V13- SH03 (x4) V22- SH07 F11A Ø14mm Ø4,2X25mm Ø4,2X25mm Ø14mm Ø4,2X25mm 3B-47...
- Page 48 F18A-SHB (x8) A22-SHB (x8) V27-SHB (x16) F18A F18A CLIC F18A 3B-48...
- Page 49 (x20) V11- SH02 (x5) (x12) V11 - SH02 A12J Ø4X45mm Ø4X45mm Ø4X45mm 3B-49...
- Page 50 (x4) V13- SH03 (x1) M02C M02C M02C M02C Ø4,2X25mm 10 mm 3B-50...
- Page 51 (x8) V11- SH02 Ø4X45mm 3B-51...
- Page 52 (x1) 3B-52...
- Page 53 F72A (x2) F72A F72A 3B-53...
- Page 54 (x4) M10B1 (x8) V13 - SH03 (x4) F72L F72L F72L F72L F72L M10B1 M10B1 M10B1 M10B1 M10B1 Ø4,2X25mm 3B-54...
- Page 55 (x2) M10A (x4) V20- SH8 (x4) V13- SH3 M10A Ø4X40mm Ø4,2X25mm 3B-55...
- Page 56 Conseils pour rendre étanche votre abri. Matériel nécessaire présenté non fourni (adhésif d'emballage transparent, cartouche silicone, ...) Tips for a waterproof shed. Necessary tools not supplied. Consigli per rendere a tenuta stagna la vostra casetta.Materiale necessario non fornito ( nastro adesivo trasparente, silicone, etc.). Tipps zum Abdichten Ihres Hauses: Silikon, transparentes Abdichtband (nicht im Lieferumfang enthalten).
- Page 57 Liebe Kundin, lieber Kunde, Vous venez de faire l’acquisition d’un abri de jardin Grosfillex Garden We have been paying special attention to the quality of our products Home.
- Page 58 Os abrigos com dimensões reduzidas (até 5 m2) podem ser edificados e fixados Zoals op alle producten uit ons gamma is ook op dit tuinhuis een Grosfillex em lajes de brita ou em pinos para ângulos de betão. Acima dos 5 m2, garantie van toepassing, onder de volgende voorwaarden : aconselhamos sistematicamente a realização prévia de uma laje de betão...
- Page 59 3B-59...
- Page 60 KIT DE FIXATION Attachment Kit Kit di Fissagio Befestigungskit Kit de fijación Bevestigingskit Ref : 22 950 136 Grosfillex - Arbent F-01107 Oyonnax Tél. 00 33 (0)4 74 73 30 30 Fax 00 33 (0)4 74 73 32 30 www.grosfillex-gardenhome.com www.grosfillex.com...
