Summary of Contents for Helios ultraSilence ELS-GAP

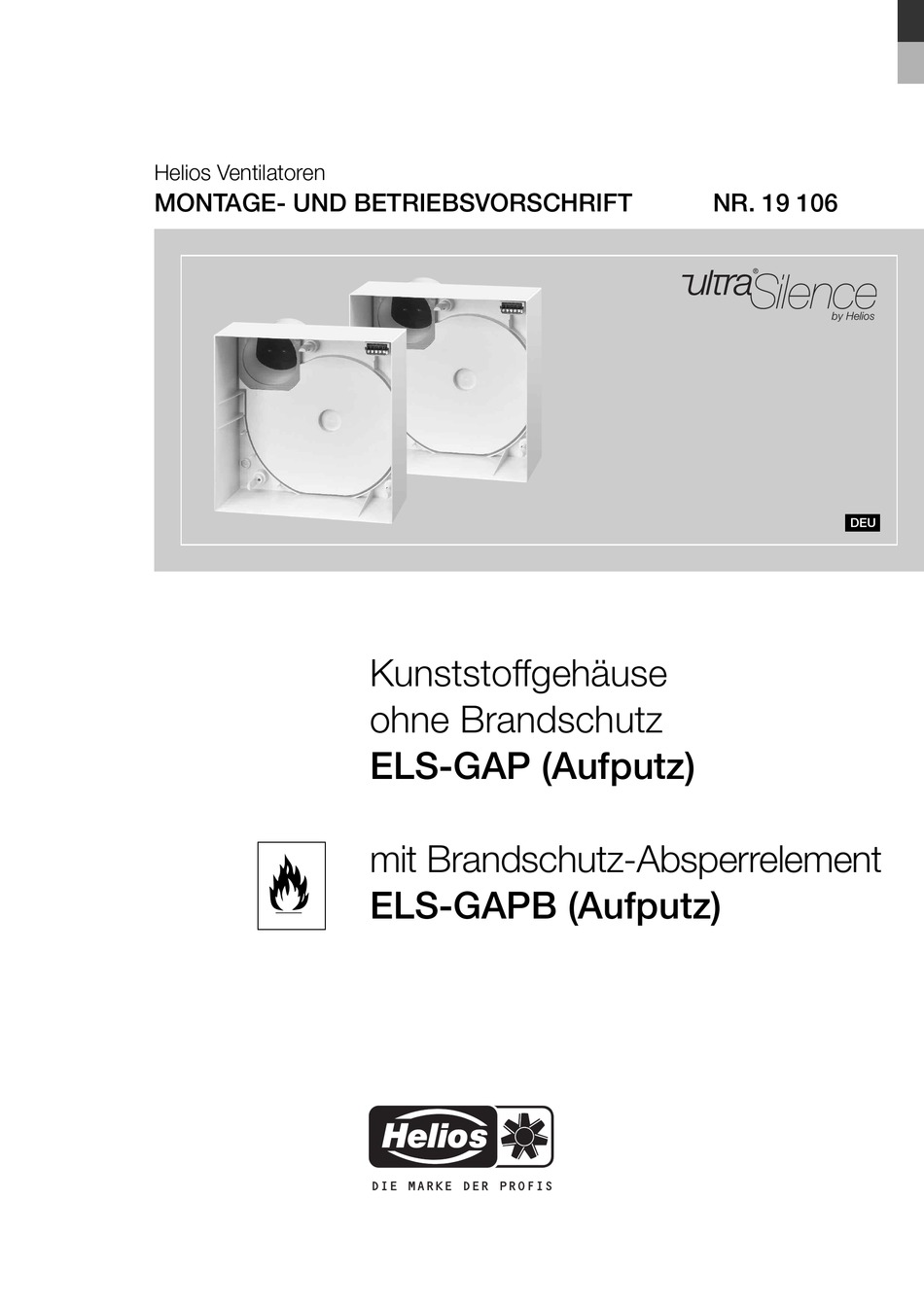

- Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19 106 Kunststoffgehäuse ohne Brandschutz ELS-GAP (Aufputz) mit Brandschutz-Absperrelement ¬ ELS-GAPB (Aufputz)
-
Page 2: Table Of Contents
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Inhaltsverzeichnis KAPITEL 1. ELS-SCHNELLÜBERSICHT ............Seite 1 Typenübersicht der Aufputzgehäuse . -
Page 3: Typenübersicht Der Aufputzgehäuse
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Typenübersicht der Aufputzgehäuse KAPITEL 1 ELS-GAP ELS-GAPB ¬ ELS-SCHNELLÜBERSICHT Aufputzgehäuse Aufputzgehäuse Kunststoff Brandschutz Best.Nr. 8127 Best.Nr. 8128 SEITE 5 SEITE 5 1.1 ELS-Zubehör ELS-ARS ELS-ZNE Umbauset zum Einbau in Elektronischer Nachlauf- ELS-V... Ausblas rückseitig, schalter mit stufenlos bestehend aus Leitblech einstellbaren Nachlaufzeiten... -
Page 4: Wichtige Informationen
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Page 5: Brandschutz
Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen. Zur Dimensionierung kann die Helios-ELS-Software eingesetzt werden. Erhältlich über die Helios Website: www.heliosventilatoren.de. -
Page 6: Lieferumfang / Verpackungseinheit
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB ELS-GAP Kunststoffgehäuse ohne Brandschutz KAPITEL 3 – geeignet zum Einbau in Gebäude ohne Brandschutzanforderung gemäß LBO (Landesbauordnung). ELS-GAPB mit Brandschutz-Absperrelement K90 ELS-LIEFERUMFANG UND – geeignet zum Einbau in Gebäude mit Brandschutzanforderung K90 in Verbindung mit der Installation von EINBAU Brandschutzdeckenschott ELS-D. -
Page 7: Einbaulage
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Einbaulage (nach links bzw. rechts 90° gedreht). Ventilgehäuse mit Rücksperrklappe um 90° drehen. ACHTUNG In allen geänderten Einbaulagen muss das Wuchtgewicht Ÿ aufgesteckt werden. Ausblass rückseitig, 90° rechts ELS-GAP ELS-GAP Ausblass rückseitig ž ž... -
Page 8: Aufputzgehäuse Els-Gap Montieren
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Aufputzgehäuse ELS-GAP montieren Die Schraubenpositionen unter Zuhilfenahme des Gehäuses an der Wand anzeichnen oder abbohren und Dübel setzen. HINWEIS Gehäuse lotrecht ausrichten und alle drei Schrauben (bauseits) fest anziehen. Dabei ist zu beachten, dass das Ge- häuse nicht verzogen wird. -
Page 9: Anschlussleitung (Aluflex-Schlauch Bzw. Stahlflex)
Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Anschlussleitung (Aluflex-Schlauch bzw. Stahlflex) Biegeradius R DN der Anschlussleitung beachten! HINWEIS Abb.8 Biegeradius R > DN Flexleitung (DN 80) auf Ausblasstutzen stecken und mit Flexband fest ver- binden. Anschlusskabel HINWEIS: Tülle kreisrund entsprechend verwendeter elektrischer Zuleitung bzw. verwendetem Leerrohr auf- HINWEIS schneiden. - Page 10 Montage- und Betriebsvorschrift Gehäuse-Typen ELS-GAP / ELS-GAPB Schaltplan-Übersicht für ELS V.. Ventilator-Serien. Das zutreffende Verdrahtungsschema für die vorgesehenen Ventilatoren bitte ankreuzen! V 60 SS-869 V 100 SS-870 V 60/35 SS-871 V 100/35 SS-872 V 100/60 SS-873 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N...
-
Page 11: Schaltplan-Übersicht Für Els V
When used in combination with a DSEL 3 controller a lamp must not be connected. Dauerphase bei Pour l'utilisation du DSEL3, Permanent life for Helios Type aucune lampe ne peut Alimentation permanente pour DSEL3 être raccordée. ELS VN, VNC, VF Typen... - Page 12 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
- Page 13 Helios Ventilatoren INSTALLATION AND OPERATING INSTRUCTIONS NO. 19106 Flame retardant polymer casing without fire protection ELS-GAP (surface mounted) with fire protection encasement ¬ ELS-GAPB (surface mounted)
- Page 14 Korrekte Entsorgung dieses Produktes (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Montage- und Betriebsvorschrift gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesund- heit nicht durch unkontrollierte Müllbeseitigung zu schaden.
- Page 15 Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB Contents CHAPTER 1. ELS QUICK OVERVIEW ............page 2 Overview of types: Surface mounted casings .
-
Page 16: Els-Accessories
Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB Overview of types: Flush mounted and surface mounted casings CHAPTER 1 ELS-GAP ELS-GAPB ¬ ELS- Fan casing for Fan casing for QUICK OVERVIEW surface mounted surface mounted plastic With fire protection Best.Nr. 8127 Ref.No. -
Page 17: Important Information
Air dampers are not allowed. The diameter of the main line can be determined with the dimensioning pattern (of Helios main catalogue). Besides, it is to be noted that with a length of the extract air duct over 1,5 m and a storey height over 2,75 m increased pressure losses develop, which must be compensated by bigger cross section of the main line. -
Page 18: Fire Protection
Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB FIRE PROTECTION Fire protection The references and regulations of the respectively valid certificates & examination reports are to be adhered to with fire protection casings and specified fire protection. An installation with discharge spigot at the bottom is not permitted. With arrangement of the casing outside of the funnel, the connecting duct must be from steel / flex. -
Page 19: Scope Of Delivery / Packing Unit
Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB ELS-GAP Flame retardant polymer casing without fire protection CHAPTER 3 – suitable for the installation in buildings without fire protection requirement ELS-GAPB Flame retardant polymer casing with fire protection encasement ELS-SHIPMENT AND –... -
Page 20: Fitting Position
Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB Fitting position (turned to left or to the right by 90°) Turn valve casing with backdraught shutter by 90°. ATTENTION In all changed fitting positions the balancing weight Ÿ must be attached. discharge to the back, 90°... -
Page 21: Installation Of Surface Mounted Casing Els-Gap
Mark and drill out the screw positions with the help of the casing on the wall and insert the plugs. Align casing perpen NOTE dicularly and tighten all three screws (not provided by Helios) firmly. It has to be taken into account that the casing is not distorted. Unevenness of the wall at the contact surface have to be levelled out. -
Page 22: Connecting Duct (Flexible Ducting Or Steal Duct)
With operation with fluorescent tubes, switch power supplies, electronically regulated halogen bulbs etc. these values can be exceeded. In this case additional suppression shielding activities (not provided by Helios) are necessary (L -, C or RC elements, protection diodes, resistors). - Page 23 Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB Wiring diagram overview for ELS V.. fan series. Tick appropriate! V 60 SS-869 V 100 SS-870 V 60/35 SS-871 V 100/35 SS-872 V 100/60 SS-873 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N...
-
Page 24: Wiring Diagram Overview For Els V.. And Various Connection Examples
DSEL 3 controller a lamp light must not be connected. Dauerphase bei Pour l'utilisation du DSEL3, Permanent life for Permanent live for Helios Type aucune lampe ne peut Alimentation permanente pour DSEL3 être raccordée. ELS VN, VNC, VF Typen SS-903 SS-904 SS-904 17.12.07... - Page 25 Installation and Operating Instructions Fan-casing-types ELS-GAP / ELS-GAPB Notes:...
- Page 26 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
