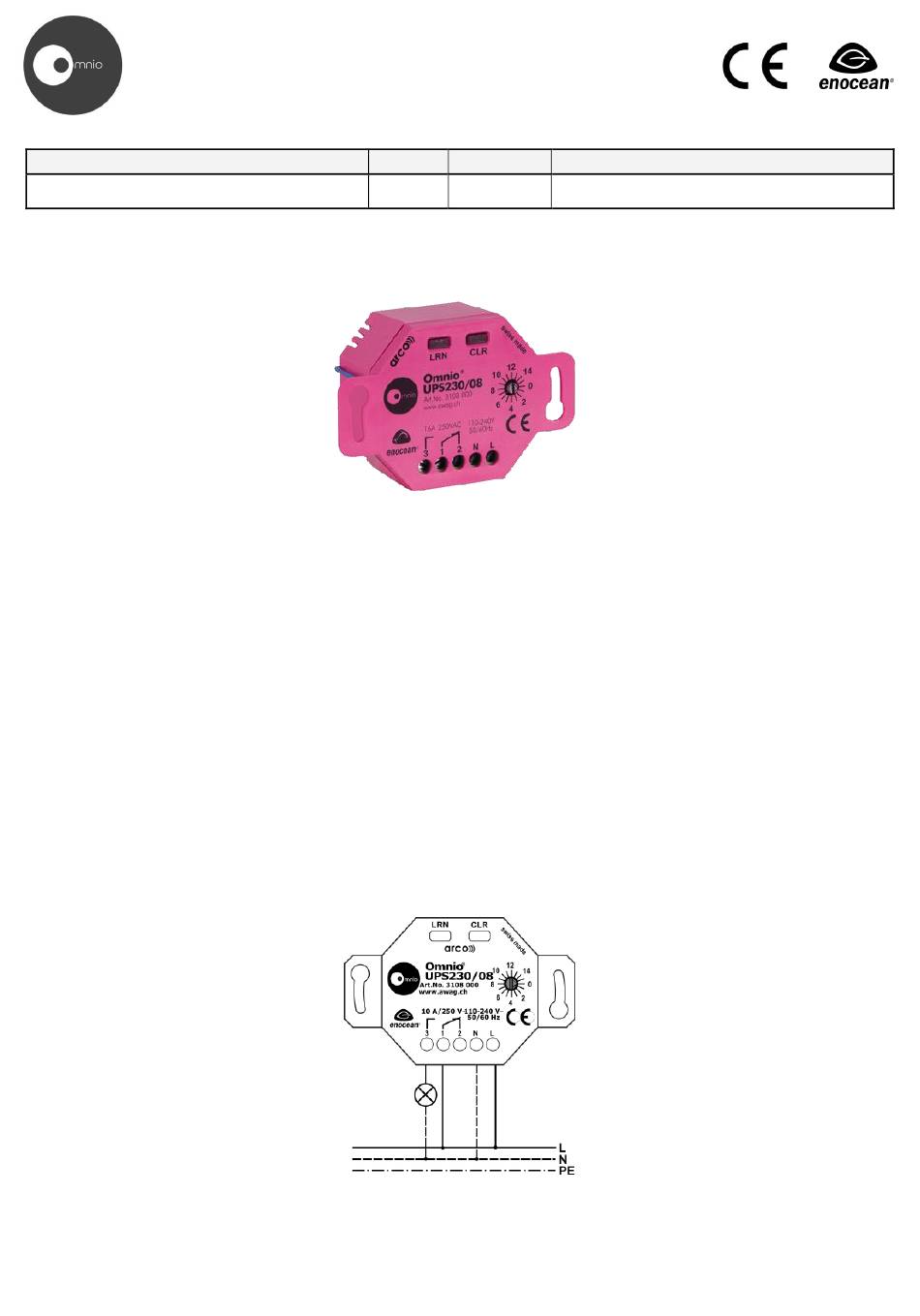

Omnio UPS230/08 Manual

Bedienungsanleitung
UP-Multi-Schaltaktor
1-Kanal
Bezeichnung
UP-Multi-Schaltaktor 1-Kanal, Wechselkontakt 10 A potentialfrei,
Versorgungsspannung 230 V~
KURZ ANLEITUNG
• Schaltaktor gemäss Schema anschliessen
• Drehschalter HEX auf 0 stellen
• LRN 2 Sekunden drücken
• Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer
Sekunde, danach ist der Sender eingelernt
• Weitere Sender einlernen
• Zum Beenden CLR drücken
FUNKTIONE N
• Ein- und Ausschalten
• Treppenlichtfunktion
• Tastenfolger
• Schrittschalter (AW20)
• Minuterie (AW23/24/25)
• Fenster- und Schiebetürüberwachung
• Programmierbare Szenen
• Anwesenheitssimulation
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-01-01
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die
Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste Pa-
rameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne ma-
nuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG
Der Omnio UP-Multi-Schaltaktor 1-Kanal UPS230/08 ist ein Gerät zum Schalten
von elektrischen Verbrauchern. Sein potentialfreier Ausgang kann von bis zu 50
Omnio Funksendern angesteuert werden. Jedem dieser Sender kann auf dem
Schaltaktor eine von über zwanzig Funktionen zugeordnet werden wie z.B. Ein-
schalten, Ausschalten, Treppenlicht, Tastenfolger, Schrittschalter (AW20), Minute-
rie (AW23/24/25), Fenster- und Schiebetürüberwachung, programmierbare Szenen
und Anwesenheitssimulation. Bidirektionale Kommunikation, EEP D2-01-01, ARCO
fähig (AWAG Remote Commissioning). Zusätzlich kann bei Reichweitenproblemen
die eingebaute Repeaterfunktion aktiviert werden. Geeignet für die Unter- oder
Aufputzmontage in Kunststoffdosen.
ANZEIGE - UND BEDIENE LEM ENTE
Klemmen
• L
Netzspannung L 110 - 240 V~
• N
Netzspannung N 110 - 240 V~
• 1
Relaiskontakt (COM)
• 2
Relaiskontakt (NC)
• 3
Relaiskontakt (NO)
Bedienelemente
• CLR
Taste und LED Clear
• LRN
Taste und LED Learn
• HEX
Drehschalter 0..15
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
UPS230/08
switching actuator, 1-channel
Typ / Type Art.-Nr./Item N°
UPS230/08 3108 000
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited number of ac-
tuators. The radio transmitter can be manually programmed and deprogrammed to
an actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by radio
without manual access to the device. The powerful software E-Tool constitutes the
key component for convenient planning, configuring and documenting projects of
any size right at your desk.
PRODUCT DESCRIPTIO N

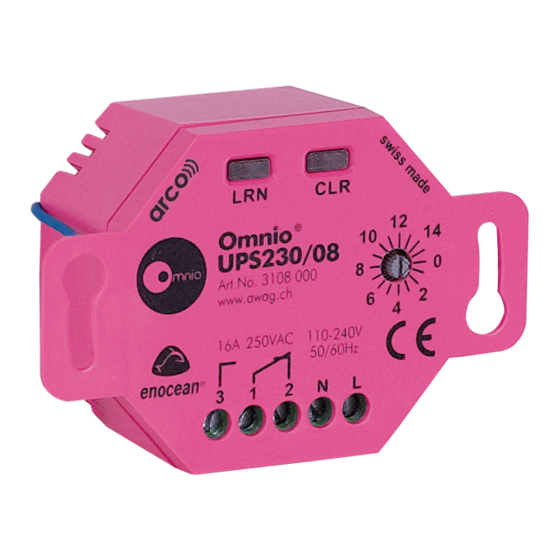

The Omnio flush mounted multi switching actuator 1-channel UPS230/08 is a de-
vice for switching electrical loads. Its potential free output is able to be controlled by
up to 50 Omnio radio transmitters. Each transmitter can be programmed with one
of over twenty different functions, for example switch on, switch off, staircase light,
sequential push-button, step-switch (AW20), timer (AW23/24/25), window and slid-
ing door surveillance, programmable scenes and presence simulation. Bidirectional
communication, EEP D2-01-01. ARCO ready (AWAG Remote Commissioning). In
addition, this actuator can be used as repeater in case of range issues. Suitable for
flush mounted sockets.
Manual
Flush mounted multi
Designation
Flush mounted multi switching actuator 1-channel,
change-over contact 10 A potential free, supply voltage 230 V~

BRIEF INSTRUCTION

• Attach switching actuator according to schematic
• Turn the rotary switch HEX to 0
• Press LRN 2 seconds
• Press handheld or wall mounted transmitter twice
while keeping it close to the actuator. CLR lights up for
a second, after that the transmitter is programmed
• Program further transmitters
• To finish press CLR

FUNCTIONS

• Switch On and Off
• Staircase light function
• Sequential push-button
• Step switch (AW20)
• Timer (AW23/24/25)
• Window and sliding door surveillance
• Programmable scenes
• Presence simulation
• Repeater function
• EnOcean Equipment Profile (EEP) D2-01-01
• ARCO ready (AWAG Remote Commissioning)
DISPL AY AND OPER ATIN G ELEM ENTS
Terminals
• L
line voltage L 110 - 240 V~
• N
line voltage N 110 - 240V~
• 1
relay contact (COM)
• 2
relay contact (NC)
• 3
relay contact (NO)
Operating elements
• CLR
button and LED clear
• LRN
button and LED learn
• HEX
rotary switch 0..15
SW: UPS_V4_180105 / V04.030 / 28.02.2018 Seite 1 / 7
EnOcean-Technologie (868 MHz)
3108000.docx / 1876011
