Bedienungsanleitung
UP-Multifunktions-Schaltaktor
1-Kanal
Bezeichnung
UP-Multifunktions-Schaltaktor 1-Kanal mit Nebenstelleneingang
Schliesskontakt 8 A potentialfrei, Versorgungsspannung 230 V~
KURZANLEITUNG
Schaltaktor gemäss Schema anschliessen
Drehschalter auf 0 stellen (Pfeil beachten)
LRN 2 Sekunden drücken
Hand- oder Wandsender in der Nähe des Schaltaktors
zweimal betätigen. CLR leuchtet während einer Sekunde,
danach ist der Sender eingelernt
Weitere Sender einlernen
Zum Beenden CLR drücken
FUNKTIONEN
Ein- und Ausschalten
Treppenlichtfunktion
Tastenfolger
Schrittschalter (AW20)
Minuterie (AW23/24/25)
Fenster- und Schiebetürüberwachung
Programmierbarer Nebenstelleneingang
Programmierbare Szenen
Anwesenheitssimulation
Repeaterfunktion
EnOcean Equipment Profile (EEP) D2-01-01
ARCO fähig (AWAG Remote Commissioning)
ALLGEMEIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste
Parameter zugeordnet werden.
PRODUKTBESCHREIBUNG

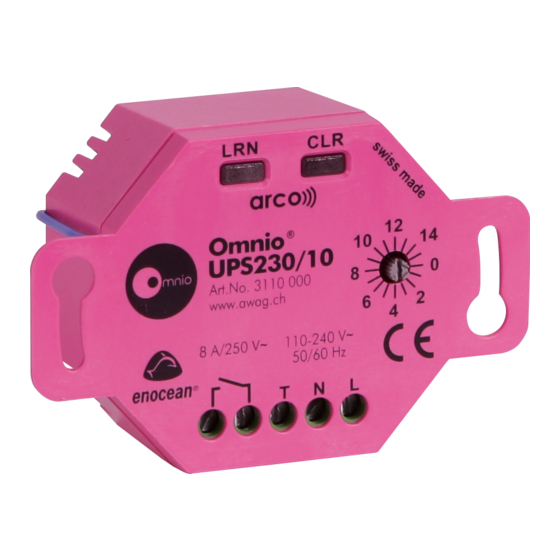

Der Omnio UP-Multifunktions-Schaltaktor 1-Kanal UPS230/10 ist ein Gerät zum
Schalten von elektrischen Verbrauchern. Sein potentialfreier Ausgang kann von
bis zu 30 Omnio Funksendern angesteuert werden. Jedem dieser Sender kann
auf dem Schaltaktor eine von über zwanzig unterschiedlichen Funktionen
zugeordnet werden wie z.B. Schalter, Taster, Treppenhauslichtfunktion 10 s – 3 h,
Schrittschalter, Energiesparschalter, Minuterie 10 s – 3 h, Ausschaltverzögerung
1 s – 60 h und programmierbare Szenen. Diese Funktionen kann man auch einem
am Nebenstelleneingang angeschlossenen konventionellen Taster oder Schalter
zuweisen. Dank bidirektionaler Kommunikation erfolgt zyklisch oder bei Zustands-
änderung eine Rückmeldung gemäss EnOcean Equipment Profile (EEP) D2-01-
01. Zusätzlich kann bei Reichweitenproblemen die eingebaute Repeaterfunktion
aktiviert werden. Geeignet für die Unter- oder Aufputzmontage in Kunststoffdosen.
INSTALLATION
Das Gerät ist für feste Installation in Innenräumen (trockene Räume)
zum Einbau in Kunststoffdosen durch autorisiertes Fachpersonal
unter Einhaltung der technischen Daten und gängigen Sicherheits-
vorschriften bestimmt.
Das Gerät muss mit einem Leitungsschutzschalter abgesichert
werden.
TECHNISCHE DATEN
Absicherung des Gerätes (Sicherungsautomat / Sicherung)
Induktive Last (cosφ = 0.6)
Fluoreszenzlampen (cosφ = 0.9, C = 140 µF)
Dauerkurzschlussfest (Steuerteil)
EnOcean Equimpent Profile (EEP)
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
UPS230/10
Spannungsversorgung
Standby-Verbrauch
Lastausgang
Schaltkontakt
1 Schliesskontakt potentialfrei, bistabiles Relais
Bemessungsstrom
Glühlampen
Nebenstelleneingang T
Potentialgebundener Kontakt zwischen T und L
Schraubklemmen
Schutzart
Überspannungsschutz
Technologie
EnOcean TCM320 bidirektional / bidirectional
Funkmodul
Umweltbedingungen
-20 ... + 40 °C / 5 .. 90 % rH non condensing
Gehäuse
Gewicht
EC-Direktiven
Normen
EN 60669-1/-2-1/-2-2, EN 61000-3-2/-3-3, EN 62493
Multi-functional flush mounted
switching actuator, 1 channel
Typ / Type
Art.-No./Item N°
UPS230/10
3110 000
GENERAL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited amount of
actuators. The radio transmitter can be programmed and deprogrammed to an
actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
PRODUCT DESCRIPTION
The Omnio multi-functional flush mounted switching actuator 1-channel
UPS230/10 is a device for switching electrical loads. Its potential free output is
able to be controlled by up to 30 Omnio radio transmitters. Each transmitter can
be programmed with one of over twenty different functions, for example switch,
push-button, staircase lighting (10s...3h), step-switch, energy saving switch, time
controlled switch (10s...3h), switch-off delay (1s...60h) and different scenes.
These functions can also be assigned to a conventional push-button or a switch
connected to the extension input. Thanks to bidirectional
feedback is given in cyclic manner or as soon as the state changes according to
the EnOcean Equipment Profile (EEP) D2-01-01. In addition this actuator can be
used as repeater in case of range issues. Suitable for flush mounted sockets.
INSTALLATION
This device is suitable for flush mounted sockets installed indoors
(dry rooms) through authorised personnel in compliance with the
technical data and common safety regulations.
This device needs to be protected by a circuit breaker.
UPS230/10
110-240 V~ 50/60 Hz
0.6 W
13 A
1 isolated closing contact, latch relay
16 A / 240 V~
8 A / 240 V~
8 A / 240 V~
10 AX / 240 V~
Non-isolated contact between T and L
4 mm²
IP20
EnOcean 868 MHz
D2-01-01
Lexan, ø 51 x 25 mm
45 g
2006/95/EC, 2004/108/EC
Manual
EnOcean-Technologie (868 MHz )
Designation
Multi-functional flush mounted switching actuator 1-channel with
extension input, closing contact 8 A potential free
supply voltage 230 V~
BRIEF INSTRUCTION
Attach switching actuator according to schematic
Turn the rotary switch to 0 (please note arrow)
Press LRN 2 seconds
Press handheld of wall mounted transmitter twice and keep it
close to the actuator. CLR lights up for a second, after that the
transmitter is programmed
Program further transmitters
To finish press CLR
FUNCTIONS
Switch On and Off
Staircase light function
Sequential push-button
Step switch (AW20)
Timer (AW23/24/25)
Window and sliding door surveillance
Programmable extension input
Programmable scenes
Presence simulation
Repeater function
EnOcean Equipment Profile (EEP) D2-01-01
ARCO ready (AWAG Remote Commissioning)
TECHNICAL SPECIFICATIONS
Voltage supply
Standby power consumption
Hardware protection (automatic circuit breaker / fuse)
Power output
Switch contact
Rated current
Inductive load (cosφ = 0.6)
Incandescent lamp
Fluorescent lamp (cosφ = 0.9, C = 140 µF)
Extension input T
Screw terminals
Protection class
Overvoltage protection
Permanently shortcircuit proof (control unit)
Technology
Radio module
EnOcean Equipment Profile (EEP)
Environment
Housing
Weight
EC-Directives
Standards
communication
3110000.docx / 1876013
V04.021 / 29.04.2016 Seite 1 / 6
