Summary of Contents for Concept2 OPP2060

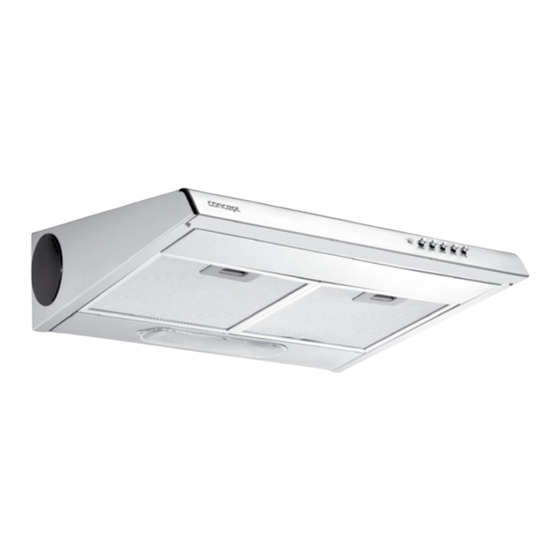

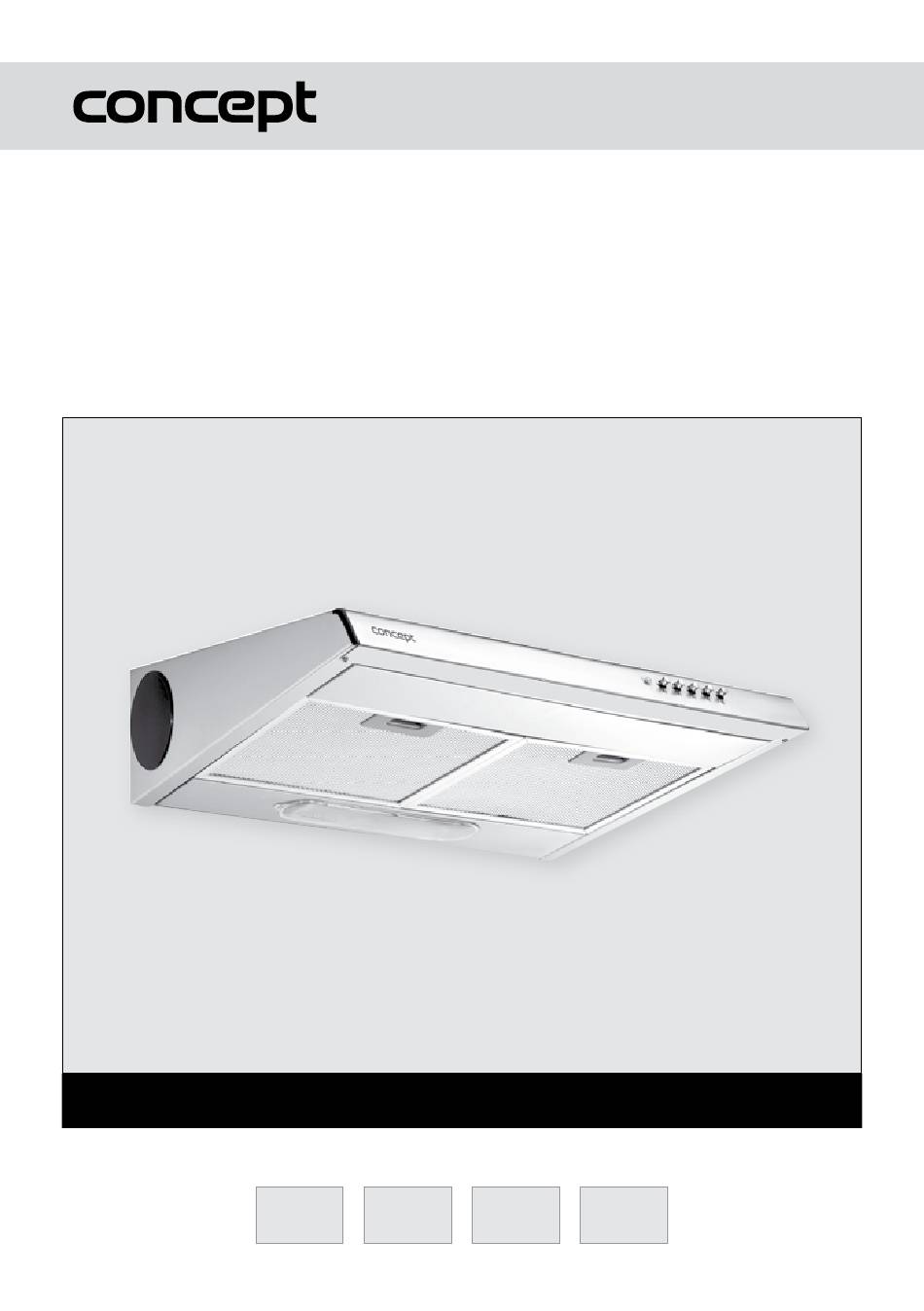

- Page 1 Odsavač par podstavný Odsávač pár podstavný Wyciąg kuchenny podstawiany Vapor island absorber OPP2060...
-
Page 3: Table Of Contents
320 m3/h Počet tukových filtrů Režim odvětrávání nebo recirkulace Osvětlení 1 x 40 W žárovka Hmotnost 4,8 kg Hlučnost, odvětrávání/recirkulace < 54/56 dB(A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPP2060... -
Page 4: Důležitá Upozornění
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel, nebezpečí požáru a poškození spotřebiče! • Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru! • Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru! • Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy. OPP2060... -
Page 5: Popis Výrobku
A Tělo spotřebiče B Ovládací panel C Horní výstupní otvor D Boční výstupní otvory E Zadní výstupní otvor Příslušenství F Zpětná klapka POPIS OVLÁDACÍHO PANELU 1. Kontrolka provozu 2. Tlačítka pro nastavení stupně výkonu ventilátoru 3. Tlačítko pro zapnutí/vypnutí osvětlení OPP2060... -
Page 6: Návod K Obsluze
1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto filtry odstraňte. 2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu. Vyčistěte je jemným kartáčkem, opláchněte čistou vodou a nechte oschnout. 3. Úplně suché filtry opačným postupem nasaďte zpět. Obr. 1 OPP2060... -
Page 7: Instalace Spotřebiče
4. Spodním otvorem ve spotřebiči uvidíte upevňovací otvory pro zavěšení. Vyznačte si jejich polohu na stěně a na spodní stěně skříňky. 5. Vyznačte si polohu a průměr otvoru pro výstupní potrubí. Obr. 3 6. Vyvrtejte otvory pro zavěšení na zeď, příp. i pro výstupní potrubí. 7. Upevněte spotřebič přiloženými hmoždinkami a vruty na stěnu (Obr. 4). OPP2060... - Page 8 části spotřebiče. 11. Nasaďte tukový (příp. uhlíkový) filtr. 12. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 5 Demontáž Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé části spotřebiče. DOKOUPITELNÉ PŘÍSLUŠENSTVÍ Kovový tukový filtr 1 ks obj. kód 61990008 cena dle platného ceníku Uhlíkový filtr 1ks obj. kód 61990005 cena dle platného ceníku OPP2060...
-
Page 9: Servis
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPP2060... - Page 10 < 54/56 dB(A) predstavuje hladinu A akustického Hmotnosť 4,8 kg výkonu vzhĺadom na referenčný Hlučnosť, odvetrávanie/recirkulácia < 54/56 dB(A) akustický výkon 1 pW. Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia. OPP2060...
-
Page 11: Dôležité Upozornenie
Pri použití nádob menších než odporúčaných by plameň horel aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel, nebezpečenstvo požiaru a poškodenie spotrebiča! • Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo požiaru! • Dodržiavajte intervaly na výmenu a čistenie filtrov (minimálne každé 2 mesiace). Pri nedodržaní týchto požiadaviek vzniká vplyvom usadzovania tuku vo filtroch nebezpečenstvo požiaru! OPP2060... -
Page 12: Popis Výrobku
A Telo spotrebiča B Ovládací panel C Horný výstupný otvor D Bočné výstupné otvory E Zadný výstupný otvor Príslušenstvo F Spätná klapka POPIS OVLÁDACIEHO PANELA 1. Signalizátor prevádzky 2. Tlačidlá pre nastavenie stupňa výkonu ventilátora 3. Tlačidlo pre zapnutie/vypnutie osvetlenia OPP2060... -
Page 13: Návod Na Obsluhu
Pri normálnom používaní spotrebiča by kovové tukové filtre mali byť vyčistené každé 2 mesiace. V prípade častejšieho smaženia alebo fritovania tento interval skráťte. Nepoužívajte spotrebič bez riadne nasadených kovových tukových filtrov! 1. Kovové filtre vyberte (Obr. 1). Pokiaľ sú osadené uhlíkovými filtrami, tak tieto filtre odstráňte. 2. Nechajte kovové filtre odmočiť v teplej vode s prídavkom saponátu. Vyčistite ich jemnou kefkou, opláchnite čistou vodou a nechajte uschnúť. Obr. 1 3. Úplne suché filtre opačným postupom nasaďte naspäť. OPP2060... -
Page 14: Inštalácia Spotrebiča
5. Vyznačte si polohu a priemer otvoru pre výstupné potrubie. Obr. 3 6. Vyvŕtajte otvory pre zavesenie na stenu, príp. i pre výstupné potrubie. 7. Upevnite spotrebič priloženými hmoždinkami a vrutmi na stenu (Obr. 4). OPP2060... - Page 15 časti spotrebiča. 11. Nasaďte tukový (príp. uhlíkový) filter. 12. Pripojte prívodný kábel do zásuvky elektrického napätia. Obr. 5 Demontáž Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete, potom opačným postupom demontujte jednotlivé časti spotrebiča. DOKÚPITEĽNÉ PRÍSLUŠENSTVO Kovový tukový filter 1 ks obj. kód 61990008 cena podľa platného cenníka Uhlíkový filter 1 ks obj. kód 61990005 cena podľa platného cenníka OPP2060...
-
Page 16: Servis
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPP2060... - Page 17 600 mm Głębokość 480 mm Wysokość 150 mm Średnica rury wylotowej 100 mm Ilość wentylatorów Ilość stopni wydajności wentylatora Wydajność maks. 320 m Ilość filtrów tłuszczowych Funkcja wyciągowa lub recyrkulacyjna Oświetlenie 1 x 40 W żarówka Ciężar 4,8 kg Poziom hałasu, wyciąg/recyrkulacja < 54/56 dB(A) Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją. OPP2060...
-
Page 18: Ważne Ostrzeżenia
• W czasie frytowania lub smażenia potraw trzeba je stale doglądać. Przy przegrzaniu oleju grozi niebezpieczeństwo pożaru! • Należy przestrzegać terminów wymiany i oczyszczania filtrów (minimalnie, co 2 miesiące). W przypadku nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w filtrach może powstać niebezpieczeństwo pożaru! OPP2060... -
Page 19: Opis Produktu
OPIS PRODUKTU A Korpus urządzenia B Panel sterowania C Górny otwór wylotowy D Boczne otwory wylotowe E Tylny otwór wylotowy Akcesoria F Klapa zwrotna OPIS PANELU STEROWANIA 1. Kontrolka pracy 2. Przyciski ustawienia wydajności wentylatora 3. Przycisk włączenia/wyłączenia oświetlenia OPP2060... -
Page 20: Instrukcja Obsługi
Nie wolno używać urządzenia bez prawidłowo założonych metalowych filtrów tłuszczowych! 1. Wyjąć filtry metalowe (Rys. 1). Jeżeli włożone są filtry węglowe należy je również wyjąć. 2. Filtry metalowe należy odmoczyć w ciepłej wodzie z dodatkiem środka myjącego. Wyczyścić je miękką szczoteczką, opłukać czystą wodą i pozostawić do wyschnięcia. Rys. 1 3. Całkiem suche filtry należy włożyć z powrotem. OPP2060... -
Page 21: Instalacja Urządzenia
2. Dla trybu wyciągowego należy wybrać jeden z trzech otworów wylotowych. Niewykorzystywane otwory muszą być zamknięte załączonymi osłonami, aby nie obniżyć sprawności urządzenia. W trybie recyrkulacji należy zamknąć wszystkie cztery otwory wylotowe. 3. Przyłożyć urządzenie do dolnej płyty wiszącej szafki mebli kuchennych. Skontrolować zgodnie z Rys. 3 minimalną, wymaganą wysokość montażową urządzenia (650 mm dla elektrycznych i 750 mm dla gazowych płyt grzewczych). 4. Poprzez dolny otwór w urządzeniu widać będzie otwory montażowe do zawieszenia. Należy wyznaczyć ich położenie na ścianie i na dolnej płycie szafki. 5. Należy również oznaczyć położenie i średnicę otworu rury wylotowej. Rys. 3 6. Wywiercić otwory do zawieszenia na ścianie, ewentualnie również dla rury wylotowej. 7. Umocować urządzenie do ściany przy pomocy załączonych kołków i wkrętów (Rys. 4). OPP2060... - Page 22 10. W trybie recyrkulacji powietrze wyjściowe będzie wydmuchiwane przez otwory w górnej, przedniej części urządzenia. Dla trybu recyrkulacyjnego należy urządzenie przygotować w sposób następujący: a) Zamknąć przy pomocy załączonych osłon wszystkie cztery otwory wylotowe. d) Przełączyć przycisk na wewnętrznej stronie górnej pokrywy (Rys. 5, poz. A) do dolnego położenia krańcowego zostanie otwarty wylot powietrza w górnej, przedniej części urządzenia. 11. Włożyć filtr tłuszczowy (ew. węglowy). 12. Dalej należy podłączyć kabel zasilający do gniazdka elektrycznego. Rys. 5 Demontaż Przy demontażu najpierw należy odłączyć kabel zasilający z sieci, a następnie w sposób odwrotny zdemontować poszczególne części urządzenia. AKCESORIA (DO ZAKUPU) Metalowy filtr tłuszczowy 1 szt. kod zamówienia 61990008 cena wg obowiązującego cennika Filtr węglowy 1 szt. kod zamówienia 61990005 cena wg obowiązującego cennika OPP2060...
-
Page 23: Serwis
• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych. • Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych. • Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku. Recykling urządzenia elektrycznego po upływie jego żywotności: Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt. OPP2060... -
Page 24: Technical Parameters
Under upper cupboard Width 600 mm Depth 480 mm Height 150 mm Output piping diameter 100 mm Number of fans Number of fan power levels Capacity Maximum 320 m Number of fat filters Mode Airing or re-circulation Lighting 1 x 40 W bulb Weight 4.8 kg Noise level, airing/re-circulation < 54/56 dB(A) The manufacturer reserves the right to perform technical modifications and design changes without prior notice. OPP2060... -
Page 25: Important Notices
• Check the appliance and power cord for damage regularly. Never switch on a damaged appliance. • Do not immerse the power cord, plug, or appliance in water or any other liquid. • Make sure that all controls are in the OFF position when the appliance is not in use. • Do not handle open flame under the unit (e.g. flaming)! If you remove a cooking vessel from a gas stove, turn down the flame to the minimum, or turn it off! Make sure the diameter of the burner of the gas stove or gas hotplate corresponds to the cookware used. When using smaller than recommended vessels, the flames could touch the sides, and plastic handles could be scorched – risk of fire and damage to the unit! • When you deep-fry or fry food, keep it under continuous supervision. When oil is overheated, there is a risk of fire! • Keep the intervals for replacement and cleaning of the filters (every 2 months at minimum). If these instructions are not followed, there is a risk of fire due to fat sediments in the filters! • For the ventilation ducts all the applicable standards and regulations shall be observed. • The diameter of the duct pipeline for the airing mode should be approximately the same as the diameter of the OPP2060... -
Page 26: Product Description
A Body of the unit B Control panel C Upper output hole D Side output holes E Back output hole Accessories F Backflow valve DESCRIPTION OF THE CONTROL PANEL 1. Operating light 2. Fan power level setting buttons 3. Lighting ON/OFF button OPP2060... -
Page 27: Operating Instructions
CLEANING AND REPLACING THE FILTERS a) Metal fat filters Under normal use, the metal fat filters should be cleaned every 2 months. In case of more frequent frying or deep frying, shorten the interval. Do not use the unit without properly mounted metal fat filters! 1. Remove the metal filters (Fig. 1). If carbon filters are mounted, remove them. 2. Put the metal filters in warm water with a detergent. Clean them with a soft brush, rinse with clean water and let dry. 3. Remount the completely dry filters following the reverse steps. Fig. 1 OPP2060... -
Page 28: Unit Nstallation
2. Select one of the three output holes for the airing mode. Unused holes shall be covered by the supplied casings so as not to reduce the performance of the unit. For the re-circulation mode, close all the four output holes. 3. Put the unit on the lower edge of the upper cupboard of the kitchen set. Check the minimum required height according to Fig. 3 (650 mm for electric, and 750 mm for gas hotplates). 4. You will see the fixing holes through the lower orifice of the unit. Mark the positions on the wall and bottom side of the cupboard. 5. Mark the position and diameter of the hole for output piping. 6. Drill the fixing holes in the wall, possibly also for the output piping. Fig. 3 7. Fix the unit to the wall using the supplied wall plugs and screws (Fig. 4). OPP2060... - Page 29 9. Mount the backflow valve on the output hole, and connect the output hole of the fan to the hole in the wall using a flexible pipe. Note: Flexible pipe is not supplied. 10. The output air will be blown through the holes in front panel of the unit in the re-circulation mode. The following adjustment shall be made for the re-circulation mode: a) Close all four output holes using the supplied casings. d) Operate the lever on the inner side of the top cover (Fig. 5, Pos. A) to the lower position you will open the air output on the upper front part. 11. Mount the fat (or carbon) filter. 12. Plug the supply cable into the wall outlet. Fig. 5 Removal Before removal, disconnect the power cable from the wall outlet; follow the reverse steps to remove individual parts of the unit. SUPPORTED ACCESSORIES Metal filter 1 pc Ord. No. 61990008 Price: See price list Carbon filter 1 pc Ord. No. 61990005 Price: See price list OPP2060...
-
Page 30: Service
• Packaging materials and obsolete appliances should be recycled. • The transport box may be disposed of as sorted waste. • Polyethylene bags shall be handed over for recycling. Appliance recycling at the end of its service life: A symbol on the product or its packaging indicates that this product should not go into household waste. It must be taken to the collection point of an electric and electronic equipment recycling facility. By making sure this product is disposed of properly, you will help prevent the negative effects on the environment and human health that would otherwise result from inappropriate disposal of this product. You can learn more about recycling this product from your local authorities, a household waste disposal service or in the shop where you bought this product. OPP2060... - Page 32 Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800, 565 01 Choceň, Tel. +420 465 322 895, Fax: +420 465 473 304, www.my-concept.cz Elko Valenta Slovakia s. r. o., Kasárenská 396/14, 911 05 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466, www.my-concept.sk Elko Valenta Polska Sp.
