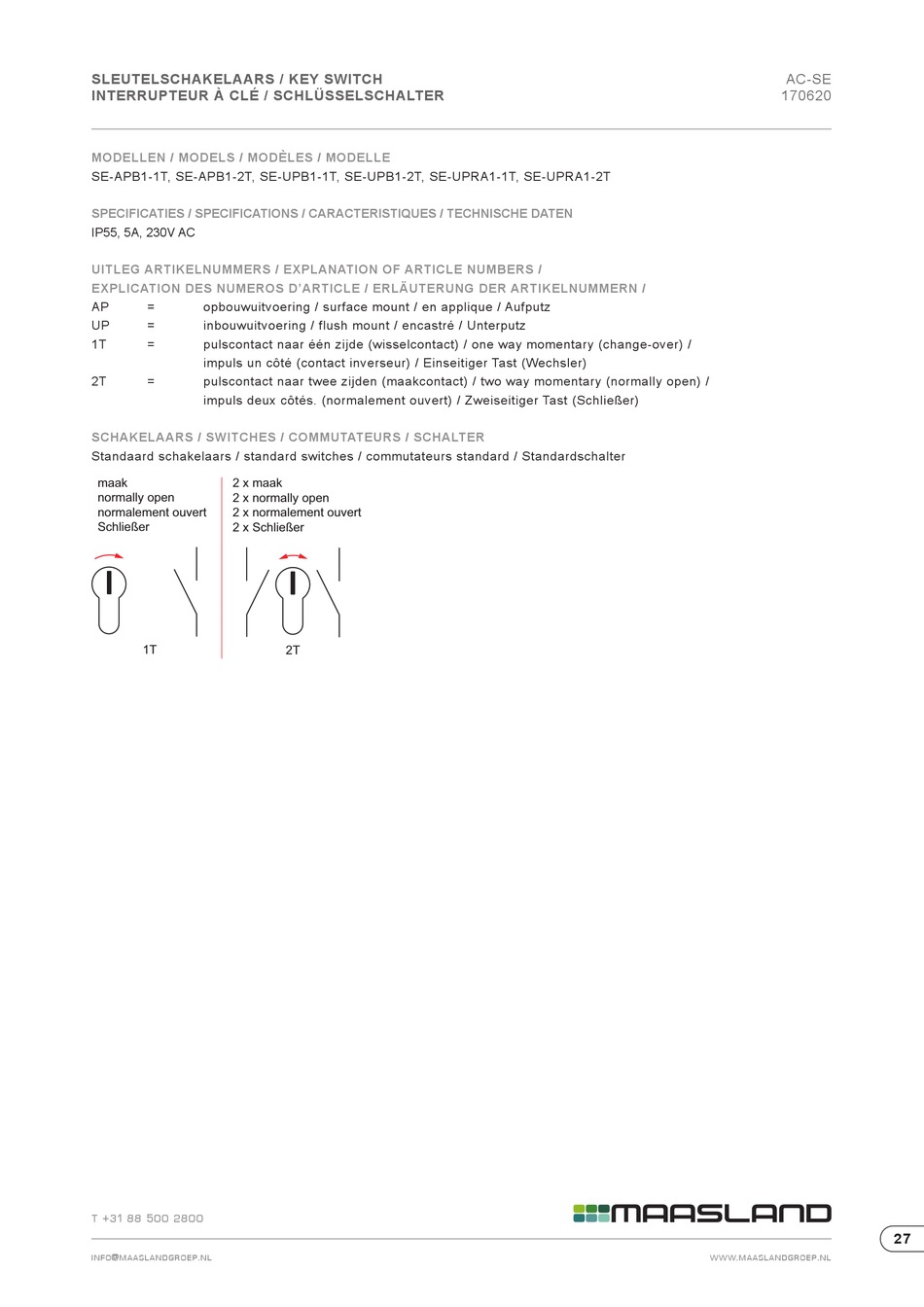

SLEUTELSCHAKELAARS / KEY SWITCH
INTERRUPTEUR À CLÉ / SCHLÜSSELSCHALTER
MODELLEN / MODELS / MODÈLES / MODELLE
SE-APB1-1T, SE-APB1-2T, SE-UPB1-1T, SE-UPB1-2T, SE-UPRA1-1T, SE-UPRA1-2T
SPECIFICATIES / SPECIFICATIONS / CARACTERISTIQUES / TECHNISCHE DATEN
IP55, 5A, 230V AC
UITLEG ARTIKELNUMMERS / EXPLANATION OF ARTICLE NUMBERS /
EXPLICATION DES NUMEROS D'ARTICLE / ERLÄUTERUNG DER ARTIKELNUMMERN /
AP
=
opbouwuitvoering / surface mount / en applique / Aufputz
UP
=
inbouwuitvoering / flush mount / encastré / Unterputz
1T
=
pulscontact naar één zijde (wisselcontact) / one way momentary (change-over) /
impuls un côté (contact inverseur) / Einseitiger Tast (Wechsler)
2T
=
pulscontact naar twee zijden (maakcontact) / two way momentary (normally open) /
impuls deux côtés. (normalement ouvert) / Zweiseitiger Tast (Schließer)
SCHAKELAARS / SWITCHES / COMMUTATEURS / SCHALTER
Standaard schakelaars / standard switches / commutateurs standard / Standardschalter
maak
2 x maak
normally open
2 x normally open
normalement ouvert
2 x normalement ouvert
Schließer
2 x Schließer
1T
t +31 88 500 2800
info@maaslandgroep.nl
2T
AC-SE
170620
www.maaslandgroep.nl
27
Advertisement
Table of Contents
Related Manuals for MAASLAND SE-APB1-1T
Summary of Contents for MAASLAND SE-APB1-1T
- Page 1 AC-SE INTERRUPTEUR À CLÉ / SCHLÜSSELSCHALTER 170620 MODELLEN / MODELS / MODÈLES / MODELLE SE-APB1-1T, SE-APB1-2T, SE-UPB1-1T, SE-UPB1-2T, SE-UPRA1-1T, SE-UPRA1-2T SPECIFICATIES / SPECIFICATIONS / CARACTERISTIQUES / TECHNISCHE DATEN IP55, 5A, 230V AC UITLEG ARTIKELNUMMERS / EXPLANATION OF ARTICLE NUMBERS / EXPLICATION DES NUMEROS D’ARTICLE / ERLÄUTERUNG DER ARTIKELNUMMERN /...
- Page 2 SLEUTELSCHAKELAARS / KEY SWITCH AC-SE INTERRUPTEUR À CLÉ / SCHLÜSSELSCHALTER 170620 INSTALLATIE - Zorg bij de opbouw uitvoering dat de behuizing stevig op de muur wordt gemonteerd. - Zorg bij de inbouw uitvoering dat de behuizing stevig in de muur wordt gemonteerd en zorg daarbij dat de voorzijde van de sleutelschakelaar gelijk met de muur ligt.
- Page 3 SLEUTELSCHAKELAARS / KEY SWITCH AC-SE INTERRUPTEUR À CLÉ / SCHLÜSSELSCHALTER 170620 INSTALLATIE - Pour la version pour montage apparent, veillez à ce que le coffre soit solidement fixé au mur. - Pour la version pour montage encastré, veillez à ce que le coffre soit solidement imbriqué dans le mur, en veillant à ce que la face du commutateur à...
- Page 4 SLEUTELSCHAKELAARS / KEY SWITCH AC-SE INTERRUPTEUR À CLÉ / SCHLÜSSELSCHALTER 170620 AFMETINGEN / DIMENSIONS / DIMENSIONS / ABMESSUNGEN t +31 88 500 2800 www.maaslandgroep.nl info@maaslandgroep.nl...
