OLBA Thermotronic Manual

NOTICE THERMOSTAT PROPORTIONNEL
"Thermotronic"
Ce thermostat très précis "Thermotronic" est un thermostat dit proportionnel. Cela veut dire qu'au moment du branchement, le
chauffage fonctionnera à 100% jusqu'à ce que la température mise au point, ait été presque atteinte.
Au moment où le thermostat a presque atteint la température mise au point, le thermostat commencera à donner des
impulsions de tension par lesquelles la température restera très constante. Vous pouvez voir ces impulsions sur l'ampoule LED
rouge sur le boitier. La précision de ce thermostat est entre 0.05 et 0.08 degrés Celsius! C'est-à-dire entre 5/100 et 8/100
degrés!
Si vous n'atteignez pas cette précision, vérifier les points suivants :
Thermomètre pas au même endroit que la sonde
1
2 Grande distance entre le chauffage et la sonde
Chauffage à trop grande puissance (cela arrive régulièrement!)
3
Caisson mal isolé
4
LE THERMOSTAT:

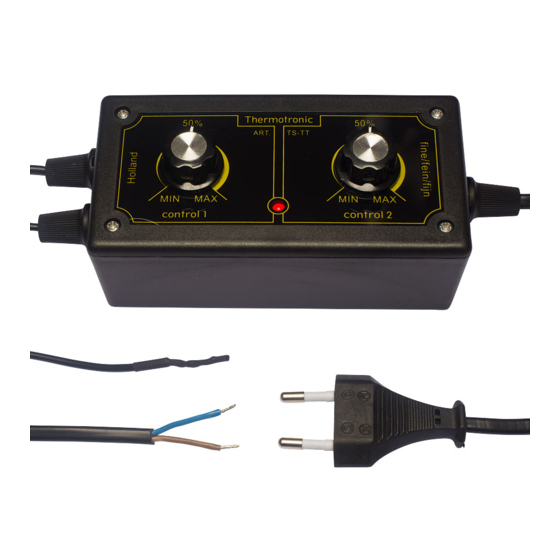

Le "Thermotronic" a 2 boutons de réglage, à savoir control 1 et control 2.
control 1: règle la portée totale de la température entre 28-42 degrés Celsius
control 2: réglage de précision avec une portée de moins d'un degré Celsius
A. Le cordon de 2 mètres avec fiche est pour le branchement dans votre prise de courant (220-240 Volt).
B. Le cordon fin rond avec au bout la petite sonde NTC, est pour l'enregistrement de la température.
C. Le cordon plat d'environ 1 mètre avec 3 fils de branchement est pour le branchement direct au chauffage.
BRANCHEMENT:
1. Brancher le cordon plat avec fils bleu/marron au chauffage.
2. Vérifier que la sonde se trouve au bon endroit dans la couveuse (près des œufs) Il est très important que la sonde se
trouve au niveau des œufs, dans une couveuse à ventilation naturelle. Ceci est aussi le mieux pour une couveuse à
moteur (avec ventilateur).
3. Branchez la prise secteur (220-240 Volt).
4. Mettez le réglage de précision au milieu (50%) et mettez le thermostat au point avec le bouton de réglage normal
(gauche).
5. Utilisez le réglage de précision pour de petites corrections.
Spécifications techniques:
220/240 Volt (AC)
Max. 400 Watt
Tension de la sonde protégée
TRAITEMENT DES APPAREILS ELECTRIQUES ET ELECTRONIQUES EN FIN DE VIE
L'appareil, son emballage ainsi que ses accessoires, après usure, doivent faire l'objet du tri sélectif & être déposés dans
-
des points de collecte adaptés
Pour la collecte des appareils électriques obsolètes, il convient de vous rapprocher de votre mairie qui vous renseignera
-
sur les moyens de collecte mis à votre disposition.
Le respect de ces procédures favorise le recyclage des DEEE (déchets issus des appareils électriques et électroniques) et
-
donc la préservation de notre environnement, ne jetez pas vos équipements électriques usagés à la poubelle.
-
GARANTIE DE 12 MOINS (SI BRANCHÉ CORRECTEMENT)
LE BRANCHEMENT DE CE PRODUIT DOIT ÊTRE REALISÉ PAR UNE PERSONNE QUALIFIÉ.
OLBA B.V.
Pasteurweg 3
7741 LB COEVORDEN
LES PAYS-BAS
( - )
modèle TS TT
Français
