215-1743 Rev. C; ECN 15-05-042
© 2017 Bradley
Page 1 of 16
12/7/2017
Installation
S19294HB

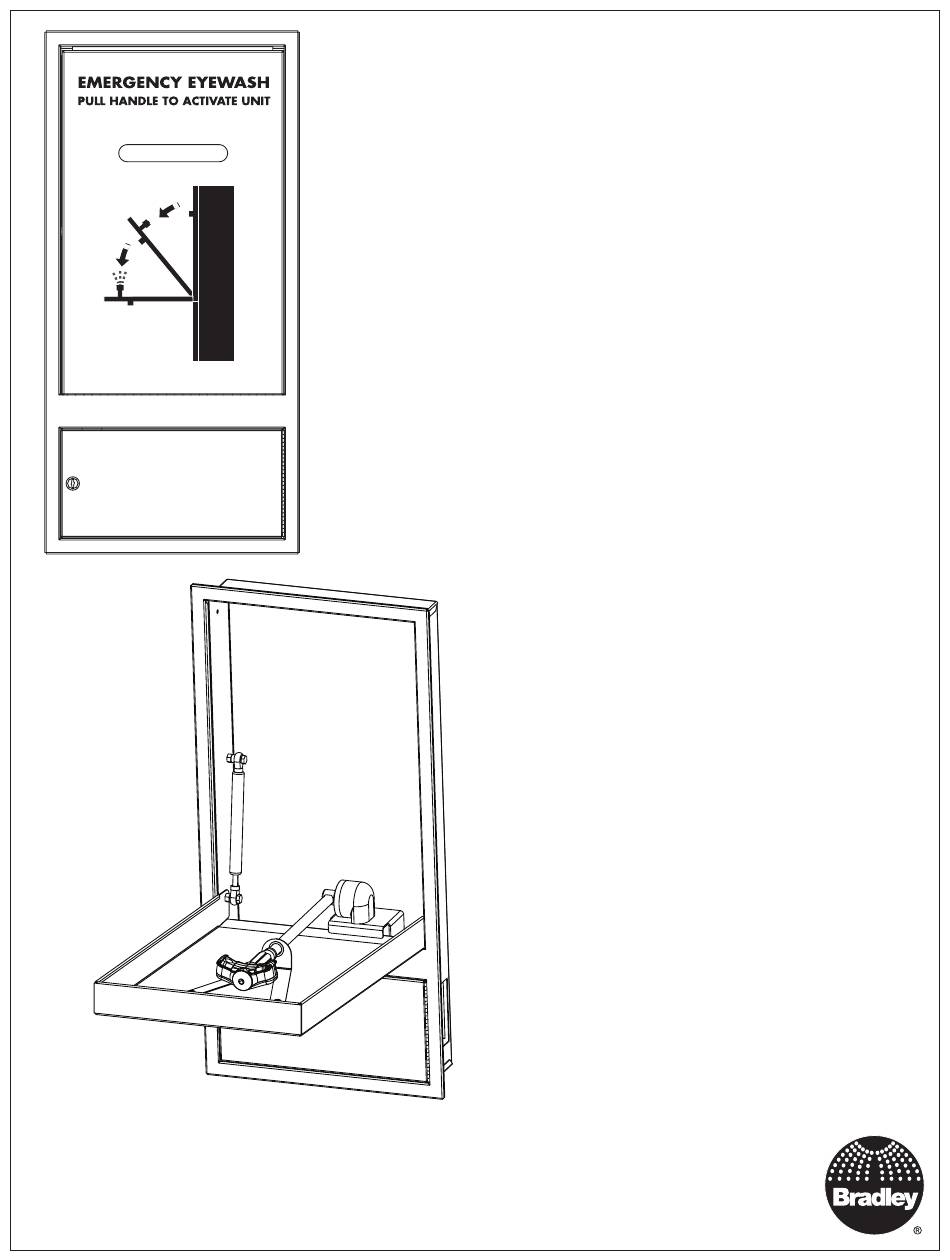

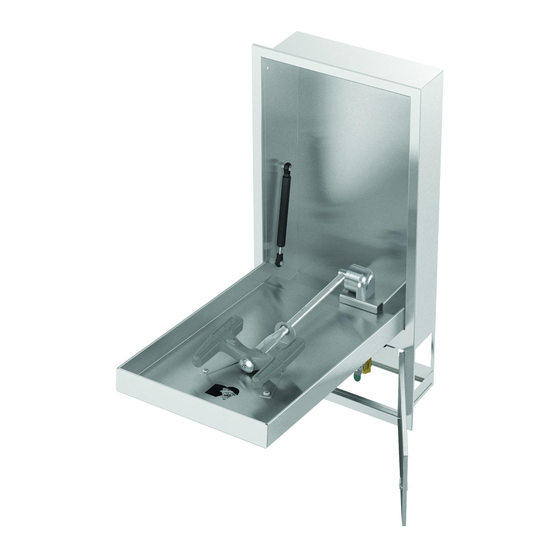

Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with Tailpiece
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec pièce de
raccordement
Lavador de ojos oscilante de gabinete empotrado
de fácil acceso con tubo de aspiración
S19294HBT
Barrier-Free Cabinet-Concealed Swing-Down
Eyewash with P-trap
Douche oculaire rabattable sans barrière,
dissimulée dans armoire avec siphon en P
Lavador de ojos oscilante de gabinete empotrado
de fácil acceso con sifón en P
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . . 2
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Assembly of Components . . . . . . . . . . . . . . . . . . . . . 5-6
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Table des matières
Information avant installation . . . . . . . . . . . . . . . . . . . . . 7
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Assemblage des composantes . . . . . . . . . . . . . . . 10-11
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Contenido
Information previa a la instalación . . . . . . . . . . . . . . . 12
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Armado de los componentes . . . . . . . . . . . . . . . . 15-16
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
+1 262 251 6000
P.O. Box 309
bradleycorp.com
Advertisement
Table of Contents
Related Manuals for Bradley S19294 Series
Summary of Contents for Bradley S19294 Series
-
Page 1: Table Of Contents
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 P.O. Box 309 Menomonee Falls, WI 53052 USA 215-1743 Rev. C; ECN 15-05-042 800 BRADLEY (800 272 3539) © 2017 Bradley +1 262 251 6000 Page 1 of 16 12/7/2017 bradleycorp.com... -
Page 2: Pre-Installation Information
If any parts are missing, do not begin installation until you obtain the missing parts. The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure. -
Page 3: Dimensions
"barrier free" compliance Bradley recommends mounting at 20⁵⁄₈" to accommodate the maximum number ½" NPT of users Supply 1¾" 1¹³⁄₁₆" Drain (44mm) (46mm) 2¹¹⁄₁₆" (68mm) 1⁵⁄₈" 4⁹⁄₁₆" (41mm) (116mm) 13¹¹⁄₁₆" (348mm) Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 4: Installation
Connect the 1¼" waste line (supplied by installer) to valve . Test the unit for leaks and the bottom of the tailpiece or P-trap . adequate flow . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 5: Assembly Of Components
Signed Date Signe Date Signed bradleycorp.com Tailpiece P-trap Prepack S65-339 includes items 26, 27, 28 Eyewash Cover Prepack S45-2675 includes items Prepack S88-068 includes items 25, 26, 27, 28 22 and 23 Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 6: Parts List
* S39-805BF includes Items 1, 2, 13, 14, 16, 19, 20, 21 (less flip covers and pivot pins), 25, 26, 27, 28 . The sprayhead assembly in this kit does not include flip covers . Therefore, Service Kit S45-2675 must be ordered separately . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 7: Information Avant Installation
La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1. -
Page 8: Dimensions
Bradley conseille de poser à 20-1/8" (511 mm) pour accommoder un Approvisionnement nombre maximal d’utilisateurs à l’entrée ½" NPT 1¾" 1¹³⁄₁₆" Drain (44mm) (46mm) 2¹¹⁄₁₆" (68mm) 1⁵⁄₈" 4⁹⁄₁₆" (41mm) (116mm) 13¹¹⁄₁₆" (348mm) Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 9: Installation
. Vérifier s'il y a des l'installateur) sur le bas de la pièce de raccordement ou du siphon en P . fuites et si le débit d'eau est adéquat . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 10: Assemblage Des Composantes
P Paquet S65-339 comprend les éléments Paquet couvertures à bascule 26, 27, 28 (douche oculaire) S45-2675 comprend les éléments 22 et 23 Paquet S88-068 comprend les éléments 25, 26, 27, 28 Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 11: Liste Des Pièces
* S39-805BF comprend les repères 1, 2, 13, 14, 16, 19, 20, 21 (sans les couvercles rabattants ni les axes), 25, 26, 27, 28 . La tête de douche dans cette trousse ne comprend pas les couvercles rabattants . Par conséquent, la trousse d’entretien S45-2675 doit être commandée séparément . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 12: Information Previa A La Instalación
La norma ANSI/ISEA Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI/ISEA Z358.1. -
Page 13: Dimensiones
Bradley recomienda montar a 20-1/8" (511mm) Entrada de suministro para dar cabida a la máxima cantidad de usuarios. ½" NPT 1¾" Desagüe 1¹³⁄₁₆" (44mm) (46mm) 2¹¹⁄₁₆" (68mm) 1⁵⁄₈" 4⁹⁄₁₆" (41mm) (116mm) 13¹¹⁄₁₆" (348mm) Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 14: Instalación
. Revise si existen fugas y verifique si el flujo de en la parte inferior del tubo de aspiración o del sifón en P . agua es adecuado . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 15: Armado De Los Componentes
P Paquete S65-339 incluye art . 26, Paquete tapa protectora lavaojos 27, 28 S45-2675 incluye art . 22, 23 Paquete S88-068 incluye art . 25, 26, 27, 28 Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017... -
Page 16: Lista De Piezas
* S39-805BF incluye los artículos 1, 2, 13, 14, 16, 19, 20, 21 (menos las cubiertas con tapa abatible y los pasadores de pivote), 25, 26, 27, 28 . El conjunto de boquilla rociadora en este kit no incluye las cubiertas con tapa abatible . Por lo tanto, el kit de mantenimiento S45-2675 se debe pedir por separado . Bradley • 215-1743 Rev. C; ECN 15-05-042 12/7/2017...
