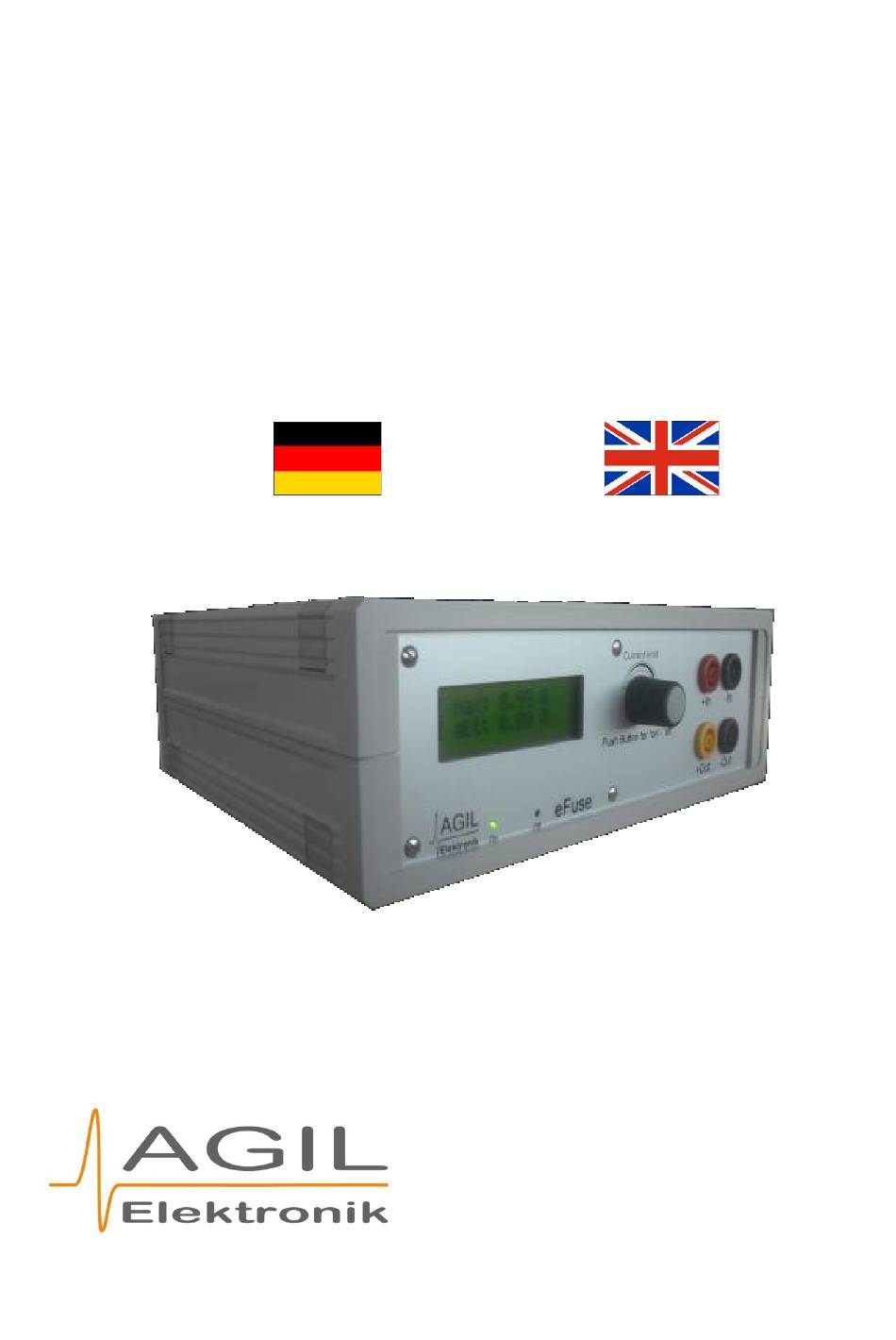

  • Page 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung/ Instruction manual Instruction manual eFuse eFuse 2 -200-10...

  • Page 2: Table Of Contents

    eFuse 2 -200-10 Inhaltsverzeichnis / Index Einleitung ....................3 Allgemeine Informationen ................3 Sicherheitshinweise ................3 Lieferumfang ..................4 Inbetriebnahme ..................4 Bedienung ....................5 Serielle Schnittstelle ................... 6 Protokolldefinition ................6 Technische Daten ..................7 Anhang ..................... 10 CE Konformitätserklärung ..............10 1.

  • Page 3: Einleitung

    eFuse 2 -200-10 Deutsch Einleitung Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. In der folgenden Bedienungsanleitung werden Ihnen die wichtigsten Funktio- nen des Gerätes sowie etwaige zu beachtende Vorsichtsmaßnahmen bei der Bedienung erläutert. Die eFuse 2 200-10 ist eine elektronische Hochgeschwindigkeits-Sicherung für DC Spannungseingänge bis 200 VDC.

  • Page 4: Lieferumfang

    eFuse 2 -200-10 Achtung: Die Ausgangsbuchsen nur mit Sicherheitssteckverbin- dern anschließen. An ihnen kann lebensgefährliche Spannung anliegen. Achtung: Gerät nur durch geschultes Personal bedienen. Achtung: Betreiben Sie das Gerät niemals in einer explosiven Um- gebung. Lieferumfang eFuse 2 200-10 • Netzanschlusskabel •...

  • Page 5: Bedienung

    eFuse 2 -200-10 Bedienung Bedienung In Bild 4.1 ist die Menüstruktur der 4.1 ist die Menüstruktur der eFuse 2 gezeigt. Die Bedienung folgt e gezeigt. Die Bedienung folgt ei- nem einheitlichen Konzept. nem einheitlichen Konzept. Im Hauptmenü erfolgt durch einen kurzen Tastendruck das Ein Hauptmenü...

  • Page 6: Serielle Schnittstelle

    eFuse 2 -200-10 Serielle Schnittstelle Protokolldefinition Die eFuse 2 ist von extern über die serielle-Schnittstelle fernbedienbar. Die Kommunikation erfolgt mit: 9600 Baud Datenbits Stoppbit. Jedes Kommando muss mit dem Escapezeichen „ “ beendet werden. Folgender Befehlssatz ist in der eFuse2 implementiert: icurr? Aktuell fließender Strom.

  • Page 7: Technische Daten

    eFuse 2 -200-10 Technische Daten Technische Daten Eingang/ Technical Data Input Parameter Bedingungen/ Wert/ data Einheit/ unit conditions Eingangsspannung 0°C<T <40°C 207-253 werkseitig auf einen der Bereiche eingestellt.( siehe Typenschild)I Input Voltage AC 98-127 Set by factory to one input range ( see type label) Netzfrequenz/ 47...63...
  • Page 8 eFuse 2 -200-10 manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...
  • Page 9 eFuse 2 -200-10 Bild 6.1: Vorder- und Rückansicht der eFuse Display Statusanzeige Bedien-Dreh-Druck-Knopf Sicherheitsbuchsen für Ein- und Ausgang Lüftungsschlitze RS232-Schnittstelle Netzspannungsanschluss Sicherung manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...

  • Page 10: Anhang

    eFuse 2 -200-10 Anhang CE Konformitätserklärung CE Konformitätserklärung CE Konformitätserklärung E Konformitätserklärung Der Hersteller AGIL-Elektronik GmbH Elektronik GmbH Damwildsteig 27 D-13503 Berlin erklärt hiermit dass das nachstehende Gerät hiermit dass das nachstehende Gerät eFuse2-200-10 Übereinstimmt mit den nachfolgenden Richtlinien Übereinstimmt mit den nachfolgenden Richtlinien Niederspannungsrichtlinie Niederspannungsrichtlinie 2014/35/EU EMV Richtlinie 2014/30/EU...
  • Page 11 eFuse 2 -200-10 manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...

  • Page 12: Introduction

    The eFuse 2-200-10 is an electronic high-speed-fuse for DC voltage input up to 200VDC. Currents up to 10 Amps can be switched off by this device. The maximum current before switch off can be adjusted either with the device directly or by adjustment with a serial interface.

  • Page 13: Whats Included

    2.2. Whats Included eFuse 2-200-10 Mains plug connector Instruction manual for eFuse 2-200-10 3. Start Up Procedure Connect the mains supply cable with the mains Input connector (7 in figure 6.1) at rear of eFuse 2. Attention: The device should only be operated with Mains Voltage as indicated on the label! After connecting the mains supply to eFuse 2 the unit is ready for use.

  • Page 14: Serial Interface

    eFuse 2 -200-10 The calibration menu The calibration menu only is available for service. Calibration is factory set. only is available for service. Calibration is factory set. Figure 4-1: Menu structure 1: Menu structure 5. Serial interface Serial interface 5.1. Protocol definition Protocol definition The eFuse 2 can be controlled ext...
  • Page 15 eFuse 2 -200-10 The following instructions are implemented in eFuse 2: icurr? Gives back actual flowing current. Example: icurr?\n curr Sets the possible maximum current. Example: curr\n9.12\n scurr? Gives back actual set maximum current Example: scurr? \n inpon Switches the eFuse 2 on. Example: inpon\n inpoff Switches the eFuse 2 off.

  • Page 16: Technical Data

    eFuse 2 -200-10 6. Technical data Technische Daten Eingang/ Technical Data Input Parameter Bedingungen/ Wert/ data Einheit/ unit conditions Eingangsspannung 0°C<T <40°C 207-253 werkseitig auf einen der Bereiche eingestellt.( siehe Typenschild) Input Voltage AC 98-127 Set by factory to one input range ( see type label) Netzfrequenz/ mains...
  • Page 17 eFuse 2 -200-10 Figure 6-1: Front and rear view of eFuse 2 Display Unit status LEDs Operating Turn-Push knob Safety jacks for In- and Output Ventilation slots Serial interface RS232 Mains connector Fuse manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...

  • Page 18: Appendix

    eFuse 2 -200-10 7. Appendix 7.1. Declaration of conformity Declaration of conformity CE – Declaration of conformity Declaration of conformity The manufacturer The manufacturer AGIL-Elektronik GmbH Elektronik GmbH Damwildsteig 27 D-13503 Berlin hereby declares the following ereby declares the following device eFuse2-200-10 conforms with the following directives onforms with the following directives...
  • Page 19 eFuse 2 -200-10 manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...
  • Page 20 eFuse 2 -200-10 AGIL-Elektronik GmbH Damwildsteig 27 13503 Berlin www.agil-elektronik.de manual efuse2-200-10_2018-11-22 Ausgabe 22.11.2018...
