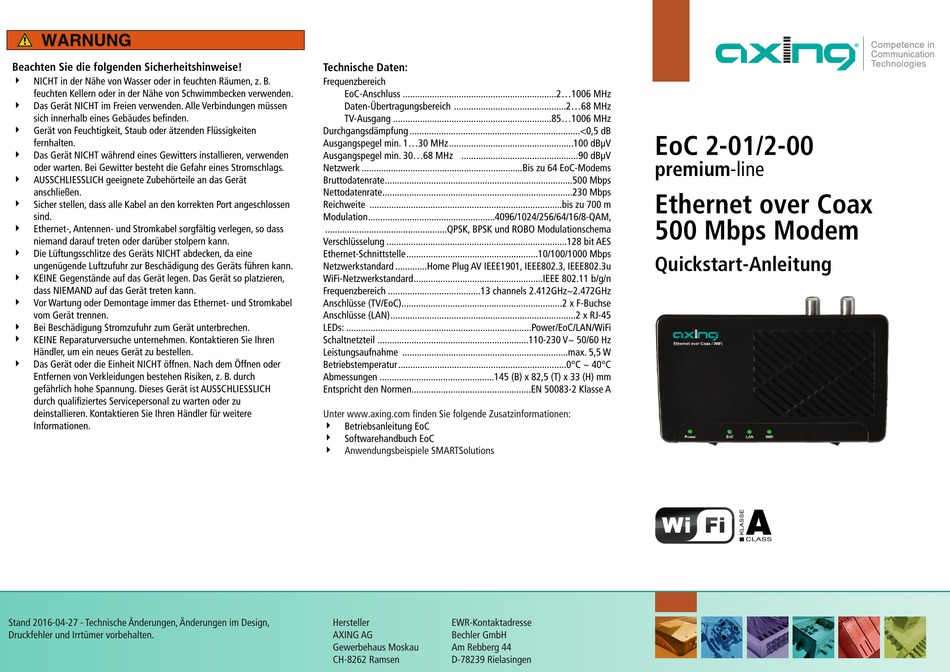

axing EoC 2-01 Premium Line Quick Start

Beachten Sie die folgenden Sicherheitshinweise!
4
NICHT in der Nähe von Wasser oder in feuchten Räumen, z. B.
feuchten Kellern oder in der Nähe von Schwimmbecken verwenden.
4
Das Gerät NICHT im Freien verwenden. Alle Verbindungen müssen
sich innerhalb eines Gebäudes befinden.
4
Gerät von Feuchtigkeit, Staub oder ätzenden Flüssigkeiten
fernhalten.
4
Das Gerät NICHT während eines Gewitters installieren, verwenden
oder warten. Bei Gewitter besteht die Gefahr eines Stromschlags.
4
AUSSCHLIESSLICH geeignete Zubehörteile an das Gerät
anschließen.
4
Sicher stellen, dass alle Kabel an den korrekten Port angeschlossen
sind.
4
Ethernet-, Antennen- und Stromkabel sorgfältig verlegen, so dass
niemand darauf treten oder darüber stolpern kann.
4
Die Lüftungsschlitze des Geräts NICHT abdecken, da eine
ungenügende Luftzufuhr zur Beschädigung des Geräts führen kann.
4
KEINE Gegenstände auf das Gerät legen. Das Gerät so platzieren,
dass NIEMAND auf das Gerät treten kann.
4
Vor Wartung oder Demontage immer das Ethernet- und Stromkabel
vom Gerät trennen.
4
Bei Beschädigung Stromzufuhr zum Gerät unterbrechen.
4
KEINE Reparaturversuche unternehmen. Kontaktieren Sie Ihren
Händler, um ein neues Gerät zu bestellen.
4
Das Gerät oder die Einheit NICHT öffnen. Nach dem Öffnen oder
Entfernen von Verkleidungen bestehen Risiken, z. B. durch
gefährlich hohe Spannung. Dieses Gerät ist AUSSCHLIESSLICH
durch qualifiziertes Servicepersonal zu warten oder zu
deinstallieren. Kontaktieren Sie Ihren Händler für weitere
Informationen.
Stand 2016-04-27 - Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
Frequenzbereich
EoC-Anschluss ...............................................................2...1006 MHz
Daten-Übertragungsbereich ..............................................2...68 MHz
TV-Ausgang .................................................................85...1006 MHz
Durchgangsdämpfung ......................................................................<0,5 dB
Ausgangspegel min. 1...30 MHz...................................................100 dBµV
Ausgangspegel min. 30...68 MHz ................................................90 dBµV
Netzwerk ..................................................................Bis zu 64 EoC-Modems
Bruttodatenrate.............................................................................500 Mbps
Nettodatenrate..............................................................................230 Mbps
Reichweite ...............................................................................bis zu 700 m
Modulation....................................................4096/1024/256/64/16/8-QAM,
..................................................QPSK, BPSK und ROBO Modulationschema
Verschlüsselung ..........................................................................128 bit AES
Ethernet-Schnittstelle......................................................10/100/1000 Mbps
Netzwerkstandard .............Home Plug AV IEEE1901, IEEE802.3, IEEE802.3u
WiFi-Netzwerkstandard.....................................................IEEE 802.11 b/g/n
Frequenzbereich ......................................13 channels 2.412GHz~2.472GHz
Anschlüsse (TV/EoC)..................................................................2 x F-Buchse
Anschlüsse (LAN)............................................................................2 x RJ-45
LEDs: ............................................................................Power/EoC/LAN/WiFi
Schaltnetzteil ..............................................................110-230 V~ 50/60 Hz
Leistungsaufnahme ....................................................................max. 5,5 W
Betriebstemperatur.....................................................................0°C ~ 40°C
Abmessungen ...............................................145 (B) x 82,5 (T) x 33 (H) mm
Entspricht den Normen.................................................EN 50083-2 Klasse A
Unter www.axing.com finden Sie folgende Zusatzinformationen:
4
Betriebsanleitung EoC
4
Softwarehandbuch EoC
4
Anwendungsbeispiele SMARTSolutions
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
CH-8262 Ramsen D-78239 Rielasingen
EoC 2-01/2-00
premium-line
Ethernet over Coax
500 Mbps Modem
Quickstart-Anleitung
