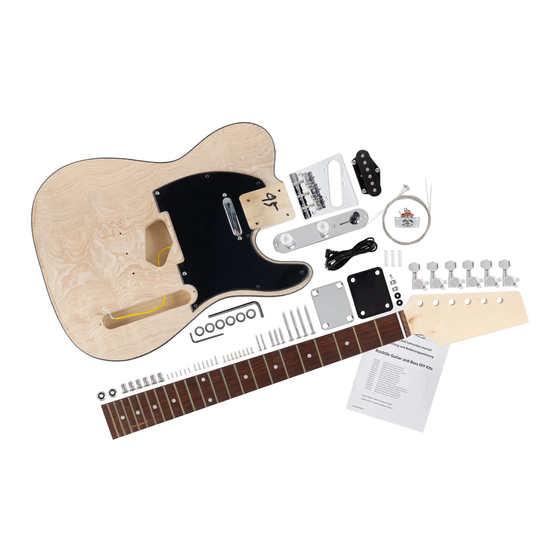

00024361 - Rocktile DIY TL Bausatz E-Gitarre / Rocktile DIY Kit TL Style
Teileliste / Parts List
Pos
PCS/STK
Description
1
1
Body
2
1
Neck with Headstock
3
1
Output Jack
4
1
Pickguard
5
1
Bridge Assembly
6
1
Ground Wire
7
1
Control Plate
8
1
Neck Position Pickup
9
Set of 6
Tuning Machines
10
Set of 2
Strings Holders
11
1
Neck Plate
12
Set of 6
Strings
13
1
Cord
14
2
Strap Buttons
Musikhaus Kirstein GmbH - Bernbeurenerstr. 11 - 86956 Schongau - Germany - www.kirstein.de
Beschreibung
Korpus
Hals mit Kopfplatte
Output Klinkenbuchse
Schlagbrett
Steg montiert
Erdungskabel
Bedienfeld
Halstonabnehmer
Mechaniken
Saitenniederhalter
Halsmontageplatte
Saiten
Kabel
Gurtknöpfe
