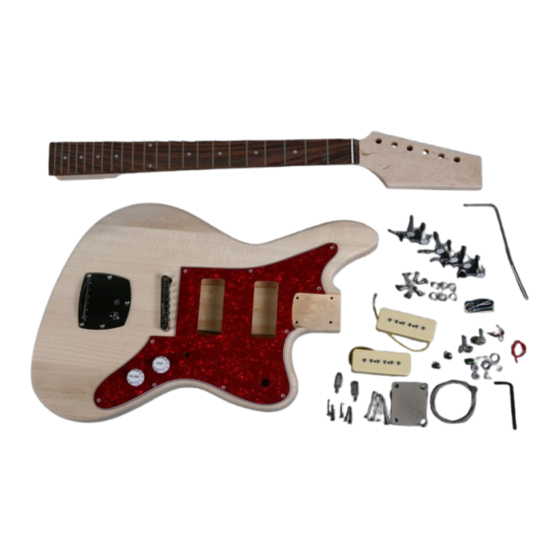

00038312 - Rocktile DIY JAG Bausatz E-Gitarre / Rocktile DIY Kit JAG
Teileliste / Parts List
Pos
PCS/STK
Description
1
1
Body
2
1
Neck with Headstock
3
1
Output Jack
Tone Control
4
Set of 2
Volume Control
5
1
3 Way Pickup Switch
6
1
Tremolo plate
7
2
Tremolo bar
8
1
Pickguard
9
1
Pickup
10
1
Tune-o-Matic Bridge
11
Set of 6
Tuning Machines
12
1
Neck Plate
13
Set of 6
Strings
14
1
Cord
15
2
Set of screws
16
1
Assembly manual
17
2
Knobs
Musikhaus Kirstein GmbH - Bernbeurenerstr. 11 - 86956 Schongau - Germany - www.kirstein.de
Beschreibung
Korpus
Hals mit Kopfplatte
Klinkenbuchse 6.35mm
Tone Poti
Volumen Poti
Pickup Wahlschalter
Tremoloplatte
Tremolohebel
Schlagbrett
Tonabnehmer
Steg einstellbar
Mechaniken
Halsmontageplatte
Saiten
Kabel
Satz Schrauben komplett
Montageanleitung
Potiknöpfe
