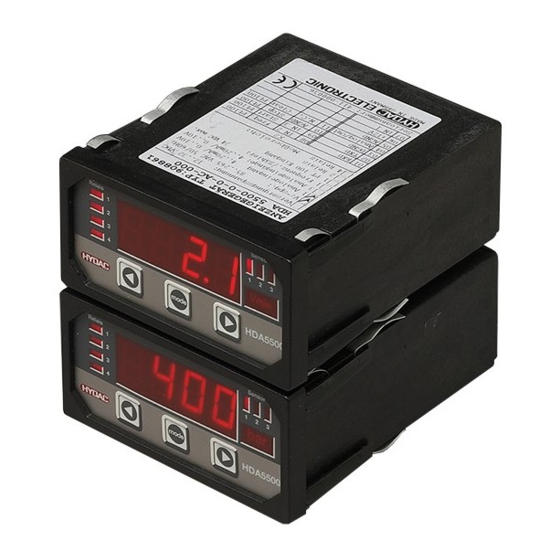

Hydac HDA5500 SERIES User Manual

Digital display unit
Hide thumbs Also See for HDA5500 SERIES:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Digitales Anzeigegerät
Digital Display Unit
Indicateur numérique
HDA 5500
Benutzerhandbuch
User Manual
Notice d'utilisation
HDA 5500-1-1-AC-000
HDA 5500-1-1-DC-000
HDA 5500-1-2-AC-000
HDA 5500-1-2-DC-000
Stand:
24.05.2011
Mat.-Nr.
669 694

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDA5500 SERIES and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hydac HDA5500 SERIES

Summary of Contents for Hydac HDA5500 SERIES

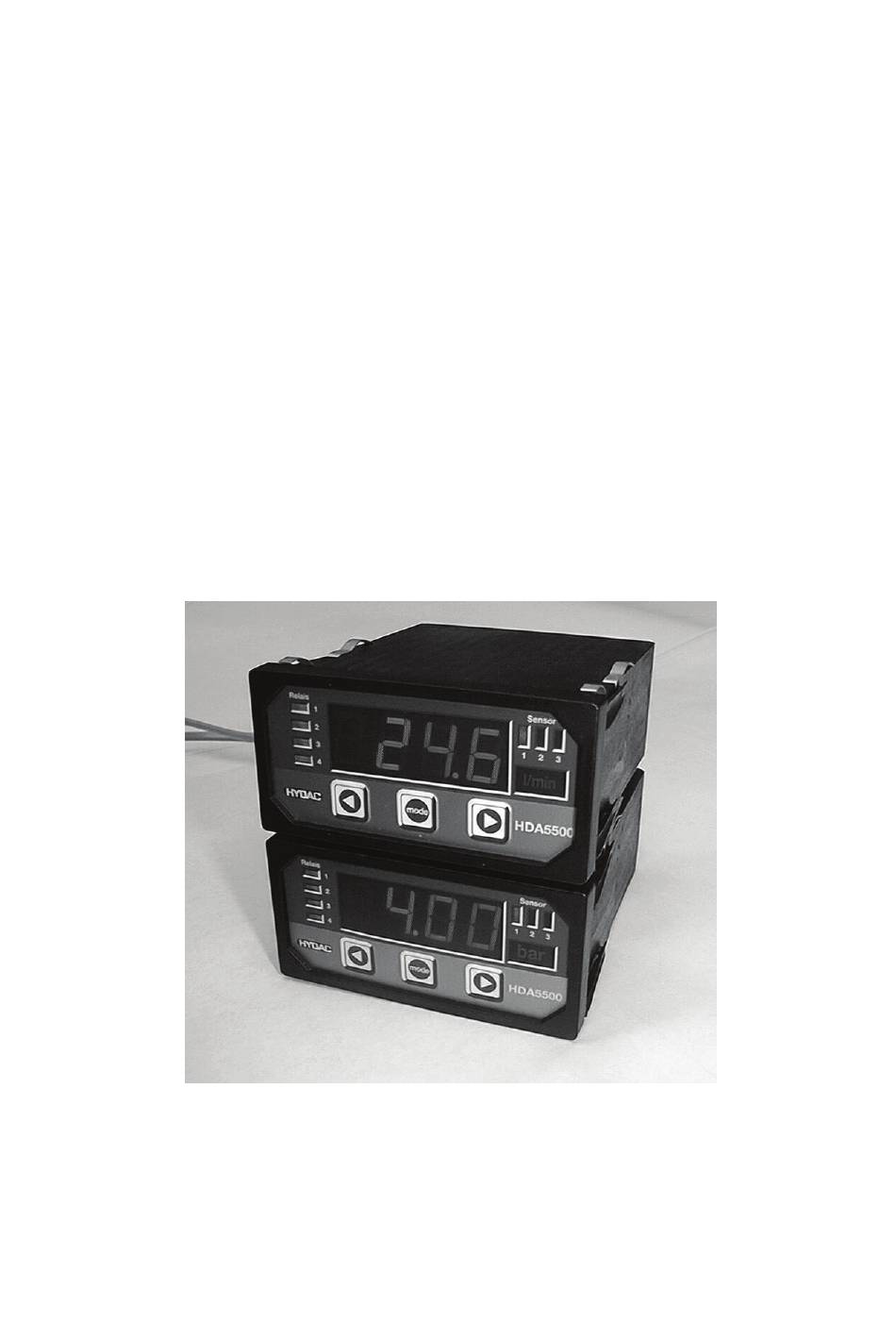

  • Page 1 Digitales Anzeigegerät Digital Display Unit Indicateur numérique HDA 5500 Benutzerhandbuch User Manual Notice d'utilisation HDA 5500-1-1-AC-000 HDA 5500-1-1-DC-000 HDA 5500-1-2-AC-000 HDA 5500-1-2-DC-000 Stand: 24.05.2011 Mat.-Nr. 669 694...

  • Page 2: Table Of Contents

    11 Einstellen von Schaltpunkten und Hysteresen 11.1 Schaltausgänge 11.2 Schaltfenster 12 Programmierfreigaben 12.1 Änderung der Betriebsprammierfreigabe 12.2 Änderung der Hauptprogrammierfreigabe 13 Technische Daten 14 Typenschlüssel HDA 5500 15 Geräteabmessungen 16 Elektrische Anschlussbelegungen 17 Fehlermeldungen 18 HYDAC Service - 2 -...

  • Page 3: Einleitung

    Die Anzeigegeräte der Serie HDA 5500 sind wartungsfrei und arbeiten beim Einsatz inner- halb spezifizierter Bedingungen einwandfrei. Treten dennoch Fehler auf, so wenden Sie sich bitte an den HYDAC-Service. Nicht vorschriftsgemäße Montage oder Fremdeingriffe in das Gerät führen zum Erlöschen jeglicher Gewährleistungsansprüche.

  • Page 4: Bedienelemente

    HDA 5500 Benutzerhandbuch 4 Bedienelemente 4-stellige Digitalanzeige LED-Anzeigen aktiver LED-Anzeigen Schaltpunkte aktiver Sensor Relais Sensor 1 2 3 HDA5500 MODE MODE Anzeige der Einheit von Sensor 1,2 oder 3 Tasten zur Einstellung der Schaltpunkte, Rückschaltpunkte und der Menüfunktionen 5 Auswahl und Darstellung der Messeinheit Die Einheit, welche dem Wert in der Anzeige zugeordnet ist, wird vom Bediener anhand einer bedruckten Folie ausgewählt und mit Hintergrundbeleuchtung angezeigt.

  • Page 5: Montage Und Inbetriebnahme

    HDA 5500 Benutzerhandbuch 6 Montage und Inbetriebnahme 6.1 Mechanischer Einbau Das HDA 5500 ist ein Schalttafeleinbaugerät mit einem Normeinbaugehäuse mit folgenden Montagemaßen: • Schalttafelausschnitt: 92 x 45 mm • Schalttafeldicke: mindestens 1,25 mm • Einbautiefe: mindestens 150 mm Schalttafel-Clips Spannführungen 6.2 Elektrischer Anschluss Der elektrische Anschluss ist von einem Fachmann nach den jeweiligen Landesvorschriften durchzuführen (in Deutschland: VDE 0100).

  • Page 6: Versorgungsspannung

    HDA 5500 Benutzerhandbuch 6.3 Versorgungsspannung Die Versorgungsspannung wird an Klemmleiste X1 angeschlossen. 12..32 VDC HDA 5500–1–X–DC–000 (siehe Typenschild) 85..265 VAC 50 / 60 Hz HDA 5500–1–X–AC–000 (siehe Typenschild) Nach Einschalten der Versorgungsspannung wird für ca. 2 s HdA angezeigt. Dann wird die Bezeichnung des Sensors angezeigt, dessen Wert als Primäranzeige eingestellt ist.

  • Page 7: Programmierung

    HDA 5500 Benutzerhandbuch 7 Programmierung Zur Anpassung an die jeweilige Applikation wird das HDA 5500 mittels Variation der Grund- einstellungen programmiert. Die Grundeinstellungen sind in einem Menü zusammengefasst. Achtung: Bei aktiviertem Menü werden keine Schaltfunktionen ausgeführt. 7.1 Einstellung der Grundeinstellungen Um die Grundeinstellungen zu ändern, ist das Menü...

  • Page 8: Übersicht Menü Der Grundeinstellungen

    HDA 5500 Benutzerhandbuch 7.2 Übersicht Menü der Grundeinstellungen Menüpunkt Einstellung Einstellbereich Voreinstellung Zuordnung Schaltausgang 1 zu Sensor (S.S.1) SEn.1 SEn.1 SEn.2 SEn.3 Schaltausgang 1 zu Sensor 1 zugeordnet DiFF Schaltausgang 1 zu Sensor 2 zugeordnet Schaltausgang 1 zu Sensor 3 zugeordnet Schaltausgang 1 zu Differenzwert (Sensor 1 - Sensor 2) zugeordnet Schaltfunktion Schaltausgang 1 (S.M.1)
  • Page 9 HDA 5500 Benutzerhandbuch Menüpunkt Einstellung Einstellbereich Voreinstellung Primäranzeige (PriM) SEn.1 SEn.1 Wert, der regulär angezeigt wird: Min.1 ToP.1 Messwert Sensor 1 Minimalwert Sensor 1 Spitzenwert Sensor 1 SEn.2 Messwert Sensor 2 Min.2 ToP.2 Minimalwert Sensor 2 Spitzenwert Sensor 2 SEn.3 Messwert Sensor 3 Min.3 ToP.3...
  • Page 10 HDA 5500 Benutzerhandbuch Menüpunkt Einstellung Einstellbereich Voreinstellung Rücksetzzeit (r.TiM) 0..3.600 Zeitdauer in Sekunden, die der zuletzt erreichte Maximal- / Minimalwert angezeigt wird Eingangssignal Sensor 1 (inP.1) mA.S. 10 V mA.r. 0..5 V mA.S. 0..10 V 4..20 mA Quelle 4..20 mA Senke Dezimalstelle Sensor 1 (dEc.1) 0..0.000 Dezimalstelle/n des angezeigten Messwertes von Sensor 1...
  • Page 11 HDA 5500 Benutzerhandbuch Menüpunkt Einstellung Einstellbereich Voreinstellung Kalibrierung Sensornullpunkt (CALi.) Der momentane Messwert wird als neuer Nullpunkt gespeichert. Dies ist im Bereich +/- 2,5 % des Anzeigebereichs möglich. wird angezeigt, wenn ein Abgleich im erlaubten Bereich durchgeführt wurde. wird angezeigt, wenn ein Abgleich nicht möglich war.

  • Page 12: Anschluss Von Sensoren

    HDA 5500 Benutzerhandbuch 8 Anschluss von Sensoren Standardmäßig ist immer ein Analogeingang für einen Messumformer oder Sensor vorhan- den. Bei dem hier vorliegenden Typ existieren zwei weitere Analogeingänge. 8.1 HDA 5500 mit drei Messumformern Anschlussbeispiel für drei Messumformer (Sensoren) mit 4..20 mA Senke als Eingangssig- nal, z.

  • Page 13: Sonderanzeige

    HDA 5500 Benutzerhandbuch Hinweise: • Übersteigt der Messwert den oberen Anzeigebereich des HDA 5500, so wird der Mess- wert nicht mehr angezeigt. Der obere Anzeigebereich blinkt. • Liegt der Messwert unterhalb von 1 % des unteren Anzeigebereichs, so wird der Mess- wert nicht mehr angezeigt.

  • Page 14: Analogausgang Eingestellt Auf 0

    HDA 5500 Benutzerhandbuch 10.1.2 Analogausgang eingestellt auf 0..10 V Anschlussbeispiel für Analogausgang eingestellt auf 0..10 V: Analog. Out = 0..10 V ≥ 2.000 Ω AGND 10.2 Schaltausgänge Jeder Schaltausgang besteht aus einem Relais, dessen Schaltkontakte als Öffner oder Schließer angeschlossen werden können. Für jeden Schaltausgang können während des regulären Betriebs die folgenden Parameter eingestellt werden (siehe Kap.

  • Page 15: 1B) Einstellung Auf Schaltfenster (Win)

    HDA 5500 Benutzerhandbuch 10.2.1.b) Einstellung auf Schaltfenster (Win) In der Einstellung Schaltfenster wird ein definierter Bereich überwacht. Eine Schaltfunktion wird aktiviert, wenn der Messwert eines Sensors von Werten ausserhalb des Schaltfensters kommend einen der Schaltpunkte des Schaltfensters erreicht. Eine Schaltfunktion wird deaktiviert, wenn der Messwert eines Sensors von Werten innerhalb des Schaltfensters kommend Rückschaltpunkte des Schaltfensters erreicht.

  • Page 16: Anschluss Von Bis Zu Vier Schaltausgängen

    HDA 5500 Benutzerhandbuch 10.3 Anschluss von bis zu vier Schaltausgängen Anschlussbeispiel für vier Schaltausgänge, z. B. HDA 5500-1-2-AC-000 Abhängig von Hilfsspannung und Last (speziell bei induktiver Last) ist die externe Beschal- tung mit einem Varistor vorzusehen. SP1 Öffner SP4 Öf. SP4 Sc. SP3 Öf.

  • Page 17: Schaltfenster

    HDA 5500 Benutzerhandbuch mode mode oder mode betätigen mode loslassen Einstellung ändern 11.2 Schaltfenster Vorgehensweise bei HDA 5500 mit zwei oder vier Schaltausgängen (mit Schaltausgang eingestellt zu Schaltfenster): • Während des regulären Betriebs die Taste mode betätigen. Dabei wird Win (Schaltfens- ter) angezeigt.

  • Page 18: Programmierfreigaben

    HDA 5500 Benutzerhandbuch 12 Programmierfreigaben Das Gerät verfügt über 2 Programmierfreigaben, der Betriebs- und der Hauptprogrammier- freigabe. Beide Programmierfreigaben müssen erteilt sein, um Änderungen von Einstellun- gen vornehmen zu können. Die Betriebsprogrammierfreigabe bietet Schutz vor unbeabsichtigten Änderungen von Einstellungen während des regulären Betriebs. Ein Ändern der Betriebsprogrammierfreigabe kann während des Betriebes vorgenommen werden.

  • Page 19: Änderung Der Hauptprogrammierfreigabe

    HDA 5500 Benutzerhandbuch 12.2 Ändern der Hauptprogrammierfreigabe Ein Ändern der Hauptprogrammierfreigabe kann nur beim Einschalten des HDA 5500 vorgenommen werden. Wenn das HDA 5500 bereits in Betrieb ist, dann ist zuerst die Ver- sorgungsspannung abzuschalten oder das HDA 5500 von der Versorgungsspannung zu trennen.

  • Page 20: Technische Daten

    HDA 5500 Benutzerhandbuch 13 Technische Daten Anzeigebereich Anzeige 4-stellige 7-Segment LED-Anzeige, rot, Zeichenhöhe 14,2 mm 3 LED für aktiven Sensor 4 LED für aktiviertes Relais Anzeigebereich - 999..9999 (frei einstellbar) Anzeigeeinheiten mit Hintergrundbeleuchtung bar, kg/cm², MPa, psi, °C, °F, l/min, mA, V, Hz, kN, m, mm, l, gal, gal/min, 1/min und weitere Eingangsgrößen Analoge/r Signaleingang/-eingänge...

  • Page 21: Typenschlüssel Hda 5500

    HDA 5500 Benutzerhandbuch 14 Typenschlüssel HDA 5500 Bestellangaben 5 5 0 0 – X – X – X X – 0 0 0 Eingänge 0 = Ein Analogeingang 1 = Drei Analogeingänge 2 = Ein Analogeingang + ein Frequenzeingang / Zählerfunktion 3 = Ein Analogeingang + Pt100 - Eingang Ausgänge 0 = Ohne Schaltausgänge...

  • Page 22: Geräteabmessungen

    HDA 5500 Benutzerhandbuch 15 Geräteabmessungen - 22 -...

  • Page 23: Elektrische Anschlussbelegungen

    HDA 5500 Benutzerhandbuch 16 Elektrische Anschlussbelegungen Versorgungsspannung Stecker X1 GERÄT BESCHREIBUNG Variante HDA 5500 – X – X – AC – 000 ~ / ~ Versorgungsspannungseingänge 85VAC bis 265VAC 50/60Hz Wechselstrom 1 , 2 und 3 HDA 5500 – X – X – DC – 000 + / - Versorgungsspannungseingänge 24VDC Gleichstrom 1 , 2 und 3 Signale Stecker X2...

  • Page 24: Fehlermeldungen

    AGND kurzgeschlossen ist. Überprüfen Sie, dass der maximale Strom den Wert von 100 mA nicht überschreitet. 18 HYDAC Service Für Fragen zu Reparaturen oder Umbauten steht Ihnen der HYDAC Service zur Verfügung: Vorbehaltlich technischer Änderungen HYDAC SERVICE GMBH HYDAC ELECTRONIC GMBH Hauptstr.
  • Page 25 11.2 Switching window 12 Programming enable 12.1 Altering the operating programming enable 12.2 Altering the main programming enable 13 Technical specifications 14 Model code HDA 5500 15 Unit dimensions 16 Electrical connections 17 Error messages 18 HYDAC Service - 2 -...

  • Page 26: Introduction

    The HDA 5500 digital display unit is maintenance-free and operates perfectly when used according to the specifications. If faults do nonetheless arise, please contact HYDAC Ser- vice. Incorrect installation or interference by anybody other than HYDAC personnel will invalidate all warranty claims.
  • Page 27 HDA 5500 User Manual 4 Operating elements 4-digit digital display LED display of active LED display switching points of active sensor Relais Sensor 1 2 3 HDA5500 MODE MODE Display of unit of measurement for sensor 1, 2 or 3 Keys for adjusting the switching points, switch-back points and...

  • Page 28: Installation And Commissioning

    HDA 5500 User Manual 6 Installation and commissioning 6.1 Mechanical installation The HDA 5500 is a control panel unit with a standard mounting housing with the following measures for mounting: • Control panel cut-out: 92 x 45 mm • Control panel thickness: at least 1.25 mm •...

  • Page 29: Supply Voltage

    HDA 5500 User Manual 6.3 Supply voltage The supply voltage is connected to terminal X1. 12..32 VDC HDA 5500–X–X–DC–000 (see type code label) 85..265 VAC 50 / 60 Hz HDA 5500–X–X–AC–000 (see type code label) After switching on the supply voltage, the unit displays HdA for approximately 2 s. Then the number of the sensor set as the primary display is shown.

  • Page 30: Programming

    HDA 5500 User Manual 7 Programming In order to adapt the unit to a particular application, the HDA 5500 is programmed by varying the basic settings. The basic settings are combined in a menu. Important: When the menu is activated, no switching functions are carried out. 7.1 Adjusting the basic settings To change the basic settings, the menu must be activated.

  • Page 31: Overview Of Basic Settings Menu

    HDA 5500 User Manual 7.2 Overview of basic settings menu Menu point Setting Setting range Default setting Allocation of switching output 1 to sensor (S.S.1) SEn.1 SEn.1 SEn.2 SEn.3 Switching output 1 allocated to sensor 1 DiFF Switching output 1 allocated to sensor 2 Switching output 1 allocated to sensor 3 Switching output 1 allocated to differential value (sensor 1 - sensor 2)
  • Page 32 HDA 5500 User Manual Menu point Setting Setting range Default setting Primary display (PriM) SEn.1 SEn.1 Value which is normally displayed: Min.1 ToP.1 Measured value sensor 1 Lowest value sensor 1 Peak value sensor 1 SEn.2 Measured value sensor 2 Min.2 ToP.2 Lowest value sensor 2...
  • Page 33 HDA 5500 User Manual Menu point Setting Setting range Default setting Reset time (r.TiM) 0..3600 Indicates how long in seconds the last peak / lowest value is displayed for. Input signal sensor 1 (inP.1) mA.S. 10 V mA.r. 0..5 V mA.S.
  • Page 34 HDA 5500 User Manual Menu point Setting Setting range Default setting Calibration of the sensor zero point (CALi.) The actual measurement is saved as the new zero point. This is possible in the range +/- 2.5 % of the display range. is displayed if a calibration has been carried out in the permitted range.

  • Page 35: Connecting Sensors

    HDA 5500 User Manual 8 Connecting sensors One analogue input for a transmitter or sensor is always available as standard. The particular types of HDA 5500 described here have two further analogue inputs. 8.1 HDA 5500 with three transmitters Connection example for three transmitters (sensors) with a 4..20 mA sink each as input signal, e.

  • Page 36: Special Display

    HDA 5500 User Manual Important: • If the measured value exceeds the upper display range of the HDA 5500, then the measured value can no longer be displayed. The upper display range flashes. • If the measured value is below 1 % of the lower display range, then the measured value can no longer be displayed.

  • Page 37: Analogue Output Set To 0

    HDA 5500 User Manual 10.1.2 Analogue output set to 0..10 V Connection example for analogue output set to 0..10 V: Analog. Out = 0..10 V ≥ 2,000 Ω AGND 10.2 Switching outputs Each switching output consists of a relay, the switching contacts of which can be connected as N/C or N/O.
  • Page 38 HDA 5500 User Manual The upper switch point and the lower switch point of a switching window can be individually set for each switching output. The following setting ranges apply: • Upper switch point 2.25..99.0 % of the display range •...

  • Page 39: 1A) Switch Point And Hysteresis (Sp)

    HDA 5500 User Manual 10. 3 Connection of up to four switching outputs Connection example for four switching outputs, e. g. HDA 5500-1-2-AC-000, is shown below. Depending on the auxiliary voltage and load (especially for inductive loads) the external circuit must be fitted with a varistor. SP1 N/C Aux.

  • Page 40: Switching Window

    HDA 5500 User Manual mode mode Press mode key Release mode key Use the to change the setting 11.2 Switching window Procedure for HDA 5500 with two or four switching outputs (with switching output set to switching window): • During normal operation, press the mode key. Win (switching window) appears. Note: If mode is held down longer approximately 5 s, then the menu for basic settings is activated! •...

  • Page 41: Altering The Operating Programming Enable

    HDA 5500 User Manual 12.1 Altering the operating programming enable Procedure: • During normal operation, press the keys simultaneously and hold down for at least 3 s. • OPrG (Operating Programming) is displayed. • After approximately 2 s the display changes and the actual setting is displayed: Free (programming enabled) or Loc (programming disabled).

  • Page 42: Technical Specifications

    HDA 5500 User Manual 13 Technical specifications Display range Display 4-digit 7-segment LED display, red, height of digits 14.2 mm 3 LED for active sensor 4 LED for switching relays Display range - 999..9999 (adjustable by user) Display units with background lighting bar, kg/cm², MPa, psi, °C, °F, l/min, mA, V, Hz, kN, m, mm, l, gal, gal/min, 1/min, and more Input data...

  • Page 43: Model Code Hda 5500

    HDA 5500 User Manual 14 Model code HDA 5500 Order details 5 5 0 0 – X – X – X X – 0 0 0 Inputs 0 = one analogue input 1 = three analogue inputs 2 = one analogue input + frequency input / counter function 3 = one analogue input + Pt100 input Outputs...

  • Page 44: Unit Dimensions

    HDA 5500 User Manual 15 Unit dimensions Control panel thickness Control panel cut-out - 21 -...

  • Page 45: Electrical Connections

    HDA 5500 User Manual 16 Electrical connections HDA 5500-X-0-XC-000 HDA 5500-X-1-XC-000 HDA 5500-X-2-XC-000 Supply voltage plug X1 UNIT DESCRIPTION Models HDA 5500 – X – X – AC – 000 ~ / ~ Supply voltage inputs 85 VAC to 265 VAC 50 / 60 Hz 1 , 2 and 3 HDA 5500 –...

  • Page 46: Error Messages

    Action: Ensure that the above mentioned supply voltage of +12 V has not short- circuited against AGND. Check that the maximum current has not exceeded 100 mA. 18 HYDAC Service HYDAC Service is available for enquiries about repairs or alterations: Subject to technical modifications HYDAC SERVICE GMBH HYDAC ELECTRONIC GMBH Hauptstr.
  • Page 47 11.2 Fonction fenêtre 12 Autorisation de programmation 12.1 Modification de l'autorisation de programmation basse 12.2 Modification de l'autorisation de programmation haute 13 Données techniques 14 Codes commande HDA 5500 15 Dimensions 16 Brochage 17 Codes d'erreurs 18 HYDAC Service - 2 -...

  • Page 48: Introduction

    Les afficheurs HDA 5500 sont exempts d'entretien, et sont prévus pour fonctionner selon les spécifi- cations en vigueur. Si cependant des défauts devaient être constatés, merci de contacter les services techniques d'Hydac. Un montage non conforme, ou une intervention externe dans l'appareil annule systématiquement la garantie.

  • Page 49: Eléments De Réglages De L'hda 5500

    HDA 5500 Notice d'utilisation 4 Eléments de réglages de l'HDA 5500 Affichage des valeurs sur 4 digits LED indicant la(es) sortie(s) LED indicant active(s) l'entrée active Relais Sensor 1 2 3 HDA5500 MODE MODE Affichage de l'unité de l'entrée 1 Touches pour le réglage des seuils de commutations, hystérésis et fonctions...

  • Page 50: Montage Et Mise En Service

    HDA 5500 Notice d'utilisation 6 Montage et mise en service 6.1 Montage L'HDA 5500 est un appareil à encastrer en tableau avec un boîtier normalisé pour une découpe de 92 x 45 mm. Epaisseur du panneau : 1,25 mm min Profondeur : 150 mm Clips Epaisseur du panneau...

  • Page 51: Tension D'alimentation

    HDA 5500 Notice d'utilisation 6.3 Tension d'alimentation La tension d'alimentation se raccorde au connecteur X1. 12..32 VDC HDA 5500–X–X–DC–XXX (voir étiquette de désignation) 85..265 VAC 50 / 60 Hz HDA 5500–X–X–AC–XXX (voir étiquette de désignation) Après la mise sous tension, HdA s'affiche pendant environ 2s. Ensuite l'appareil indique le capteur sélectionnée en affichage primaire, 2 s plus tard la valeur lue sur le capteur sélectionné.

  • Page 52: Réglages Du Menu De Base

    HDA 5500 Notice d'utilisation 7.1 Réglages du menu de base Pour modifier les paramètres de base, il faut activer le menu de base. Activation du menu de base : • En fonctionnement normal, appuyer sur la touche MODE durant 3s minimum •...

  • Page 53: Aperçu Du Menu De Base

    HDA 5500 Notice d'utilisation 7.2 Aperçu du menu de base Point du menu Réglage Choix possibles Préréglage Affectation du relais 1 à une entrée (S.S.1) SEn.1 SEn.1 SEn.2 SEn.3 Relais 1 affecté à l'entrée 1 DiFF Relais 1 affecté à l'entrée 2 Relais 1 affecté...
  • Page 54 HDA 5500 Notice d'utilisation Point du menu Réglage Choix possibles Préréglage Affichage primaire (PriM) SEn.1 SEn.1 Valeur affichée en permanence : Min.1 ToP.1 Valeur du capteur 1 Valeur minimale du capteur 1 Valeur maximale du capteur 1 SEn.2 Valeur du capteur 2 Min.2 ToP.2 Valeur minimale du capteur 2...
  • Page 55 HDA 5500 Notice d'utilisation Point du menu Réglage Choix possibles Préréglage Reset time (r.TiM) 0..3.600 s Durée d'affichage en seconde, de la dernière valeur Maximale- / Minimale atteinte Type de signal entrée 1 (inP.1) mA.S. 10 V mA.r. 0..5 V mA.S.
  • Page 56 HDA 5500 Notice d'utilisation Point du menu Réglage Choix possibles Préréglage Calibration du point "0" des capteurs (CALi.) La valeur actuelle est est enregistrée comme le nouveau "0". Cela est possible dans une li- mite de 2.5% de la plage nominale. est affichée quand la calibra- tion est s'est déroulée avec succès est affichée si la calibration...

  • Page 57: Raccordement De Capteurs

    HDA 5500 Notice d'utilisation 8 Raccordement de capteurs En version standard, il y a toujours une entrée analogique pour un capteur. Selon la version, l'HDA 5500 peut disposer soit de deux entrées analogiques supplémentaires, ou d'une entrée digitale supplémentaire (fréquence / comptage) ou encore d'une entrée Pt100 supplémentaire. 8.1 HDA 5500 avec trois entrées Exemple de raccordement avec trois capteurs 4..20 mA (consommation de courant en signal d'en- trée), ex HDA 5500-1-1-DC-000 avec un HDA 4746-A-100-000, HDA 5500 configuré...

  • Page 58: Affichage Divers

    HDA 5500 Notice d'utilisation 9.2 Affichage divers Quand une entrée capteur est configurée en affichage primaire, il est possible de visualiser différen- tes valeurs à l'aide des touches qui défileront selon un ordre pré-établi. Ces valeurs seront alors affichées durant 3 s environ. •...

  • Page 59: Sorties Relais

    HDA 5500 Notice d'utilisation 10.1.2 Réglage de la sortie analogique en 0...10V Exemple de branchement de la sortie analogique en 0..10 V. Analog. Out Vout = 0..10 V RLmin ≥ 2.000 Ω AGND 10.2 Sorties relais Chaque sortie de commutation se fait par un relais, qui peut travailler en normalement ouvert (NO) ou normalement fermé...
  • Page 60 HDA 5500 Notice d'utilisation 10.2.1.b) Réglage de la fonction fenêtre (Win) En fonction fenêtre, on surveille une plage spécifique. La sortie relais est activée lorsque la valeur mesurée par le capteur sort de cette zone définie par 2 seuils d'enclenchement. La sortie repasse dans l'état repos lorsque, la valeur mesurée par le capteur repasse dans la zone via des seuils de déclenchement.

  • Page 61: Raccordement De 2 À 4 Sorties Relais

    HDA 5500 Notice d'utilisation 10.3 Raccordement de 2 à 4 sorties relais Exemple de raccordement pour 4 relais : HDA 5500-1-2-AC-000 Selon la tension de commutation et la charge (en particuliers pour les charges inductives) il est conseiller d'ajouter une varistance. SP2 NF SP4 NF SP4 NO...

  • Page 62: Fonction Fenêtre

    HDA 5500 Notice d'utilisation 11.2 Fonction fenêtre • Durant le fonctionnement normal, appuyer sur la touche mode. Ensuite Win (fonction fenêtre) s'affiche. Attention : si mode est appuyé durant plus de 5 s, on le menu de base est activé ! •...

  • Page 63: Modification De L'autorisation De Programmation Haute

    HDA 5500 Notice d'utilisation Valeur actuelle mode mode Affichage (relâcher les touches) Appuyer simultanément pour modification sur les 2 touches durant 3 s = programmation autorisée FrEE = pas d'autorisation de programmation Modification de l'autorisation de programmation haute 12.2 La modification de l'autorisation de programmation haute n'est possible qu'à la mise sous tension de l'HDA 5500.

  • Page 64: Données Techniques

    HDA 5500 Notice d'utilisation 13 Données techniques Etendue de mesure Afficheur 4 digits 7 segments led rouges 14.2 mm 3 leds pour les entrées 4 leds pour l'état des relais Plage de mesure -999..9999 (paramétrable) Unités disponibles bar, kg/cm², Mpa, psi, °C, °F, l/min, mA, V, Hz, kN, m, mm, L, gal, gal/min, l/min.

  • Page 65: Codes Commande Hda 5500

    HDA 5500 Notice d'utilisation 14 Codes de commande HDA 5500 5 5 0 0 – X – X – X X – 0 0 0 Entrées 0 = 1 entrée analogique 1 = 3 entrées analogiques 2 = 1 entrée analogique + 1 entrée fréquence / comptage 3 = 1 entrée analogique + 1 entrée PT 100 Sorties 0 = sans sortie relais...

  • Page 66: Dimensions

    HDA 5500 Notice d'utilisation 15 Dimensions Epaisseur paroi Découpe - 21 -...

  • Page 67: Brochage

    HDA 5500 Notice d'utilisation 16 Brochage Tension d'alimentation connecteur X1 INDICATEUR DESCRIPTIF Variante HDA 5500 – X – X – AC – 000 ~ / ~ Tension d'alimentation 85VAC à 265VAC 50/60Hz alternatif 1 , 2 et 3 HDA 5500 – X – X – DC – 000 + / - Tension d'alimentation 24VDC continu 1 , 2 et 3 Signaux connecteur X2...

  • Page 68: Codes D'erreurs

    Correction: vérifier que la tension d'alimentation capteur +12 V n'est pas en court-circuit avec la masse AGND. Vérifier que la valeur du courant ne dépasse pas les 100 mA. 18 HYDAC Service Service après vente Sous réserve de modifications techniques...
