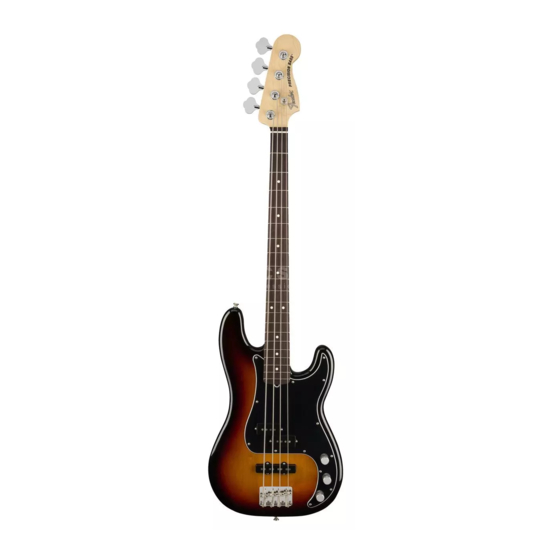

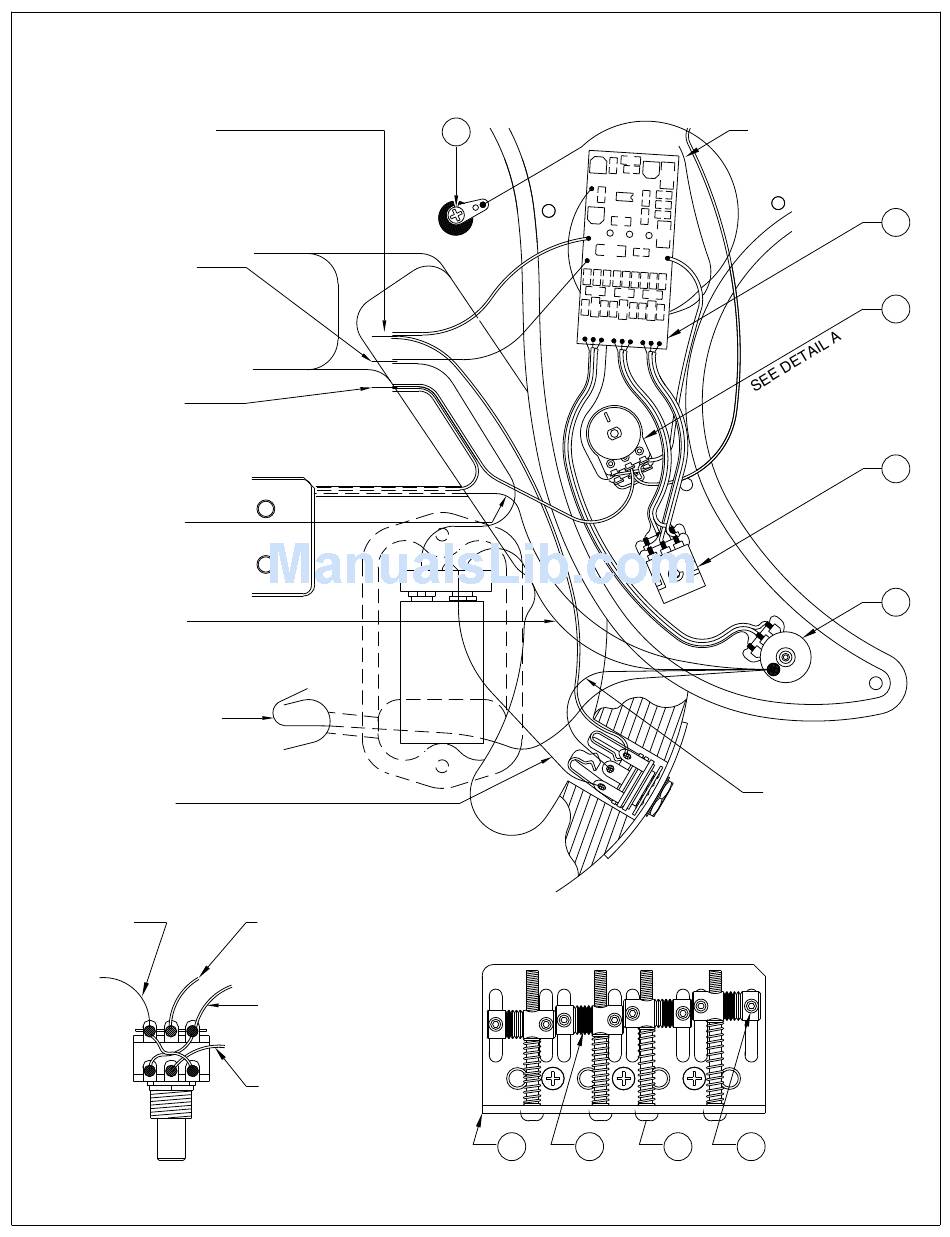

AMERICAN DELUXE PRECISION BASS 0195200/5202
WHITE WIRE FROM P.C.
BOARD AND OUTPUT JACK
SOLDERED TOGETHER.
SHRINK TUBE USED, TO
AVOID SHORT CONTACT
RED WIRE FROM P.C.
BOARD AND BATTERY CLIP
SOLDERED TOGETHER.
SHRINK TUBE USED, TO
AVOID SHORT CONTACT
WHITE WIRE FROM
BRIDGE P.U. & PAN POT
SOLDERED TOGETHER.
SHRINK TUBE USED, TO
AVOID SHORT CONTACT
BLACK WIRE FROM
OUTPUT JACK TO
BACK OF POT
BLACK WIRE FROM
BATTERY CLIP TO
BACK OF POT
BLACK WIRE (GROUND)
FROM UNDER BRIDGE
PLATE TO BACK OF POT
BLUE WIRE FROM
BATTERY CLIP
TO OUTPUT JACK
BLACK WIRE
TO VOLUME
POT GROUND
LUG
DETAIL A
PICKGUARD ASSEMBLY
9V
WHITE WIRE TO
BRIDGE PICKUP
WHITE WIRE
TO P.C. BOARD
WHITE WIRE TO
NECK PICKUP
22
BRIDGE ASSEMBLY
24
25
SOLDER BLACK WIRE
FROM NECK P.U. TO
VOLUME POT GROUND
LUG
BLACK WIRE FROM
OUTPUT JACK TO
BACK OF POT
26
27
01-11-2000
13
14
15
16
Pg. 2 of 4
