La table de cuisson doit être installée à l'écart des zones de
forts courants d'air, telles que fenêtres, portes et évents ou
ventilateurs de chauffage puissants. La table de cuisson doit
être installée à un endroit pratique dans la cuisine.
Utiliser les dimensions d'ouverture du plan de travail qui sont
indiquées dans ces Instructions d'installation. Les
dimensions données sont les espacements minimaux et
fournissent un dégagement de 0" (0 cm).
Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section "Spécifications électriques".
IMPORTANT : Pour éviter tout dommage, consulter le
constructeur de la maison ou le fournisseur de placards pour
déterminer si les matériaux utilisés peuvent subir un changement
de couleur, une déstratification ou autres dommages.

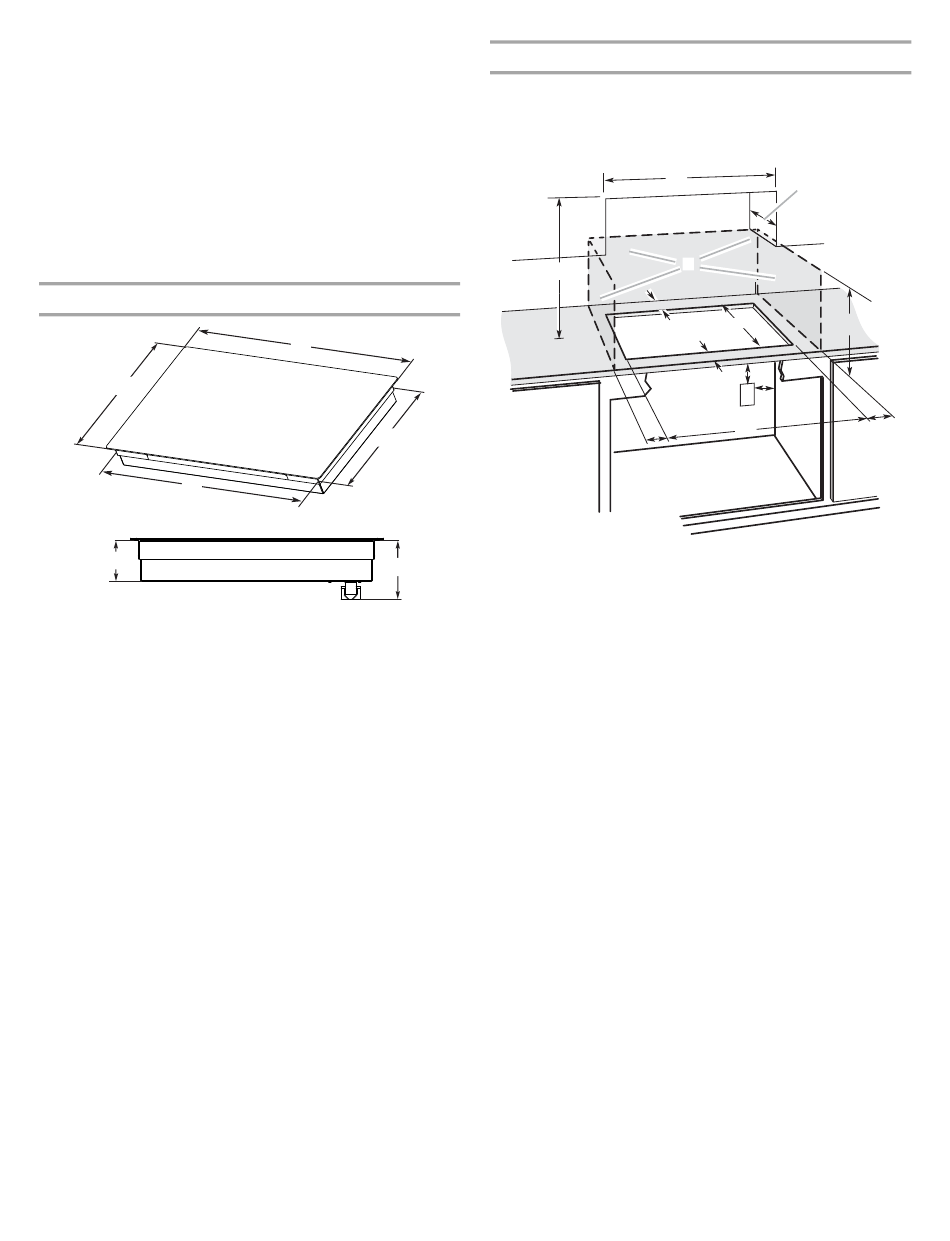

Dimensions du produit
A
D
E
A. Profondeur du verre - modèles blancs et noirs - 21
Profondeur du verre - modèles en acier inoxydable - 22
(56,4 cm)
B. Largeur du verre - modèles de 30" (76,2 cm) - 30
Largeur du verre - modèles de 36" (91,4 cm) - 36
C. Profondeur du châssis - 20¼" (51,5 cm)
D. Largeur du châssis - Modèles de 30" (76,2 cm) - 28
Largeur du châssis - Modèles de 36" (91,4 cm) - 34
E. Hauteur de la plaque de cuisson - 3
F. Hauteur de la table de cuisson comprenant le conduit (situé à
l'arrière de la table de cuisson, côté droit) - 5¼" (13,5 cm)
10
B
C
F
³⁄₄
" (55,2 cm)
¹⁄₄
"
⁷⁄₈
" (78,4 cm)
⁵⁄₁₆
" (92,3 cm)
¹⁵⁄₁₆
" (73,5 cm)
⁷⁄₁₆
" (87,5 cm)
³⁄₄
" (9,6 cm)
Dimensions du placard
IMPORTANT : En cas d'installation d'une hotte ou d'un
ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre
les instructions d'installation fournies avec la hotte concernant
les dimensions de dégagement à respecter au-dessus de la
surface de la table de cuisson.
C
K
"
A. 30
(76,2 cm) sur modèles de 30
B. Zone de matière combustible au-dessus du plan de travail (espace
délimité par des lignes pointillées ci-dessus)
C. Distance minimale de séparation de 30
table de cuisson et le fond d'un placard métallique ou de bois non
couvert (distance de séparation minimale de 24
placard de métal ou de bois est recouvert d'une plaque ignifugée d'au
¹⁄₄
moins
" [0,6 cm], elle-même recouverte d'une feuille métallique d'une
épaisseur correspondant à un calibre minimal de 28 pour l'acier,
"
0,015
[0,04 cm] pour l'acier inoxydable, 0,024
"
l'aluminium ou 0,020
[0,05 cm] pour le cuivre)
D. Profondeur recommandée pour les placards supérieurs : 13
E. 2" (5.1 cm) sur la plupart des modèles; 2
JEC4430B
F. Ouverture recommandée de 20½" (52,0 cm). Une ouverture de 20
⁹⁄₁₆
(51,8 cm) à 20
" (52,2 cm) conviendra
G. Distance de séparation minimale de 18" (45,7 cm) entre le placard
supérieur et le plan de travail avec distance minimale de séparation
horizontale pour la table de cuisson
H. Boîtier de connexion ou prise : 7" (17,8 cm) minimum à partir du
dessus du plan de travail
I. Boîtier de connexion ou prise : 9" (23 cm) maximum à partir de la droite
du placard
J. Ouverture recommandée de 29½" (74,9 cm) pour les modèles de 30"
(76,2 cm). Une ouverture de 29
conviendra pour les modèles de 30" (76,2 cm).
Ouverture recommandée de 35½" (90,2 cm) pour les modèles de 36"
(91,4 cm). Une ouverture de 34
conviendra pour les modèles de 36" (91,4 cm).
K. Distance de séparation minimale de 1" (2,5 cm) par rapport à la surface
de matériau combustible la plus proche, à gauche ou à droite au-
dessus de la table de cuisson
L. Distance de séparation minimale de 1" (2,5 cm) ou plus entre la paroi
arrière et le plan de travail
REMARQUES : Après le découpage de l'ouverture dans le plan
de travail, il est possible que pour certaines configurations
d'installation, il soit nécessaire d'entailler les parois latérales du
placard inférieur pour permettre le passage de la base de la table
de cuisson. Pour éviter cette modification, utiliser un placard
inférieur dont la largeur des parois latérales est supérieure à celle
de l'ouverture découpée.
Si le placard comporte un tiroir, on devra ménager une distance
de séparation de 5¹⁄₂" (14 cm) dans le sens de la profondeur entre
le plan de travail et le sommet du tiroir (ou autre obstruction) à
l'intérieur du placard inférieur.
A
D
B
L
G
F
E
H
I
J
"
"
; 36
(91,4 cm) sur modèles de 36
"
(76,2 cm) entre le dessus de la
"
[61 cm] si le fond du
"
[0,06 cm] pour
"
⁵⁄₈
" (6.7 cm) sur le modèle
¹⁄₁₆
⁹⁄₁₆
" (73,8 cm) à 29
" (75,1 cm)
⁹⁄₁₆
⁹⁄₁₆
" (87,8 cm) à 35
" (90,3 cm)
"
(33 cm)
³⁄₈
"
