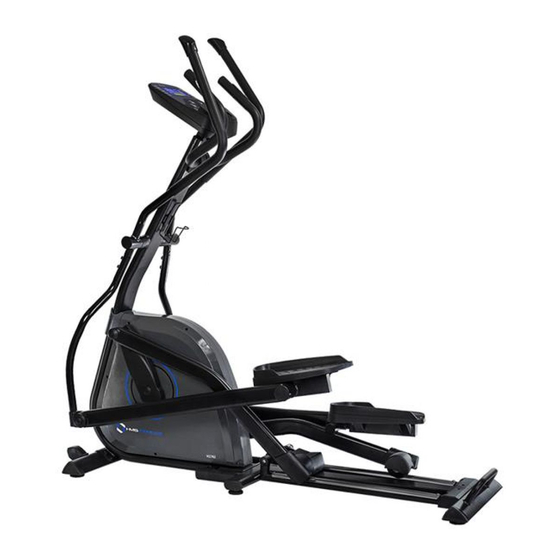

HMS Premium H1742 Manual Instruction

Magnetic elliptical bike
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Orbitrek magnetyczny
Magnetic elliptical bike
Magnetický orbitrek
H1742
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION – NÁVOD K OBSLUZE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H1742 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HMS Premium H1742

Summary of Contents for HMS Premium H1742

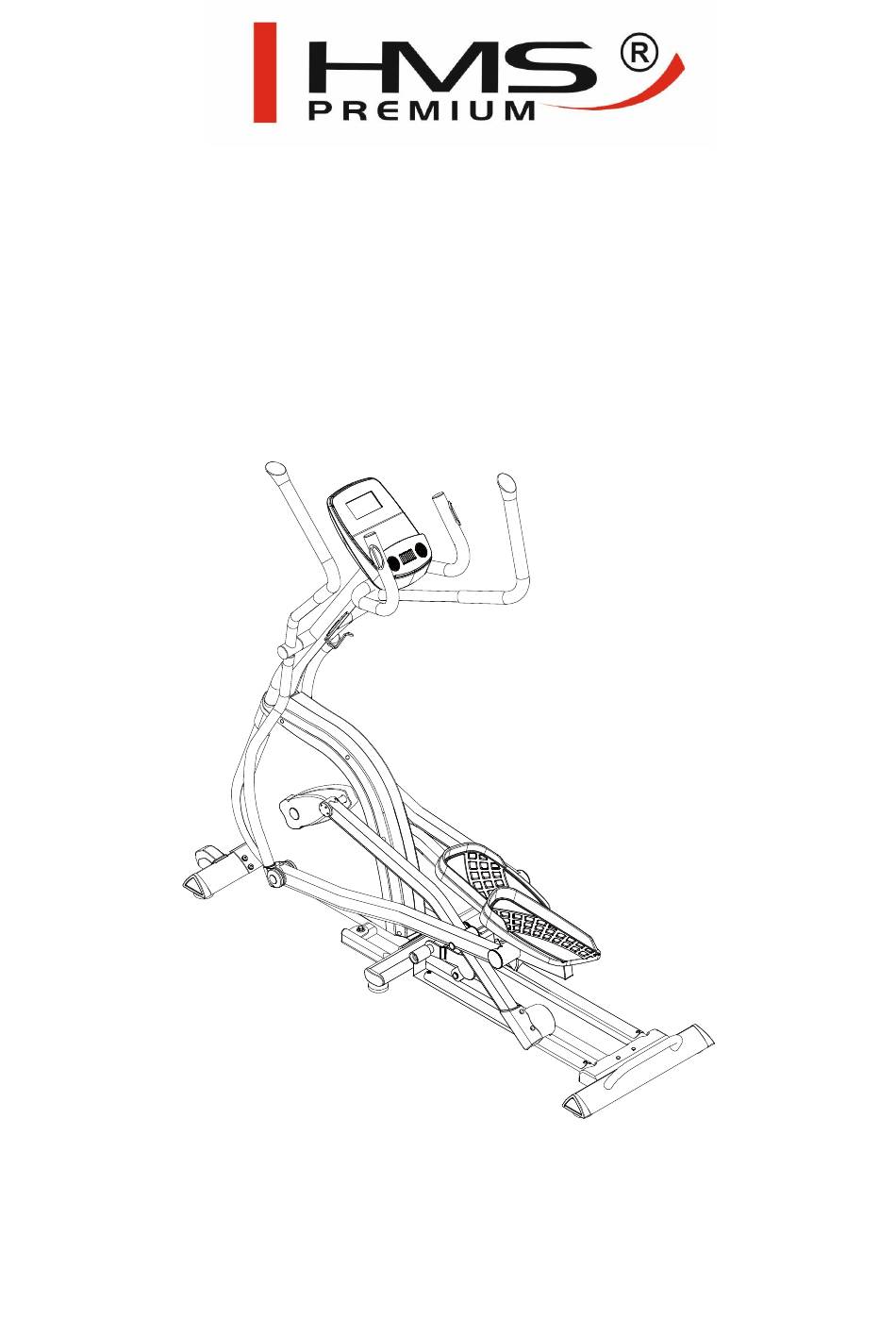

  • Page 1 Orbitrek magnetyczny Magnetic elliptical bike Magnetický orbitrek H1742 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION – NÁVOD K OBSLUZE...

  • Page 2: Uwagi Dotyczące Bezpieczeństwa

    KONSERWACJA: Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Urządzenia przechowuj w miejscach suchych by chronić je przed wilgocią i korozją. SPOSÓB HAMOWANIA: Aby zatrzymać urządzenie treningowe należy przestać się poruszać. Orbitrek magnetyczny H1742 nie posiada systemu blokującego i hamulca bezpieczeństwa.
  • Page 3 Diagram zbiorczy...
  • Page 4 & & & & 12L 12R & Step-1 & 93L 93R D15.4*D8.2*2 T 8PCS D25*D8.5*2 T 2pcs M8*1.25*20 L 8PCS D22*D8.5*1.5 T 2pcs D16*D8.5*1.2 T 4pcs Step-2 D25*D8.5*2 T 2PCS D27*D20.3*0.5 T 2PCS M8*1.25*20 L 2PCS M5*0.8*12 L 4PCS D46 2PCS Step-3 D16*D8.5*1.2 T 8pcs M5*0.8*12 L 2PCS...

  • Page 5: Lista Części

    Lista części Numer Opis Iiość Numer Opis Ilość Rama główna Mocowanie korby Przedni stabilizator Osłonka korby Podstawa jezdna Talerz koła zamachowego Nasadka owalna Łącznik drążka dolnego z podstawą pedała Lewa nasadka Pokrywa osi Prawa nasadka Osłonka Podkładka D22xD8.5x1.5T System magnetyczny Podkładka zabezpieczająca Koło obrotowe D15.4xD8.2x2T...

  • Page 6: Instrukcja Montażu

    Numer Opis Iiość Numer Opis Ilość Sprężynka D3*D19*67L Śruba M5*0.8*12L Nakładka D15*13L Talerz na baterie Śruba M8*1.25*50L Panel sterowania Plastikowa osłonka D3*30L Sensor pulsu Kabel Wkręt ST4x25L Podkładka płaska D24*D16*1.5T Kabel Podkładka D21xD16.2x0.3T Wkręt ST4.2x1.4x15L Wspornik komputera Przewód elektryczny Wkręt ST4.2x1.4x15L Wspornik mocowania na komputer Wkręt M8*1.25*45L Śruba M5*0.8*10L...
  • Page 7 MONTAŻ Krok 1: 1. Przykręć przedni stabilizator (2) do ramy głównej (1) za pomocą śrub M8x1.25x20 (9) i podkładek D22*D8.5*1.5T (6), podkładek zabezpieczających D15.4xD8.2x2T (7) oraz oraz nakrętek półokrągłych(18). 2. Wyjmij poliestren z opakowania i połóż pod ramą w celu ułatwienia montażu, tak jak pokazano na rysunku 1-2. 3.
  • Page 8 1. Zamontuj wsporniki pedałów (11L i 11R) mocowania korby (32) wykorzystując śruby (20), podkładki płaskie (18), podkładki (51) i śruby imbusowe (31). 2. Zamontuj pedały (21L i 21R) do mocowania pedałów (17L i 17R) za pomocą śrub (20) i wkrętów (23). 2.
  • Page 9 Krok 5: 1. Połącz lewy wspornik kierownicy (12L) z mocowaniem lewego pedała (17L) za pomocą śruby imbusowej (24), podkładki (91) i pastikowych podkładek (64), płaskiej podkładki (119) jak pokazano na rysunku 5-1. 2. Zamontuj lewe mocowanie kierownicy (30L) i lewy wspornik kierownicy (12L) do mocowania lewego pedała (17L) używając podkładki (6), podkładki (7) i śrub imbusowych (9) –...

  • Page 10: Funkcje Przycisków

    KOMPUTER SG2536-71 Komputerek modelu H1742 HMS wyposażony jest wgłośniki i wentylator. Orbitrek posiada również własny generator energii, który pozwala na korzystanie ze sprzętu bez podłączania go do źródła zasilania. W celu wygenerowania odpowiedniej mocy i zapewnienia stabilnego działania wszystkich funkcji urządzenia, należy utrzymywać prędkość...

  • Page 11: Zakres Działania

    ZAKRES DZIAŁANIA: WŁĄCZENIE ZASILANIA Podłącz zasilanie, komputer wyłączy się, a wyświetlacz pokaże wszystkie funkcje przez 2 sekundy. WYBÓR TRENINGU Wciśnij UP i Down aby wybrać trening: Manual (rysunek 1)  Beginner (rysunek 2)  Advance (rysunek 3)  Sporty (rysunek 4)  Cardio (rysunek 5) ...
  • Page 12 Tryb Początkujący Naciśnij UP lub DOWN aby wybrać program treningu, wybierz tryb Beginner i wciśnij Mode / Enter by zatwierdzić. Naciśnij UP lub DOWN aby wybrać program 1~4 (rysunek 12) i wciśnij Mode / Enter by zatwierdzić. Wciśnij UP albo DOWN by ustawić TIME. Naciśnij przycisk START/STOP aby rozpocząć...
  • Page 13 Tryb Watt 1. Naciśnij UP lub DOWN aby wybrać program treningu, wybierz WATT i wciśnij Mode by zatwierdzić. 2. Wciśnij UP albo DOWN by ustawić cel WATT target. (default: 120, rysunek 17) 3. Wciśnij UP albo DOWN by ustawić TIME. 4.
  • Page 14 WAŻNE: 1. Gdy komputer jest podłączony do smartfona lub tabletu przez Bluetooth, wyświetlacz gaśnie. 2. Proszę zamknąć aplikację iconsole aplikacji i wyłączyć funkcję Bluetooth, a następnie wyświetlacz włączy się ponownie. 3. Jeżeli funkcje i wartości pojawiają się źle, wyłącz komputer i uruchom go pononwnie. 4.

  • Page 15: Zakres Stosowania

    ćwiczeń zbyt agresywnie. Zakres stosowania Orbitrek H1742 jest urządzeniem klasy S i może być przeznaczony do użytku komercyjnego. Nie może być używany w celach terapeutycznych i rehabilitacyjnych. Mimo iż dopełniamy wszelkich starań by zapewnić najlepszą jakość naszych produktów mogą pojawić się pojedyncze błędy lub przeoczenia.

  • Page 16: Karta Gwarancyjna

    KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką...

  • Page 17: Specifications

    Regularly check the tightness of nuts and bolts. BREAKING Stop to pedal when you want stop the item. Elliptical bike H1742-i not acquire breaking system or emergency break TENSION ADJUSTMENT To reduce tension turn control into sign ”-” direction, to increase tension turn control into sign “+” direction.

  • Page 18: Exploded Drawing

    Exploded drawing...
  • Page 19 & & & & 12L 12R & Step-1 & D15.4*D8.2*2 T 8PCS M8*1.25*20 L 8PCS D25*D8.5*2 T 2pcs D22*D8.5*1.5 T 2pcs D16*D8.5*1.2 T 4pcs Step-2 D27*D20.3*0.5 T 2PCS D25*D8.5*2 T 2PCS M8*1.25*20 L 2PCS M5*0.8*12 L 4PCS D46 2PCS Step-3 D16*D8.5*1.2 T 8pcs M5*0.8*12 L 2PCS M8*1.25*50 L 4pcs...

  • Page 20: Part List

    Part list Part No Description Part No Description Main frame Crank welding set Front stabilizer Crank cover Sliding beam guiding plate Fixing plate for idle wheel Oval cap Pedal bottom bracket welding set Left triangle foot cap Axle cover Right triangle foot cap Side cover Waved washer D22xD8.5x1.5T Magnetic System...
  • Page 21 Part No Description Part No Description Spring D3*D19*67L Bolt M5*0.8*12L Nut D15*13L Fixing plate for battery Bolt M8*1.25*50L Control board Plastic cover D3*30L Handle pulse sensor Tension cable Screw ST4x25L Flat washer D24*D16*1.5T Pulse cable Waved washer D21xD16.2x0.3T Screw ST4.2x1.4x15L Computer bracket Electric cable Screw ST4.2x1.4x15L...

  • Page 22: Assembly Process

    Assembly process: Step 1: Assemble the front stabilizer (2) to the main frame (1) with flat washers(8),spring washers(7) and Allen bolts(9) as show on figure 1-1 Remove the polystyrene from the packaging and place it under the frame for a simple assembly as show on figure 1-2. Assemble the rear stabilizer(43) on the main frame(1) with waved washers(6),spring washers(7),Allen bolts(9) and flat washers(18).
  • Page 23 Assemble the support tubes (11L&11R) to the crank welding set (32) with bolts (20),flat washers (18),waved washers (51),axle cover (31) Assemble the pedals(21L&21R) to the pedal welding sets (17L&17R)with bolts(22) and screws(23). Assemble the roller covers (93L&93R) to the support tubes(11L&11R)with the bolts(104) Step 3: Let the pulse cable from handlebar(28) through the hole on the handlebar support tube(10) then fix the Handlebar welding set(28) to the handlebar support tube(10) by using spring washers(7), Flat washers(8), Allen bolts(9) as shown on figure 3-1.
  • Page 24 Step 5: Please kindly accomplish step 5 according to following sequences strictly. Assemble the left support tube for movable handlebar (12L) to the pedal welding set (17L) with Allen bolt (24),waved washer (91),and plastic washer (64),flat washer (119) as shown on figure 5-1 Connect the left handlebar welding set (30L) and left support tube for movable handlebar (12L) with waved washer(6),spring washer(7),and Allen bolt(9) as shown on figure 5-2 Assemble the right support tube for movable handlebar (12R) to the pedal welding sets (7R) with Allen bolt (24),waved washer (91),and...

  • Page 25: Watt Program

    INSTRUCTION MANUAL FOR SG2536-71 The H1742 HMS model is equipped with a speakers and a fan. Elliptical bike also has its own power generator that allows you to use your equipment without connecting it to a power source. If you want to generate the power and ensure stable operation of all functions of the device, keep the speed of the exercise no less than 30 RPM.

  • Page 26: Workout Selection

    OPERATION: POWER ON When the console detect RPM signal (RPM>15), system will have buzzer beeping as a cue. LCD will display all segments (Drawing 1) for 2 seconds and enter into program setting mode. Drawing 1 WORKOUT SELECTION Use UP or DOWN (Encoder) to select workout Manual (Drawing 2) Beginner(Drawing 3)  Advance (Drawing 4)  Sporty(Drawing 5)  Cardio(Drawing 6) ...

  • Page 27: Sporty Mode

    Beginner Mode Use UP or DOWN (Encoder) to select workout program, choose Beginner mode and press MODE / ENTER to get into. Use UP or DOWN (Encoder) to select Beginner program 1~4 (Drawing 13) and press MODE / ENTER to get into.

  • Page 28: Training Instruction

    RECOVERY After exercising for a period, keep holding on hand grips or wearing chest strap and press RECOVERY key. All function display will stop except “TIME” starts counting down from 00:60 to 00:00 (Drawing 19). Screen will display your heart rate recovery status with the F1, F2…. to F6. F1 is the best, F6 is the worst (Drawing 20).
  • Page 29 Please contact us for a replacement. Terms of references Stationary bike exercises are replacing bicycle exercises. Magnetic elliptical trainer H1742 is item class S. It is not suitable for therapeutic use. Consumer service department: ABISAL Sp.

  • Page 30: Bezpečnostní Pokyny

    ÚDRŽBA: K čištění zařízení nepoužívejte agresivní čisticí prostředky. K odstraňování špíny a prachu používejte měkký, vlhký hadřík. Zařízení přechovávejte na suchých místech tak, aby bylo chráněno před vlhkostí a korozí. ZPŮSOB BRŽDĚNÍ: Pro zastavení ellipticalu je potřeba přestat šlapat. Magnetický elliptical H1742 není vybaven blokačním systémem a nemá bezpečnostní brzdu.
  • Page 31 Nákres...
  • Page 32 & & & 30L 30R & 12L 12R & Step-1 & 93L 93R D15.4*D8.2*2 T 8PCS M8*1.25*20 L 8PCS D25*D8.5*2 T 2pcs D22*D8.5*1.5 T 2pcs D16*D8.5*1.2 T 4pcs Step-2 D27*D20.3*0.5 T 2PCS D25*D8.5*2 T 2PCS M8*1.25*20 L 2PCS M5*0.8*12 L 4PCS D46 2PCS Step-3 D16*D8.5*1.2 T 8pcs...
  • Page 33 Seznam částí Č. Popis Počet Č. Popis Počet Hlavní rám Hřídel Přední stabilizátor Kryt ramene Posuvný nosník Talíř kotoučového setrvačníku Oválná krytka Spoj vzpěry řídítek a pedálové části Levá krytka Krytka osy Pravá krytka Krytka Podložka D22xD8.5x1.5T Magnetický systém Bezpečnostní podložka Kotoučový...
  • Page 34 Č. Popis Počet Č. Popis Počet Pružina D3*D19*67L Šroub M5*0.8*12L Obložka D15*13L Talíř pro baterie Šroub M8*1.25*50L Řídící panel Plastová krytka D3*30L Čidlo pulsu Převod Vrut ST4x25L Rovná podložka D24*D16*1.5T Převod Podložka D21xD16.2x0.3T Vrut ST4.2x1.4x15L Vzpěra počítače Elektrický převod Vrut ST4.2x1.4x15L Vzpěra počítače Vrut M8*1.25*45L Šroub M5*0.8*10L...
  • Page 35 Montáž Krok 1: 1. Připevněte přední stabilizátor (2) k hlavnímu rámu (1) pomocí šroubů M8x1.25x20 (9) a podložek D22*D8.5*1.5T (6), bezpečnostních podložek D15.4xD8.2x2T (7) a rovných podložek (18). 2. Vytáhněte z balení polystyrén a položte jej pod rám s cílem ulehčení montáže, viz obrázek 1-2. 3.
  • Page 36 Krok 3: 1. Připevněte řídítka (28) ke sloupku řídítek (10) pomocí bezpečnostní podložky (7), rovné podložky (8) a imbusových šroubů (9), viz obrázek 3- 1. Přitom protáhněte sloupkem řídítek (10) převod řídítek (28). 2. Připevněte krytku (27) pomocí imbusových šroubů (9), viz obrázek 3-2. 3.
  • Page 37 Krok 5: 1. Připevněte vzpěru levé rukojeti (12L) k rámu levého pedálu (17L) pomocí imbusového šroubu (24), podložky (91) a plastových podložek (64), ploché podložky (119), viz obrázek 5-1. 2. Připevněte levou rukojeť (30L) ke vzpěře levé rukojeti (12L) pomocí podložek (6), podložek (7) a imbusových šroubů (9), viz obrázek 5-2. 3.
  • Page 38 POČÍTAČ SG2536-71 Počítač modelu H1742 HMS je vybaven reproduktorem a ventilátorem. Elliptical má také vlastní generátor energie, který umožňuje využívat zařízení bez zapojení ke zdroji el.energie. Za účelem vytvoření dostatečné energie potřebné k napájení a zajištění stabilního provozu všech funkcí zařízení, je potřeba udržovat rychlost cviků...

  • Page 39: Manuální Režim

    OPERACE: ZAPNUTÍ Zapojte napájení, počítač se zapne a na displeji se zobrazí všechny funkce na dobu 2 sekund. VÝBĚR TRÉNINKU Stiskněte UP a Down za účelem volby tréninku: Manual (obrázek 1)  Beginner (obrázek 2)  Advance (obrázek 3)  Sporty (obrázek 4)  Cardio (obrázek 5) ...
  • Page 40 Režim Začátečník Stiskněte UP nebo DOWN za účelem výběru tréninkového programu, zvolte režim Beginner a stiskněte Mode/ Enter za účelem jeho potvrzení. Stiskněte UP nebo DOWN za účelem výběru programu 1~4 (obrázek 12) a stiskněte Mode / Enter za účelem jeho potvrzení. Stiskněte UP nebo DOWN za účelem nastavení...
  • Page 41 Stiskněte UP nebo DOWN za účelem nastavení TIME. Stiskněte START/STOP za účelem zastavení tréninku. Stiskněte RESET za účelem návratu do hlavního menu. Režim Watt 1. Stiskněte UP nebo DOWN za účelem výběru tréninkového programu, zvolte režim WATT a stiskněte Mode/ Enter za účelem jeho potvrzení. 2.
  • Page 42 DŮLEŽITÉ: 1. Jakmile je připojen počítač k chytrému telefonu nebo tabletu prostřednictvím Bluetooth, tak se displej vypne. 2. Prosím, opusťte aplikaci iconsole app a vypněte funkci Bluetooth, poté se displej opět zapne. 3. Pokud se funkce a hodnoty zobrazují špatně, počítač vypněte a opětovně jej zapněte. 4.
  • Page 43 Přesto je potřeba najít si motivaci k pravidelným tréninkům. Vyberte si konkrétní hodinu tréninku a nezapočínejte trénink příliš agresivně. Rozsah užívání Elliptical H1742 je zařízením třídy S určeným k domácímu a komerčnímu použití. Nemůže být používán k terapeutickým a rehabilitačním účelům. Oddělení péče o klienta: ABISAL Sp.
  • Page 44 Označení zařízení symbolem přeškrtnutého kontejneru na odpady informuje o zákazu likvidace použitého elektrického a elektronického zařízení společně s jinými odpady. Společně se Směrnicí WEE o způsobu nakládání s elektrickými a elektronickými odpady, je potřeba pro tento druh zařízení používat oddělené způsoby jejich likvidace. Uživatel, který...
