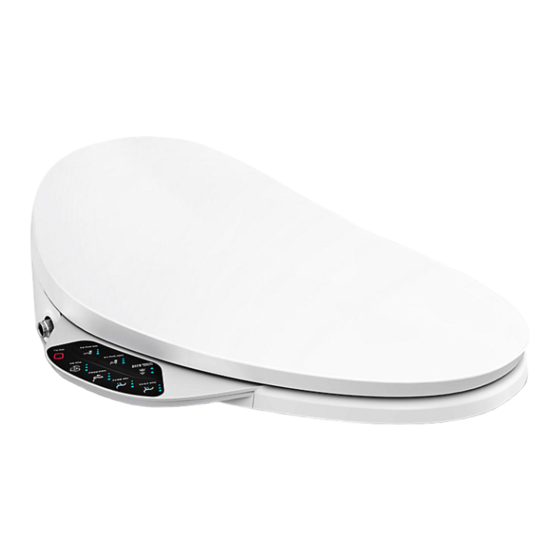

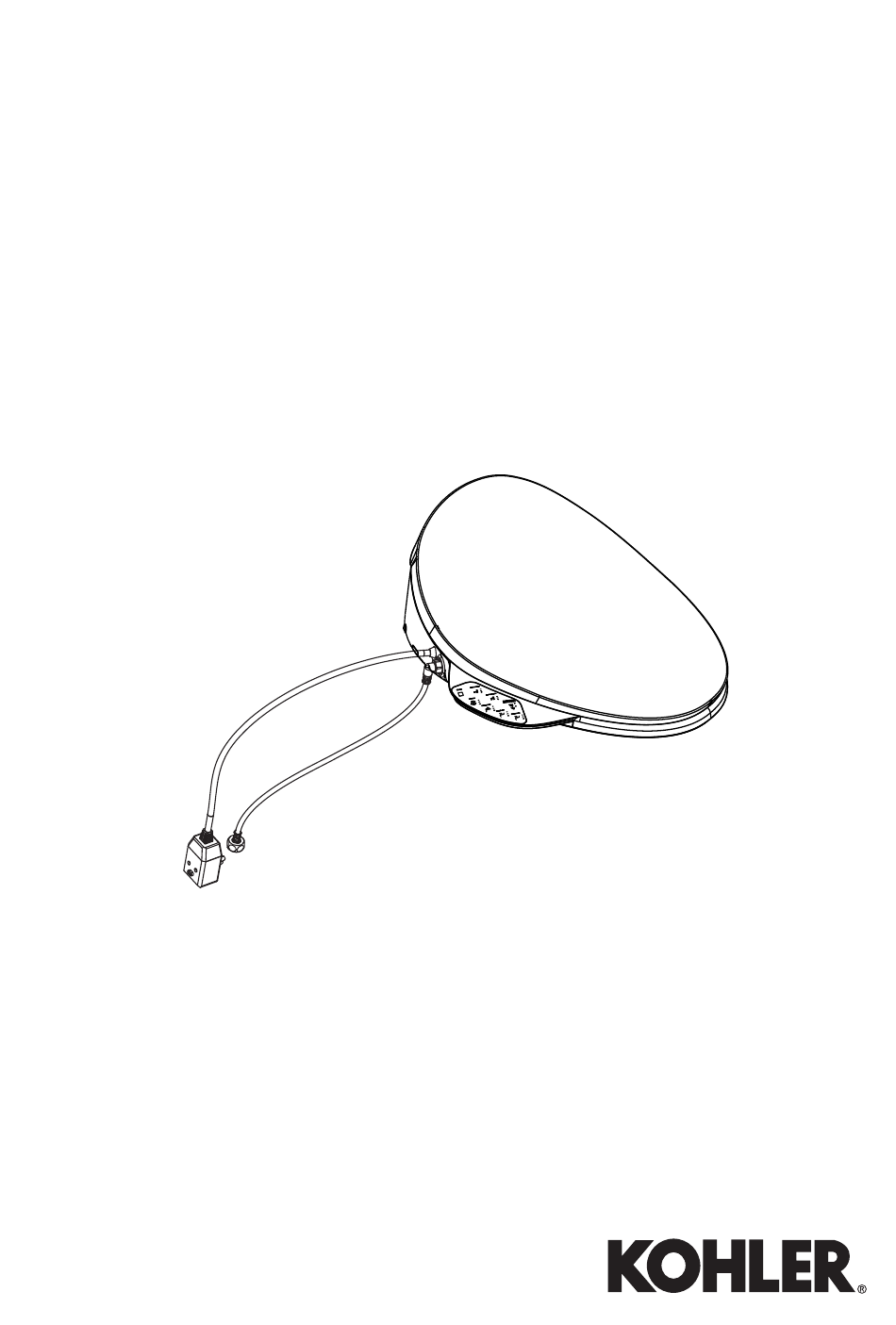

- Page 1 Installation Guide 安装说明 Toilet Seat with Bidet Functionality 清舒宝智能座便盖 K-4107T 上海科勒电子科技有限公司 上海市浦东新区金滇路18号E幢 邮编：201206 English page 1-8 中 文 页 码 9-14 한글 페이지 15-21 繁 體 頁 碼 22-27 1194357-T01-B...
- Page 2 Please ensure sufficient ventilation in your surroundings to prevent possible damage to electronic components. 1194357-T01-B Kohler Co.
- Page 3 Otherwise, the inlet pipe thread may wear off and lead to water leakage. Unplug the seat and drain it, if the seat is not being used for an extended period of time. Kohler Co. 1194357-T01-B...
- Page 4 Flush the toilet to relieve any pressure from the water supply hoses. Position a container under the fill valve to catch any excess water. Disconnect the water supply hose from the toilet fill valve. Remove the existing toilet seat. 1194357-T01-B Kohler Co.
-
Page 5: Install The Mounting Plate
Insert a bolt through the mounting plate and the toilet mounting holes. Position the washers so they rest in the grooves of the mounting plate. Thread a nut onto each of the bolts. Handtighten the nut. Kohler Co. 1194357-T01-B... -
Page 6: Install The Seat
For All Other Installations: No need to remove the seat for seat position adjustment. Adjust the position seat and mounting plate only by loosening nuts and tighten nuts when they are adjusted to properly align with the seat. 1194357-T01-B Kohler Co. -
Page 7: Connect The Water Supply
NOTE：Flush the water supply pipes thoroughly to remove debris. The product is designed for tap water. Make sure not to use industrial water/grey water/black water/sea water for the water supply. Check all connections for leaks and make any adjustments as needed. Kohler Co. 1194357-T01-B... -
Page 8: Installation Checkout
1/3 from the front of the seat (sensor area). Proceed to the “Operation” section of the Homeowners Guide to test the various seat functions. 1194357-T01-B Kohler Co. - Page 9 谢谢您选择科勒公司 我们感谢您对科勒质量的信任。在您开始安装前，请您花几分钟时间阅读 这本手册。如果您在安装或性能方面遇到任何问题，务必请您与我们联 系。再次感谢您选择科勒公司。 工具和材料 可调节扳手 一字螺丝刀 安装之前 警告：触电，火灾或人身伤害的危险。本产品必须接地良好。 只能连接到专用的220-240V AC， 50/60Hz，10A的带接地故 障断路器或接地漏电保护器的电路中。 警告：触电或产品损伤的危险。不要把产品浸没在水中。 重要！产品损伤的危险。在所有其他安装步骤结束之前不要插电源线插头。 重要！产品损伤的危险。不要把产品安装在水可能溅到的地方。 重要！产品损伤的危险。不要把产品安装在过分潮湿的地方，在这种地方， 水汽可能凝聚在产品表面。请始终保持使用环境有足够的通风，以防止电子 组件的损坏。 重要！产品损坏或财产损失的危险。硬推、硬拉水管接头可能造成水渗 漏。 重要！产品损坏的危险。不要在喷嘴上施加过大的力，否则产品可能损 坏。 重要！产品损坏的危险。连接本产品进水管时要小心对正螺纹，否则会损坏 产品进水口螺纹，造成漏水。 遵守所有当地的管道和建筑标准。 这本说明中所有的信息基于最新公开的产品信息。科勒公司保留在 任何时间不通知的情况下做改变的权利。 不要使用延长电线连接产品。 连接到流动水压在0.7kgf/cm ~7.5kgf/cm (0.07MPa~0.74MPa)的冷水源。 只能连接到自来水的水源。 如果产品长时间不用，请拔下插头并排干本机里的水。 Kohler Co. 1194357-T01-B...
- Page 10 1. 适配座便盖尺寸要求及安装小贴示 1. 安装孔的间距：136-210mm 6.安装前请在座便器 2. 安装孔与水箱的距离:＞20mm 左侧约1米范围内预留 3. 安装孔与座便器内圈的距离:＜70mm 电源插座 4.安装孔到座便器顶端的距离：460-490mm 5. 座便器内径尺寸：370-390mm 2. 安装电路出口 警告：触电，火灾或人身伤害的危险。本产品必 220-240V AC 须接地良好。只能连接到专用的220-240V AC， 50/60Hz，10A的带接地故障断路器或接地漏电保 护器的电路中。 建议使用防水型插座，不要使用延长电线连接产品。 注意：在决定电路出口位置时，要按照当地的标准。 连接到220-240V并带有接地故障断路器或接地漏电保护器保护的电路 中。 3. 准备 关闭座便器的供水系统。 冲洗座便器，释放来自供水管的压力。 在进水阀下方放置一个容器装多余的水。 断开座便器进水阀与供水管的连接。 移除现有的座圈。 1194357-T01-B Kohler Co.
- Page 11 安装板 安装板 螺母 安装安装板 注意：按照安装板上安装距离提示，选择合适的安装板。 在座便器安装孔上方放置安装板。 把螺钉分别插入垫圈内。 注意：一些座便器的底板孔内已经有螺纹，这种座便器不需要螺母。 对有螺纹孔的座便器： 把螺钉插入安装板和座便器安装孔内，移动垫圈，使之卡在安装板的 凹槽内，注意垫片方向：垫片近孔折弯处向下。 顺着螺纹轻轻地拧紧螺丝，不要拧得过紧，以便调整。 对其他座便器： 在座便器安装孔上方放置安装板。 把每个螺丝分别插入垫圈内，注意垫片方向：垫片近孔折弯处向下。 把螺丝插入安装板和座便器的安装孔内。 移动垫圈，使之置于安装板的凹槽内。 在每个螺丝上拧上螺母，用手拧紧螺母。 Kohler Co. 1194357-T01-B...
- Page 12 安装板 5.安装座便盖 对正座便盖底部和安装板之间的卡槽，把座便盖在座便器座圈面上向 水箱方向移动，当听到咔嚓声说明安装完成。 注意：安装板可能需要调节来完全地对准座便器相对位置。 对有螺纹孔的座便器： 要调节座便盖位置，如有必要可以移除座便盖，重新调节安装板的位 置。 一旦座便盖位置确定，移除座便盖，牢固的拧紧安装板。 重新安装座便盖。 对其他座便器： 要调节座便盖的位置，不需移除座便盖，只需拧紧螺母，即可摆动调 节座便盖及安装板的位置，当位置适当，直接拧紧螺母即可，不必担 心螺钉会跟转。 1194357-T01-B Kohler Co.
- Page 13 三通 进水软管 软管 角阀 6. 连接供水系统 重要！产品损坏的危险。小心对正进水管与座便盖的螺纹，不要破坏螺纹 或过于拧紧接头。为了牢固的拧紧接头，用手拧紧后用工具再拧紧1/4圈。 重要！产品损坏的危险。小心不要刮伤产品表面。 直接将三通与座便器进水管口相连。 注意：对新安装的管路系统，在将进水软管连接至三通以前，须直接 排水数秒，以清除管道内沙石、污垢等。 用提供的软管连接三通和座便盖。 注意！请勿重复使用旧软管。 把三通与供水系统相连。 打开供水系统。 注意！一定要先彻底冲洗供水管以清除管道中的杂质，使用水 源为饮用自来水，切勿使用工业用水、废水、污水以及海水。 检查所有连接是否有漏水，如果需要可做调整。 Kohler Co. 1194357-T01-B...
- Page 14 7. 安装检查 用塑料布包裹在座圈上，防止测试时水喷出。 把电源线插上电源插座，座便盖发出短蜂鸣1次，喷管伸缩1次，侧键 盘上背光灯点亮，夜灯闪烁，直至初始化结束。 在软管和电源线间扣上线夹。 座圈设计为有落座感应启动工作。为了激活座圈达到测试的目的，首 先面对座便器，然后把手或者一块湿布放在座圈右边离前端大约1/3处 （感应区域）。 继续参考用户手册中的“使用方法”部分来测试产品的不同功能。 1194357-T01-B Kohler Co.
- Page 15 Kohler Company 제품을 구입해 주셔서 감사합니다. 당사는 Kohler 품질에 대한 사용자의 의견을 고맙게 생각합니다. 설치를 시작하기 전에 이 안내서를 보는데 몇 분 정도 소요됩니다. 설치나 성능의 문제가 발생할 경우, 바로 당사에 연락해 주시기 바랍니다. Kohler의 제품을 구입해 주셔서 다시 한 번 감사합니다.
- Page 16 하십시오. 그렇지 않으면 나사선이 손상 되서 누수가 발생 할 수 있습니다. 모든 수도관과 빌딩 건축 법규를 확인해 봅니다. 이 설명서에 있는 모든 정보는 출판시에 이용 가능한 최신 제품 정보를 기본으로 합니다. Kohler Co.는 언제든지 사전에 공시하지 않고 변경할 수 있는 권한을 갖습니다. 확장 코드를 사용하여, 전원을 연결하지 마십시오.
- Page 17 220-240VAC, 50/60Hz, 10A인, 누전 차단기가 달려있는 콘센트에 연결해야 합니다. 3. 설치 준비 기존 변좌 시트를 해체 합니다. 변기의 급수 밸브를 잠궈 주십시오. 변기 물을 내려, 급수 호스의 압력을 줄입니다. 여분의 물을 받아내기 위해 물을 담을 용기를 준비합니다. 변기와 급수 밸브를 분리합니다. Kohler Co. 1194357-T01-B...
- Page 18 설치 홀에 나사선이 없는 모든 변기 : 변기의 설치 홀에 맞게 고정 플레이트를 놓습니다. 각 볼트에 와셔를 끼워 넣습니다. 와셔 방향에 주의 하도록 합니다. 볼트를 고정 플레이트와 변기 홀에 연결합니다. 와셔를 고정 플레이트의 홀에 맞게 놓습니다. 볼트에 너트를 연결하여 조입니다. 1194357-T01-B Kohler Co.
- Page 19 단단히 고정합니다. 비데를 다시 설치합니다. 설치 홀에 나사선이 없는 모든 변기 : 비데를 제거하지 않고 나사를 고정하는 것만으로 비데 위치 조절이 가능합니다. 너트를 조정하여 비데의 위치를 조절합니다. 적당한 위치에서 너트를 직접 조이면 나사가 풀릴 걱정은 하지 않아도 됩니다. Kohler Co. 1194357-T01-B...
- Page 20 주의!낡은 본체 급수 호스를 중복해서 사용하지 말아야 합니다. 급수호스로 T밸브와 앵글밸브를 연결합니다. 급수 밸브를 엽니다. 주의! 반드시 먼저 급수관을 물로 세척하여, 관도를 청결하게 하고, 수원은 상수도를 사용 해야 합니다.(공업 용수, 폐수 및 바닷물을 사용하면 안됨) 누수여부를 검사하여, 필요하면 다시 조절합니다. 1194357-T01-B Kohler Co.
- Page 21 신장하고, 조작부의 등이 켜지고, 야간 조명이 반짝이면 초기화가 끝난 것입니다. 본체 급수 호스와 전원 코드를 클립으로 고정시킵니다. 비데는 착좌센서로 작동하며, 테스트 하기 위해서는 먼저 손 혹은 젖은 수건으로 시트의 오른쪽으로 부터 앞부분의1/3되는 곳(감지영역)에 놓습니다. 다양한 시트 기능을 검사하기 위해 사용설명서(Homeowners)의 "사용 방법" 부분을 참고합니다. Kohler Co. 1194357-T01-B...
- Page 22 謝謝您選擇科勒公司 我們感謝您對科勒質量的信任。在您開始安裝前，請您花幾分鐘時間閱讀 這本手冊。如果您在安裝或性能方面遇到任何問題，務必請您與我們聯系。 再次感謝您選擇科勒公司。 工具和材料 可調節扳手 一字螺絲刀 安裝之前 警告：觸電，火災或人身傷害的危險。本產品必須接地良好。 只能連接到專用的220-240V AC， 50/60Hz，10A的帶接地故 障斷路器或接地漏電保護器的電路中。 警告：觸電或產品損傷的危險。不要把產品浸沒在水中。 重要！產品損傷的危險。在所有其他安裝步驟結束 之前不要插電源線插頭。 重要！產品損傷的危險。不要把產品安裝在水可能濺到的地方。 重要！產品損傷的危險。不要把產品安裝在過分潮濕的地方，在這種地方， 水氣可能凝聚在產品表面。請始終保持使用環境有足夠的通風，以防止電子 組件的損壞。 重要！產品損壞或財產損失的危險。硬推、硬拉水管接頭可能造成水滲 漏。 重要！產品損壞的危險。不要在噴嘴上施加過大的力，否則產品可能損 壞。 重要！產品損壞的危險。連接本產品進水管時要小心對正螺紋，否則會損壞 產品進水口螺紋，造成漏水。 遵守所有當地的管道和建築標準。 這本說明中所有的信息基於最新公開的產品信息。科勒公司保留在 任何時間不通知的情況下做改變的權利。 不要使用延長電線連接產品。 連接到流動水壓在0.7kgf/cm2~7.5kgf/cm2(0.07MPa~0.74MPa)的冷水源。 只能連接到自來水的水源。 如果產品長時間不用，請 拔下插頭並排幹本機裡的水。 1194357-T01-B Kohler Co.
- Page 23 3. 安裝孔與馬桶內圈的距離 ：＜70mm 4. 安裝孔到馬桶頂端的距離：460 - 490mm 5. 馬桶內徑尺寸：370 - 390mm 6. 安裝前請在馬桶左側約1米範圍內預留電源插座 2. 安裝電路出口 220~240V AC 警告：觸電，火災或人身傷害的危險。本產品必須 接地良好。只能連接到專用的220 - 240V AC， 50/60Hz，10A的帶接地故障斷路器或接地漏電保 護器的電路中。 建議使用防水型插座，不要使用延長電線連接產品。 注意：在決定電路出口位置時，要按照當地的標準。 連接到220 - 240V AC並帶有接地故障斷路器或接地漏電保護器保護的電 路中。 3. 準備 關閉馬桶的供水系統。 沖洗馬桶，釋放來自供水管的壓力。 在進水閥下方放置一個容器裝多餘的水。 斷開馬桶進水閥與供水管的連接。 移除現有的座圈。 Kohler Co. 1194357-T01-B...
- Page 24 安裝板 安裝板 螺母 4. 安裝安裝板 注意：按照安裝板上安裝距離提示，選擇合適的安裝板。 在馬桶安裝孔上方放置安裝板。 把螺釘分別插入墊圈內。 注意：一些馬桶的底板孔內已經有螺紋，這種馬桶不需要螺母。 對有螺紋孔的馬桶： 把螺釘插入安裝板和馬桶安裝孔內，移動墊圈，使之卡在安裝板的 凹槽內，注意墊片方向：墊片近孔折彎處向下。 順著螺紋輕輕地擰緊螺絲，不要擰得過緊，以便調整。 對其他馬桶： 在馬桶安裝孔上方放置安裝板。 把每個螺絲分別插入墊圈內，注意墊片方向：墊片近孔折彎處向下。 把螺絲插入安裝板和馬桶的安裝孔內。 移動墊圈，使之置於安裝板的凹槽內。 在每個螺絲上擰上螺母，用手擰緊螺母。 1194357-T01-B Kohler Co.
- Page 25 安装板 5. 安裝座便蓋 對正座便蓋底部和安裝板之間的卡槽，把座便蓋在馬桶座圈面上向 水箱方向移動，當聽到咔嚓聲說明安裝完成。 注意：安裝板可能需要調節來完全地對準馬桶相對位置。 對有螺紋孔的馬桶： 要調節座便蓋位置，如有必要可以移除座便蓋，重新調節安裝板的位 置。 一旦座便蓋位置確定，移除座便蓋，牢固的擰緊安裝板。 重新安裝座便蓋。 對其他馬桶： 要調節座便蓋的位置，不需移除座便蓋，只需擰緊螺母，即可擺動調 節座便蓋及安裝板的位置，當位置適當，直接擰緊螺母即可，不必擔 心螺釘會跟轉。 Kohler Co. 1194357-T01-B...
- Page 26 三通 進水軟管 軟管 角閥 6. 連接供水系統 重要！產品損壞的危險。小心對正進水管與座便蓋的螺紋，不要破壞螺紋 或過於擰緊接頭。為了牢固的擰緊接頭，用手擰緊後用工具再擰緊1/4圈。 重要！產品損壞的危險。小心不要刮傷產品表面。 直接將三通與馬桶進水管口相連。 注意！對新安裝的管路系統，在將進水軟管連接至三通以前，須直接 排水數秒，以清除管道內沙石、污垢等。 用提供的軟管連接三通和座便蓋。 注意！請勿重複使用舊軟管。 把三通與供水系統相連。 打開供水系統。 注意！一定要先徹底沖洗供水管以清除管道中的雜質，使用水源為飲 用自來水，切勿使用工業用水、廢水、污水以及海水。 檢查所有連接是否有漏水，如果需要可做調整。 1194357-T01-B Kohler Co.
- Page 27 7. 安裝檢查 用塑料布包裹在座圈上，防止測試時水噴出。 把電源線插上電源插座，座便蓋發出短蜂鳴1次，噴管伸縮1次，側鍵 盤上背光燈點亮，夜燈閃爍，直至初始化結束。 在軟管和電源線間扣上線夾。 座圈設計為有落座感應啟動工作。為了激活座圈達到測試的目的，首 先面對馬桶，然後把手或者一塊濕布放在座圈右邊離前端大約1/3處 （感應區域）。 繼續參考用戶手冊中的“使用方法”部分來測試產品的不同功能。 Kohler Co. 1194357-T01-B...
