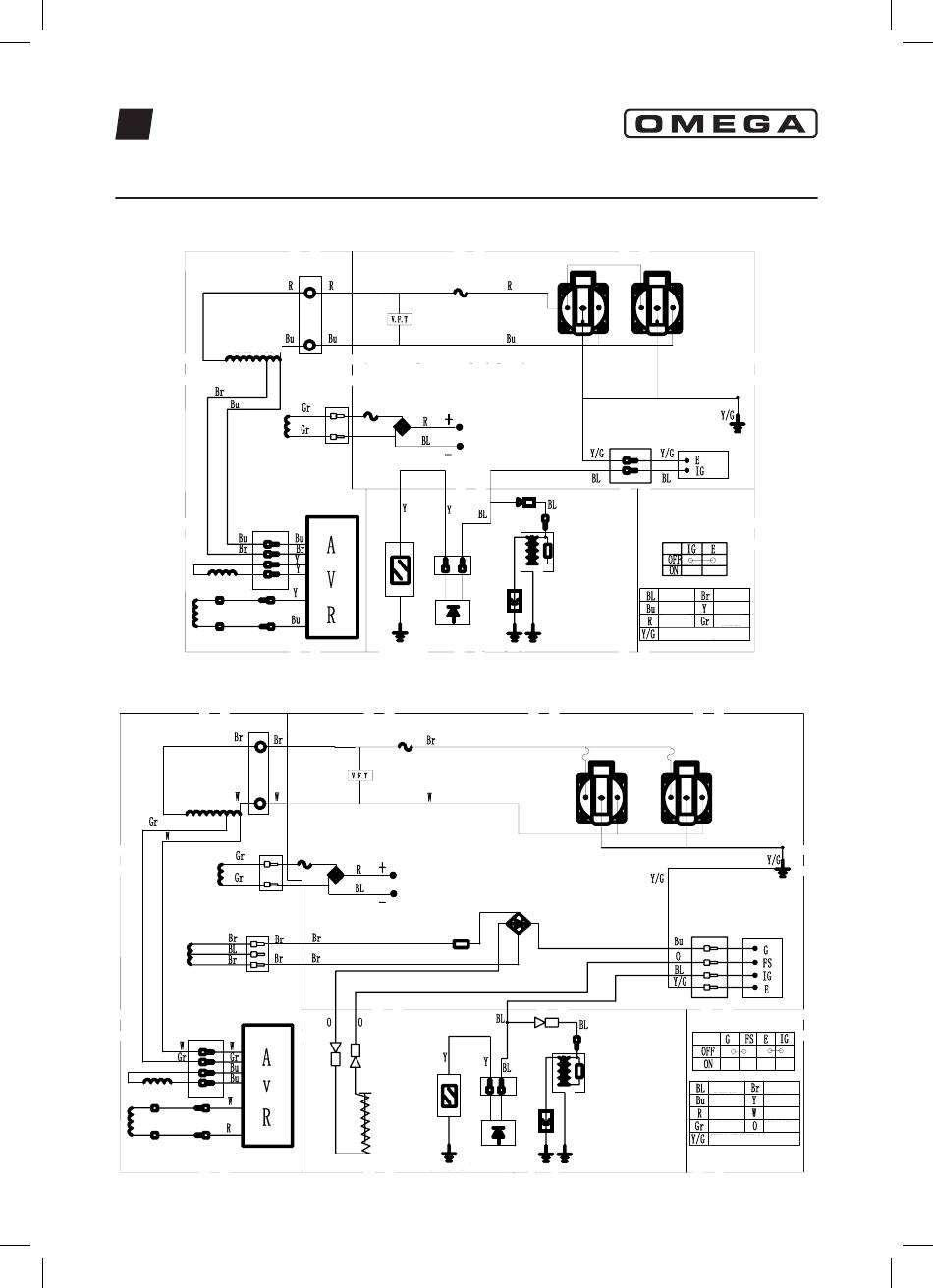

10. Diagrama de cablagem

OM3500 PRO
Bobina principal
Bobina de campo
secundário
Bobina de campo
OM7000 PRO
Bobina principal
Bobina de campo
secundário
Bobina de campo
Protetor
Voltímetro
BLOCO DO PAINEL DE CONTROLO
Protetor de corrente DC 8A
Alerta de óleo
Sensor de óleo
Protetor
Voltímetro
Protetor de corrente DC 8A
BLOCO DE PAINEL DE CONTROLO
Fusível diodo
Solenóide de desligamento
de combustível Sensor de óleo
17
Bobina
de funcionamento
Bloco de motor
Vela
Protetor
Bobina
de funcionamento
Bloco de motor
Alerta de óleo
Vela
Interruptor motor
Interruptor motor
PRETO
CASTANHO
AZUL AMARELO
VERDE
VERMELHO
AMARELO/VERDE
Protetor
Interruptor motor
Interruptor motor
PRETO CASTANHO
AZUL AMARELO
VERMELHO BRANCO
VERDE LARANJA
AMARELO/VERDE
