Zephyr Presrv PRW24F01BG Use, Care And Installation Manual

Full-size single zone wine cooler
Hide thumbs Also See for Presrv PRW24F01BG:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
WWW.ZEPHYRONLINE.COM
PRW24F01BG
Presrv Full-Size Single Zone Wine Cooler
EN Use, Care, and Installation Guide
FR Guide d'utilisation, d'entretien et d'installation
MAY21.0201

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Presrv PRW24F01BG and is the answer not in the manual?

Questions and answers

Related Manuals for Zephyr Presrv PRW24F01BG

Summary of Contents for Zephyr Presrv PRW24F01BG

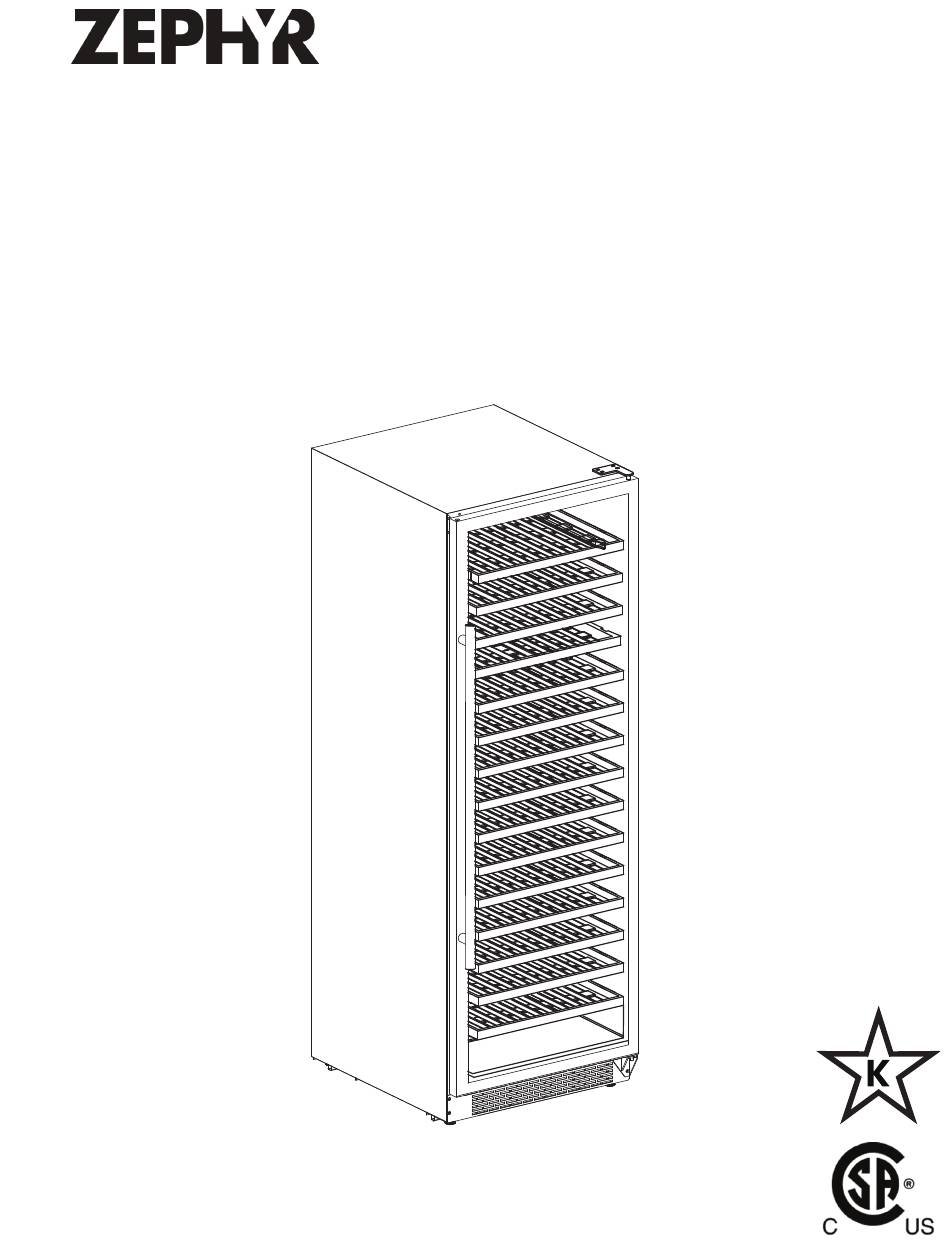

  • Page 1 WWW.ZEPHYRONLINE.COM PRW24F01BG Presrv Full-Size Single Zone Wine Cooler EN Use, Care, and Installation Guide FR Guide d’utilisation, d’entretien et d’installation MAY21.0201...
