Microsemi 9001GO-ET User's Installation Manual

1-port, 802.3at outdoor poe midspan
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

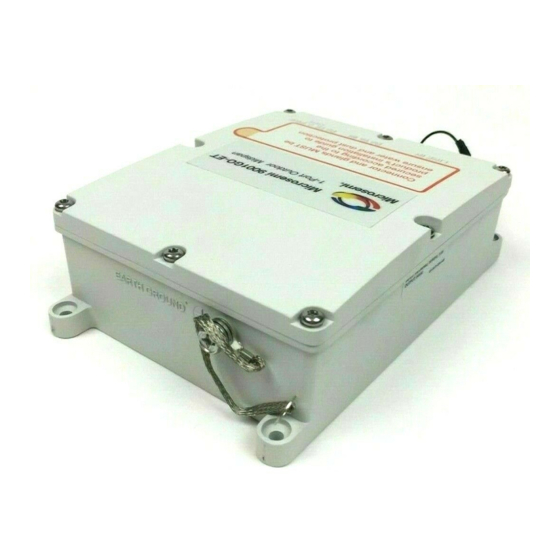

Microsemi 9001GO-ET
1-Port, 802.3at Outdoor PoE Midspan
User Installation Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the 9001GO-ET and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Microsemi 9001GO-ET

Summary of Contents for Microsemi 9001GO-ET

  • Page 1 Microsemi 9001GO-ET 1-Port, 802.3at Outdoor PoE Midspan User Installation Guide...
  • Page 2 Notice It is Microsemi’s policy to improve its products as new technology, components, software, and firmware become available. Microsemi, therefore, reserves the right to change specifications without prior notice. Technical Support If you encounter problems when installing or using this product, please consult the Microsemi website at: http://www.Microsemi.com.

  • Page 3: Product Overview

    Product Overview Microsemi PD-9001GO-ET is a 1-Port 802.3at Gigabit PoE Outdoor Midspan that offers a cost effective, IEEE 802.3atTM compliant solution, guaranteeing 30 Watts of power and ensures safe and reliable operation in outdoor environments for standard PoE data terminal. The PD-9001GO-ET supports 10/100/1000Mbps data rates...
  • Page 4 AC main power source.  PoE Midspan AC power lines should be connected to the socket- outlet that shall be installed near the equipment and be easily accessible. Copyright  2016 Microsemi Page 4 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 5 Step1: Connect the chassis bolt to earth ground. USE A TORQUE OF 10Lb-in (1.1Nm) - 15Lb-in(1.7Nm) CONNECT TO FOR TIGHTENING THE NUT EARTH GROUND Figure 2 Copyright  2016 Microsemi Page 5 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 6 Step 2: There are two options for the installation of PD-9001GO-ET: Wall installation – PoE Midspan unit can be mounted on a wall/bench (all kind of flat surfaces: wood, brick, concrete etc.) using the mounting holes. Pole installation - using optional mount kit (sold separately).
  • Page 7 Step 2B Pole installation using optional mount kit (sold separately) Warning: Mounting bracket must be connected to earth ground! Copyright  2016 Microsemi Page 7 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 8 Step 3A: Pole of 1” (25.4mm) < ø < 3” (76.2mm) Copyright  2016 Microsemi Page 8 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 9 Step 3B: Pole of- 3” (76.2mm) < ø < 8” (203.2mm) Insert Screwdriver, press and rotate counter-clockwise to unlock Pull cap away from unit Copyright  2016 Microsemi Page 9 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 10 Push Housing into Body according to lead rails Lead Rails Click Insert Seal and Clamp spring into body, then tighten the nut using 4N•m torque Figure 4 Copyright  2016 Microsemi Page 10 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 11 Note: Please use outdoor certified cable with thickness diameter of 4-8mm STEP-1 STEP-2 STEP-3 STEP-4 STEP-5 FASTEN TIGHTLY BY HAND STEP-6 FASTEN TIGHTLY BY HAND Figure 5 Copyright  2016 Microsemi Page 11 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 12  For non AF/AT compliant unit - use a splitter; ensure splitter is connected close to the terminal and not on the Midspan.  This unit is designed for outdoor use. Copyright  2016 Microsemi Page 12 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 13 (non-crossover) cabling, with all four pairs. data link 11. Verify Ethernet cable length is less than 100 meters from Ethernet source to the remote terminal. Copyright  2016 Microsemi Page 13 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 14  Measures must be taken to prevent physical damage to the power supply cord, including proper routing. Copyright  2016 Microsemi Page 14 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 15 If you purchase a replacement product, hand your complete old product back to the retailer. He should accept it as required by the national WEEE legislation. Copyright  2016 Microsemi Page 15 PD-9001GO_ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 16 RJ45 female socket, with DC Ethernet 10/100/1000Base-T, voltage on wire pairs: 4-5 & plus 54VDC 3 Pins AC power in – Line, AC Power IN Neutral and Earth Ground Copyright  2016 Microsemi Page 16 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 17 CONFIDENTIAL information of Microsemi and cannot be copied, published, uploaded, posted, transmitted, distributed or disclosed or used without the express duly signed written consent of Microsemi. If the recipient of this document has entered into a disclosure agreement with Microsemi, then the terms of such Agreement will also apply.
  • Page 18 Copyright  2016 Microsemi Page 18 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 19 Microsemi PD-9001GO-ET 1-Port 802.3at PoE Mitspan Benutzer Einbauanleitung Copyright  2016 Microsemi Page 19 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...

  • Page 20: Technische Unterstützung

    Markt kommen. Deshalb behält sich Microsemi das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern. Technische Unterstützung Sollten Sie bei der Installation oder Benutzung dieses Produktes Probleme haben, wenden Sie sich bitte an die Microsemi – Website unter http://www.Microsemi.com USA/Canada: +1-949-380-6245 POEsupport@microsemi.com Copyright ...
  • Page 21 Temperaturbereich, so dass er in einer Außenumgebung eingesetzt werden kann. In einer typischen Installation wird der PD- 9001GO-ET Außengeräte wie WLAN AP, WLAN Mesh oder eine IP- Kamera usw. mit Strom versorgen. Erfüllung der EMV Richtlinie durch den PD-9001GO-ET ...
  • Page 22 Verbindung zu garantieren, die Anforderungen des Standards IEC60529 Niveau IP67 zu erfüllen.  Der PoE Midspan besitzt keinen "An-/Aus-Schalter", verbinden Sie ihn einfach mit einer Wechselstrom-Quelle. Copyright  2016 Microsemi Page 22 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 23 Schritt 1: Verbinden Sie die Gehäuseschraube mit der Erdungsmasse. ZIEHEN SIE DIE MUTTER MIT MIT DER ERDUNGS- EINEM DREHMOMENT VON 10Lb-in MASSE VERBINDEN (1,1 Nm) – 15 LB-in (1,7 Nm) FEST Abbildung 2 Copyright  2016 Microsemi Page 23 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 24 Mastmontage – mit Hilfe des optionalen Montagesets (wird getrennt verkauft). Schritt 2A: Wandinstallation Befestigen Sie den PD-9001GO-ET mit Hilfe von drei Schrauben an der Wand, wie in Abbildung 3 gezeigt. (Die Schraubenlöcher sind mit den Zahlen 1, 2, 3 & 4 markiert): 165.50...
  • Page 25 Schritt 2B: Mastmontage mit Hilfe des optionalen Montagesets (wird getrennt verkauft) Copyright  2016 Microsemi Page 25 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 26 Schritt 3A: Mast mit den Abmessungen 25,4 mm < ø < 76,2 Schritt 3B: Mast mit den Abmessungen 76,2 mm < ø < 203,2 Copyright  2016 Microsemi Page 26 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 27 Universalschraubenschlüssel mehr als 3cm weit Steckverbinder: Female Clamping Body Clamp spring Seal Body Housing Führen sie das Kabel durch die Teile hindurch und verschrauben Sie die Drahtteile mittels 0,8Nm Anzugsdrehmoment Copyright  2016 Microsemi Page 27 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 28 Schieben Sie das Gehäuse in den Body entlang den Führungsschienen Lead Rails Click Setzen sie die Seal-and-Clamp Feder in den Body ein und ziehen sie die Mutter mit 4Nm Drehmoment fest Abbildung 4 Copyright  2016 Microsemi Page 28 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 29 Bewertung: Bitte verwenden Sie einen Außendurchmesser von 4-8mm SCHRITT 1 SCHRITT 2 SCHRITT 3 SCHRITT 4 SCHRITT 5 MIT DER HAND FESTZIEHEN SCHRITT 6 MIT DER HAND FESTZIEHEN Abbildung 5 Copyright  2016 Microsemi Page 29 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 30 Sie einen Splitter und vergewissern Sie sich, dass der Splitter in der Nähe des Endgeräts und nicht auf dem Midspan angeschlossen wurde.  Diese Einheit ist für den Einsatz im Freien konzipiert. Copyright  2016 Microsemi Page 30 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 31 Vergewissern Sie sich, dass das mit Strom zu versorgende Gerät mit dem "DATEN- & STROMAUSGANGS-" Port verbunden ist. Versuchen Sie, das gleiche mit Strom zu versorgende Gerät erneut Copyright  2016 Microsemi Page 31 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 32 Paaren benutzen. 11. Vergewissern Sie sich, dass die Länge des Ethernet – Kabels zwischen der Ethernetquelle und dem entfernten Endgerät 100 Meter nicht überschreitet. Copyright  2016 Microsemi Page 32 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 33  Dieses Produkt soll kein dauerhafter Bestandteil der Gebäudestruktur werden.  Das Netzkabel darf nicht an der Gebäudeoberfläche befestigt werden oder durch Wände, Decken, Böden und ähnliche Öffnungen in der Gebäudestruktur geführt werden. Copyright  2016 Microsemi Page 33 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 34 Kabel, Stecker und Zubehörteile) in den dafür vorgesehenden WEEE Sammelcontainern.  Wenn Esatzprodukt erwerben, geben vollständiges altes Produkt an den Händler zurück. Er sollte es, wie in der nationalen Gesetzgebung gefordert, zurücknehmen. Copyright  2016 Microsemi Page 34 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 35 10/100/1000Base-T Output (DATEN- STROMAUSGANG): RJ45 Buchse, mit Gleichstrom Ethernet auf Drahtpaaren 4-5 & 7-8 10/100/1000Base-T, plus 54VDC 3 Pins Wechselstrom-Eingang Wechselstrom-Eingang – Leitung, Neutral und Erde Copyright  2016 Microsemi Page 35 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 36 Urheberrechten, Betriebsgeheimnisrechten oder eines Rechts an geistigem Eigentum erteilt oder übertragen. Jede Lizenz in Bezug auf solche Rechte an geistigem Eigentum muss schriftlich von Microsemi bestätigt und von einem Vorstandsmitglied von Microsemi unterzeichnet werden. Microsemi behält sich das Recht vor, die Konfiguration, Funktionalität und Leistung ihrer Produkte zu jeder Zeit und ohne Vorankündigung zu ändern.
  • Page 37 Copyright  2016 Microsemi Page 37 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
  • Page 38 Copyright  2016 Microsemi Page 38 PD-9001GO-ET One Enterprise Aliso Viejo, CA 92656 USA...
