- Page 1 M U LT I L I N G U A L U S E R M A N U A L PIR-926 Solar-Powered Dual-Tech Printed in China Motion Detector © 2017 Chuango. All Rights Reserved. Ver: PIR-926-UM-EN/DE/FR/NL-V1.0...
-
Page 2: Product Overview

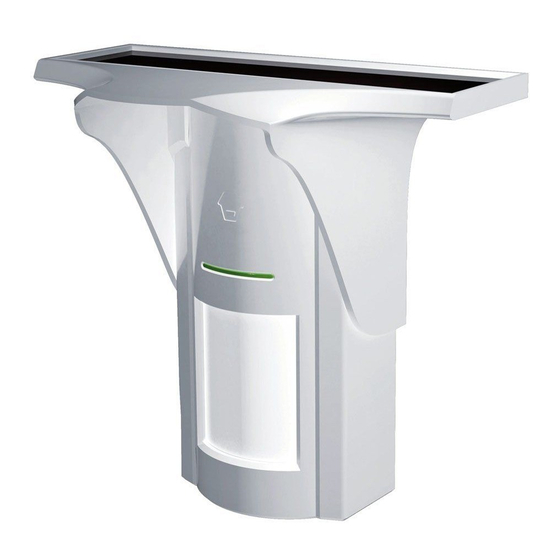

Introduction Product Overview PIR-926 is a solar-powered motion detector utilizing a single passive infrared element and microwave technology. It consists of Solar Panel digital dual-core fuzzy logic infrared control chip and intelligent Fixing Screw analysis which could effectively identify interference signals from body movement signals so as to reduce false alarms. -
Page 3: Pcb Layout
Normal zone: In arm or home arm state, the detector set at normal PCB Layout zone will trigger an alarm once intrusion is detected. Home zone: In home arm state, the detector set at home zone is disarmed. 24-H zone: The detector set at 24-H zone will trigger an alarm once Microwave Sensitive Adjustment ④... -
Page 4: Installation & Notices
Testing mode (default setting): The detector detects once every detecting angle. 10 seconds. Power saving mode: The detector enters a 5-minute testing mode firstly, and then switches to power saving mode. If the detector detects movements twice in 5 minutes, it automatically goes into asleep state. -
Page 5: Specifications
Specifications Power supply: 18650 3.7 V 1800 mAh rechargeable lithium battery Ground Standby current: < 0.16 mA Solar panel output current: 2000LX illumination ≥ 4 mA Battery standby time: <150 days Detection scope: 8 m/110° Wireless transmitting distance: < 80 m (in open area) Radio frequency: 433 MHz Operating condition:... -
Page 6: Led-Anzeige
Einleitung Produktübersicht PIR-926 ist eine solarbetriebener Bewegungsmelder mit einem einzigen Passiv-Infrarot-Element und Mikrowellentechnologie. Er Solarmodul besteht aus einem Infrarot-Steuerchip mit digitaler Dual-Core- Befestigungsschraube Fuzzy-Logik und intelligenter Analyse zur effektiven Unterscheidung von Störsignalen und Signalen der Körperbewegung, um Fehlalarme zu reduzieren. Der Melder ist akkubetrieben und wird vom Solarmodul wiederaufgeladen, um Energie zu sparen. - Page 7 Normalzone: Im Status der Scharfschaltung oder Scharfschaltung PCB-Layout Zuhause löst der auf Normalzone eingestellte Melder einen Alarm aus, sobald ein Eindringen erfasst wird. Zuhause-Zone: Im Status der Scharfschaltung Zuhause ist der auf Zuhause-Zone eingestellte Melder unscharfgeschaltet. Anpassung Mikrowellenempfindlichkeit ④ 24-h-Zone: Der auf 24-h-Zone einstellte Melder löst einen Alarm LED Ein/Aus ①...
- Page 8 Installationshinweise Installationsschritte: 1. Trennen Sie Befestigungswinkel und Fußplatte. 2. Montieren Sie die Fußplatte an einem geeigneten Platz (siehe Testmodus Energiesparmodus Hinweise). 3. Montieren Sie den Befestigungswinkel mit dem Melder. Testmodus (Standardeinstellung): Der Melder erkennt einmal alle 10 Sekunden. 4. Befestigen Sie den Befestigungswinkel auf der Fußplatte und stellen Energiesparmodus: Der Melder durchläuft zunächst einen Sie den passenden Winkel für die Erkennung ein.
-
Page 9: Technische Daten
3. Bitte vermeiden Sie die Positionierung von großen Objekten vor Sie den Melder erneut aus und die Sirene des Bedienfelds heult zur Bestätigung, dass die Verbindung erfolgreich hergestellt wurde. dem Melder, welche die Erkennung beeinflussen. 4. Bitte vermeiden Sie das Überklettern durch Haustiere, um Fehlalarme zu vermeiden. -
Page 10: Vue D'ensemble Du Produit
Il est construit en ABS et dans des matériaux anti-UV pour un usage extérieur et dispose d’un indice de protection IP65. Le PIR-926 est un détecteur de mouvement à énergie solaire qui 3. Économie d'énergie utilise un élément passif infrarouge et une technologie à micro- ■... - Page 11 1. Options concernant les voyants : « Marche/Arrêt » (réglage par Description de l’indicateur lumineux défaut : ON). 2. Options concernant le mode de fonctionnement : 10 s = mode de test, 5 min = Mode d’économie d’énergie (réglage par défaut : Voyant d'état Signification mode de test).
-
Page 12: Sélection Du Mode De Fonctionnement
Si le détecteur détecte des mouvements deux fois en 5 minutes, Zone de couverture il passe automatiquement au mode veille. Si aucun mouvement n’ e st détecté pendant les 5 minutes suivantes, il passera du mode veille au mode armé. Tant qu’il détectera un mouvement sur des périodes de 5 minutes, la durée du mode d’économie d’énergie sera prolongée. - Page 13 Connexion avec un tableau de commande Assurez-vous que le tableau de commande soit appairé : déclenchez le détecteur de manière qu’il émette une alarme et vérifiez que le tableau de commande émette un signal sonore, indiquant que la connexion a réussi. Armez le système, déclenchez de nouveau le détecteur et la sirène du tableau de commande Remarques : sonnera pour confirmer que la connexion a été...
-
Page 14: Led-Indicatie
Introductie Productoverzicht PIR-926 is een op zonne-energie werkende bewegingsmelder die Zonnepaneel gebruik maakt van een enkelvoudig passief infrarood element en Bevestigingsschroef microgolftechnologie. Hij bestaat uit een digitale dual-core fuzzy logic infrarood controlechip en een intelligente analyse die effectief stoorsignalen onderscheiden van bewegingen van een lichaam om zo het aantal keren vals alarm te verminderen. - Page 15 Normale zone: Wanneer het systeem is ingeschakeld in de normale Overzicht binnenzijde of in de thuismodus, zal de detector, als deze is ingesteld op de normale zone, een alarmsignaal uitzenden, zodra inbraak wordt gedetecteerd. Thuiszone: In de thuismodus wordt de detector die is ingesteld op Aanpassing gevoeligheid microgolf ④...
- Page 16 om hem te activeren. Dan zullen de rode en oranje LED's één keer knipperen. Dit geeft aan dat de melder goed werkt. Installatie en opmerkingen Testmodus Energiebesparende modus Installatiestappen: 1. Maak de bevestigingsbeugel en voetstuk los van elkaar. Testmodus (standaardinstelling): De detector detecteert elke 10 seconden een keer.
- Page 17 de looprichting van de mensen te monteren. opnieuw en de sirene van het bedieningspaneel zal loeien om te bevestigen dat de verbinding succesvol is. 3. Gelieve te voorkomen dat grote voorwerpen die de detectie kunnen beïnvloeden zich vóór de detector bevinden. 4.
