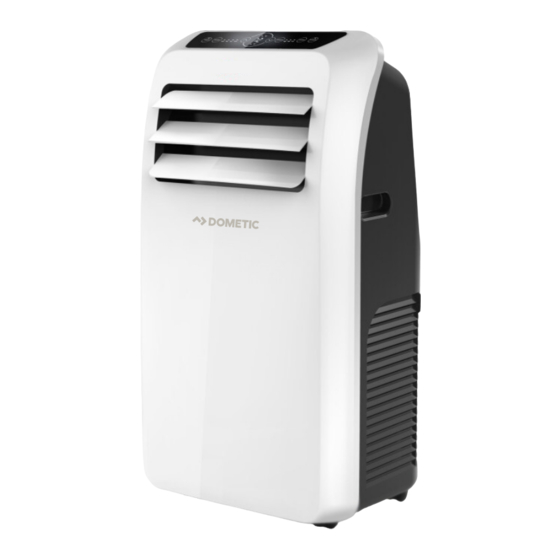

- Page 1 PORTABLE AIR CONDITIONER MX1200C PORTABLE AIR CONDITIOER Installation and Operating manual 移動冷氣...
- Page 2 CONTENTS Precautions............Main Parts and Components ........Control Panel and Remote Controller ..... Placement and Installation........Operation Method ........... Drainage Method ............ Maintenance............Intelligent Error Detection ........Fuse Parameters ........... Trouble-shooting............ 6. Disposal .............. P.12...
- Page 3 1.IMPORTANT SAFETY TIPS 1.1 PRECAUTION Please read the manual carefully before operating the machine: ▲ This machine is for household use only. ▲ This machine is for indoor use only. Please place it in dry environment. Check power cord frequently. When power cord, plug or A/C is damaged, please don’t operate.
- Page 4 Special warning: Place the A/C on even ground and install it vertically, so as to ensure normal operation of the compressor. The A/C should be at least 50cm away from surrounding objects. Keep air inlet and outlet smooth. Don’t use the A/C beside gasoline or any other inflammable liquid.
- Page 5 2. PRODUCT INTRODUCTION 2.1 MAIN PARTS AND COMPONENTS Handle Air inlet(L) Control panel Wind guide bar Caster Air inlet(R) Air outlet Drain hole Air inlet grille Remote controller Exhaust duct assembly Window sealing plate assembly Water pipe...
- Page 6 2 . 2 CONTROL PANEL AND REMOTE CONTROLLER Cool High Cooling model 1. Power key Press the key to turn ON/OFF the A/C. 2. Swing key Press this key at any time after turning on the A/C to swing the wind guide bar automatically. 3.
- Page 7 3. PRODUCT OPERATION 3.1 PLACEMENT AND INSTALLATION Placement Place it at even and dry place, and keep it at least 50cm away from its surrounding object. Installation Screw the exhaust duct assembly in the air outlet behind the panel(anticlockwise). ...
- Page 8 Insert the air exhaust hose into the window sealing plate, adjust opening width of window so that the window can match with the sealing plate properly. Length of the sealing plate is adjustable. Incorrect installation It’s important to keep the exhaust duct smooth. Correct installation will affect work ...
- Page 9 3.2 OPERATION METHOD When the A/C enters cooling mode automatically or cooling mode is selected after power ON, the cooling indicator lamp lights up. Press Up/Down key to adjust setting temperature (16℃~30℃). Press Speed key to choose High/Mid/Low speed. ...
- Page 10 4. CLEAN AND MAINTENANCE 4.1 DRAINAGE METHOD This product is equipped with automatic water vaporization system. The condenser is cooled with the circulating of condensing water, so as to improve cooling efficiency and save energy. If the internal vessel is full of water, the display screen ...
- Page 11 Take out the air inlet grille(Fig.1) and pull out the filter screen(Fig.2)at both sides according to the direction shown in the following figures. Put the filter screen into the warm water (about 40℃) added with neutral detergent, dry it at a shady place after cleaning. Fig.2 Fig.1 SEASONAL CLEANING...
-
Page 12: Intelligent Error Detection
5. COMMON FAILURES AND DIAGNOSIS 5.1 INTELLIGENT ERROR DETECTION Error-detecting code Multi-functional Detection Error of the coil’s temperature sensor Error of indoor temperature sensor Anti-freezing protection: temperature of the coil is too low and the whole A/C is off. When temperature excesses 8℃, the protection is released and previous working state is recovered. -
Page 13: Disposal
6. DISPOSAL Meaning of crossed–out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact your local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being. -
Page 14: Table Of Contents
目 錄 1.用戶須知 ..............P 1 1.1 注意事項 ..............P 3 1.2 重要安全提示 ..............P 6 1.3 特別提醒 2.產品介紹 ............P 7 2.1 主要零部件名稱 ................P 2.2 配件 ............P 8 2.3 控制台及遙控器 3.產品使用 ..............P 9 3.1 放置、安裝 ..............3.2 操作方法... -
Page 15: 注意事項
. 用户須知 本說明書使用圖示的含義如下表： 為了您與家人的健康、安全，請禁止此類操作 為了您與家人的健康、安全，以下事項請務必做到 1.1注意事項 請在室內使用本機，並將其放於 本機僅供家用，請勿做他用。 乾燥環境中。 請勿在本機周圍堆放物品，以免 請勿將重物堆放於本機上，以免 阻礙機器進行空氣交換。 對機器造成損壞。 国... - Page 16 請使用柔軟的抹布擦拭本機，切 請勿濕手操作或在潮濕的環境中 勿使用蠟狀物、稀釋劑或刺激性 運行本機。 的洗滌劑。 臘 稀釋劑 為了您的身體健康，請勿飲用 請經常清洗過濾網，建議兩週清 洗一次。 本機排出的冷凝水。 若長時間不使用本機，請拔下電 非專業人員不要擅自拆裝或維修 本機。 源插頭。...
-
Page 17: 重要安全提示
1.2 重要安全提示 不要損壞或使用損壞及不明型號 請不要使用破損的電源線或電源 線插頭,請不要將電源線插入鬆動 的電源線。使用前請確保使用的 電壓符合要求。 的插座內。 不要擅自修改或延長電源線。 運行本機時請使用接地插座 。 請勿濕手插拔電源線插頭，此操 拔電源線時，請捏住插頭操作， 作有引發電擊的危險。 切勿拉扯電源線體。... - Page 18 不要通過插拔電源插頭控制機器 請在拔插頭之前關閉機器。 的開、關狀態。 請將本機遠離熱源，避免陽光直 請勿與多個大功率用電器共用一 射。 個電源插座。 請勿將重物壓在電源線上，以 如果機器發出強烈的噪音、氣味 免電源線被壓壞，引發觸電危 或煙霧，請立即關機並拔下插頭 險。 檢查原因。 国...
- Page 19 請勿將手指或硬物插入出風口的 請勿使水進入本機電氣部分。 導風條中。 如需擦拭、清洗、移動機器或更 如果有水進入機器內部，請立即 關機並拔下插頭,然後聯繫專業維 換機器零件，請先關機並拔下電 修人員進行檢修。 源插頭。 該家電使用者，必須年滿八歲。 當煤氣發生洩漏時，請先打開窗 體 弱者、感官能力弱者或心理 戶，保證空氣流通，然後再運行 素質低下者，必須要在瞭解正確 本機。 的使用方法和危害性情況下監督 使用。 禁止兒童玩耍，兒童須 在有監督，的情況下清理和維 修該家電。 国...
- Page 20 1.3 特别提醒 將空調放置於平坦地面，保持 空調與周圍物體之間至少保證 空調垂直安放以保證壓縮機正 有50cm的間距，並保持進、 常工作。 出風口進出風暢通無阻。 不要在本機附近使用噴霧劑或其 請勿在汽油或其他易燃性液體 它溶劑，否則可能會引起塑膠變 附近使用本機。 形，甚至損傷本機的電器部件。...
-
Page 21: 產品介紹 2.1 主要零部件名稱
2.產品介紹 2.1 主要零部件名稱 1.把手 2.進風口（左） 3.控制台 4.導風條 5.腳輪 6.進風口（右） 7.排風口 8.排水嘴 9.進風格柵 2.2 配件 10.搖控器 11.排風管組件 12.窗戶密封板組件 13.排水管 回... -
Page 22: 控制台及遙控器
2.3 控制台及遙控器 1.電源開關鍵 按此鍵可以開/關空調。 2.自動擺風鍵 開機後，在任何模式下， 按此鍵都可使導風條自動擺動。 3.風速選擇鍵 按此鍵可選擇高、中低檔風速。 4.溫度/時間上下調節鍵 在製冷/熱模式下運行時，按此鍵可上調或下調設 定溫度；在定時模式下，按此鍵可調整定時開/關 機的時間。同時按上調鍵、下調鍵可實現華氏和 攝氏溫度顯示轉換。 5.模式選擇鍵 按此鍵可以選擇製冷、送風、除濕模式。 6.定時功能鍵 在待機狀態下按該鍵可設定定時開機時間；在 開機狀態下按該鍵可設定定時關機時間。溫 度/時間顯示窗此視窗顯示調整的溫度和時間。 7.遙控接收窗 此視窗用於接收遙控器發射的信號。攝氏/華 氏轉換鍵按此鍵可實現華氏和攝氏溫度顯示 轉換。 匮... -
Page 23: 放置、安裝
3.產品使用 3.1 放置、安裝 放 放 置 置 將本機放置於靠近窗戶的水平地板 上；為保持良好的空氣迴圈，使機器 獲得最佳性能，其周圍至少留出 50cm的空間； 安 装 装 安 排風管组件 排風扁嘴 排風管 排風接頭 窗戶密封板組件 窗戶密封板1 窗戶密封板2 紐扣... - Page 24 步驟1： 1. 測量窗戶尺寸； 鎖緊 2. 調整窗戶密封板的長度，使 其與窗戶的尺寸相適應。 3. 窗戶密封板長度確定後，用 打開 紐扣將其長度尺寸固定。 步驟2： 將固定好的窗戶密封板安裝在窗戶上。 步驟3： 將排風管組件（排風接頭端）旋入後面板 排氣口（逆時針方向）...
- Page 25 小缺口 先插入 步驟4: 將排風管組件（排風扁嘴端）卡入窗戶密封板組件內 裝配後整體效果圖...
- Page 26 錯誤安裝 排風管的順暢很重要，錯誤的安裝會影響冷氣正常工 作；安裝時避免排風管有大幅度的彎曲； 保證管內空氣流動暢通。 警告： 排風管長度是特別為該機型設計，不要隨意更換或加長，否則易引起故障。 注意： 排風管最大展開長度是 150cm，使用時請儘量縮短長度，建議在安裝時儘量使 排風管保持水平不要倾斜。...
-
Page 27: 操作方法
3.2 操作方法 製冷模式 · 開機後預設製冷模式或按模式鍵選擇製冷模式，製冷指示燈亮。 · 按上調或下調鍵可調整設定溫度(16℃到 30℃之間)。 · 按風速鍵可選擇高檔風速、中檔風速或低檔風速。 送風模式 · 按模式鍵或通過遙控器選擇送風模式，送風指示燈亮。 · 按風速鍵可選擇高檔風速、中檔風速或低檔風速。 · 溫度不可設置。 除濕模式 · 按模式鍵或通過遙控器選擇除濕模式，除濕指示燈 亮。 · 如右圖所示取下除濕排水嘴水塞，插入導水管，導水 管另一端放入盛水容器或排水通道。 · 剛進入除濕模式時，若室溫≥17℃（或62℉）則壓縮 機開。此後按如下規律控制：當室溫≤15℃（或 59℉）時，壓縮機關；當溫度回升到室溫≥17℃時， 重啟壓縮機（壓機重啟須滿足三分鐘延遲保護功能） · 在除濕模式下，風機預設低速運行，風速不可調。 · 溫度不可設置。 使用提示：使用除濕功能時，需拆除排風管組件，否 則會引起除濕效果不明顯及出現“FL”水滿報警提 示。... -
Page 28: 排水方法
定時模式 · 在待機狀態下，按定時鍵可設置定時開機。按上調、下調鍵設定定 時開機時間（1～24小時）,定時指示燈亮。 · 在開機狀態下，按定時鍵可設定定時關機。按上調、下調鍵設定定 時關機時間（1～24小時）,定時指示燈亮。 4.清潔與維護 4.1 排水方法 本產品有自動水蒸發的系統。冷凝水迴圈使冷凝器降溫。這樣不僅提高了製 冷效率，而且節能。 若機器內部水容器中盛滿水，顯示屏會閃顯“FL”，並伴有聲響警報，壓縮 機自動停止工作。此時便需要將其中的水排出，具體步驟如下： 1. 拔下電源線插頭，取下排風管元件； 2. 將冷氣移至合適的位置； 3. 拔下排水口處的水塞，將機器內部的水排 盡； 4. 重新塞緊水塞； 5. 重新安裝排風管組件，並啟動機器。 4.2 維護保養 注意：為避免電擊，在進行維護或修理之前請關閉冷氣並拔出插頭 機身清洗 1.清洗前請先拔出插頭。 2.用柔軟的半乾抹布檫洗。勿用化學試劑，如苯、酒 精、汽油等。否則空調表面會受損，甚至整機受損。 3.勿讓水濺入冷氣內。... - Page 29 過濾網 建議每兩週清洗一次過濾網，如果室内空氣質量较差，清洗頻率需適當 提高。因為過濾網被灰塵堵塞，會降低空調效能。具體清洗步驟如下： 1.按下圖方向,先取下進風格柵，再取出過濾網； 2.將過濾網放入已加入中性洗滌劑的清水或溫水（約40℃）清洗乾淨，然 後置於陰涼處晾乾； 3.將清洗晾乾後的過濾網重新安裝； 4.重啟機器，即可正常運行。 若過濾網不太髒，只需用吸 若過濾網很髒，請用清水或 塵器吸走上面的灰塵即可。 溫水清洗過濾網，溫水溫度 大約40℃。 注意 ： 1.請勿使用溫度過高的水（適宜溫度為40℃左右）或刺激性的洗滌劑（如酒精、 汽油、苯等）清洗過濾網； 2.為避免過濾網變形，清洗過的過濾網需遠離熱源，放在乾燥的空氣中自然晾 乾； 3.切勿運行未裝過濾網的機器。...
- Page 30 4.3季節性維護保養 如長時間不使用本機，請按如下步驟對其進行保養維護：2 1.拔出排水口水塞排水。 2.保持冷氣在送風模式下運行2個小時直至冷氣內部吹乾。 3.關機並拔下插頭。 4.清洗過濾網並重新安裝。 5.拆除排風管等附件並妥善保管。 6.冷氣用塑膠袋套上並放於陰涼、乾燥處 。 若長時間未使用，當再次使用時，請注意以下幾點：1 1.確認水塞和過濾網是否安裝。 2.檢查電源線是否完好，如有破損現象，切勿使用。 按照安裝說明重新安裝其它部件。...
-
Page 31: 故障智慧檢測
5.常見故障與診斷 5.1 故障智慧檢測 故障智慧檢測 檢測碼 多功能檢測 盤管溫度感測器故障 室內溫度感測器故障 防凍結保護：盤管溫度低於0度時，整機關。當盤管溫度回升至 8℃以 上時，保護解除恢復原先工作狀態。 5.2 故障维修 故障維修 下表列出了本系列移動冷氣常出現的故障及維修方法，當機器運行異 常時，可以通過下表進行簡單的診斷與維修,如仍不能解決請聯繫專業維修 人員。 問題 可能原因 解决方法 電源未接通 接上電源 冷氣不工作 顯示屏閃顯“FL” 斷電排水後，重新開機恢復正常 定時關機功能啟動 關機 3 分鐘後，可重新開機 太陽直射 拉上窗簾 門、窗開著屋內有很多人或熱源 關上門或窗，移開熱源 冷氣製冷效果 過濾網過髒 清洗濾網 不好 進風口或出風口堵塞 去除堵塞物 冷氣噪音很大 冷氣未放平... - Page 32 Dometic (Pty) Ltd. Dometic Branch Office Belgium MEXICO Regional Office Zincstraat 3 Dometic Mx, S. de R. L. de C. V. South Africa & Sub-Saharan Africa B-1500 Halle Circuito Médicos No. 6 Local 1 Unit 6-7 on Mastiff Linbro Park ...
