ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS:
411/78.1100.22E Lunch per modulo mm 600 sp. 15-20
411/78.1110.22E Lunch per modulo mm 900 sp. 15-20
411/78.1120.22E Lunch per modulo mm 1200 sp. 15-20
1/8

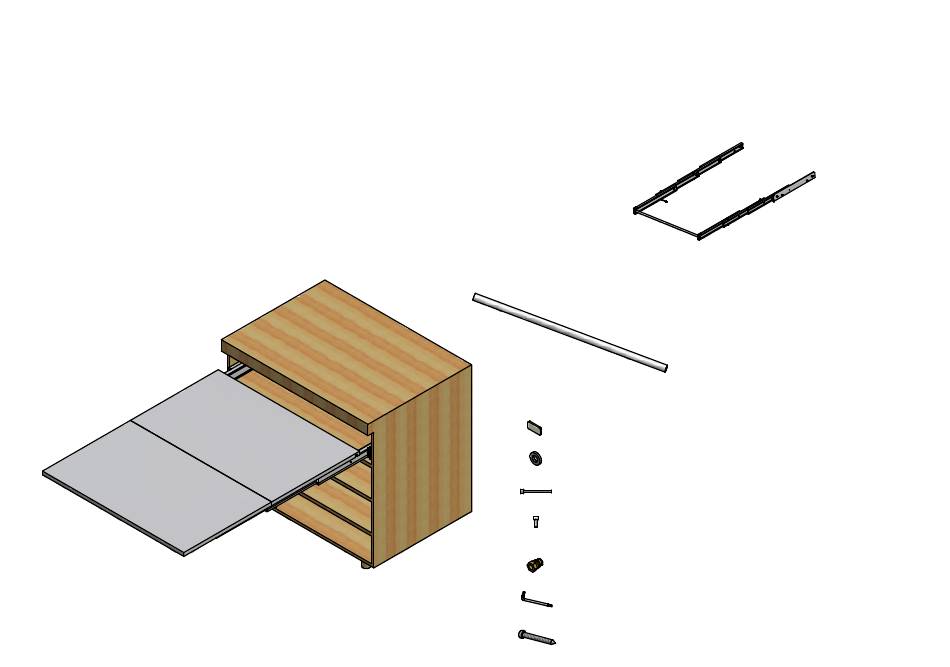

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE PREASSEMBLATE
PRE ASSEMBLED SLIDES
TRAVERSINO
HORIZONTAL BAR
3.2029825.22 Traversino mm 446/746/1046
La lunghezza del traversino dipende dalla largehezza della base
Horizontal bar length depends on cabinet width
SACCHETTO ACCESSORI
ACCESSORIES
2.6522497.01 Feltrino adesivo - Adhesive felt (x 2)
2.653041.02 Rondella 12x2 - Washer 12x2 (x 4)
2.6525511.02 Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
2.652241.02 Vite TCCE M6x16 - Socked head cap screws M6x16 (x 18)
2.6022082.01 Bussola in ottone mm 12x8 M6 - Brass bush 12x8 M6 (x 8)
2.5512481.02 Chiave esa. da 5 - n° 5 Socked wrench (x 1)
2.655821.02 Vite TC autof. 4.2x32 croce PH zinc. -
Self threading PH head 4.2x32 screw (x 2)
Horizontal bar
Advertisement
Related Manuals for Tavolo 411/78.1100.22E
Summary of Contents for Tavolo 411/78.1100.22E
- Page 1 ASSEMBLY INSTRUCTIONS GUIDE PREASSEMBLATE PRE ASSEMBLED SLIDES MODELLI MODELS: 411/78.1100.22E Lunch per modulo mm 600 sp. 15-20 411/78.1110.22E Lunch per modulo mm 900 sp. 15-20 411/78.1120.22E Lunch per modulo mm 1200 sp. 15-20 TRAVERSINO HORIZONTAL BAR 3.2029825.22 Traversino mm 446/746/1046...
- Page 2 DIMENSIONI DI MASSIMA LARGHEZZA TOTALE (L1) OVERALL WIDTH GENERAL DIMENSIONS LUNGHEZZA TRAVERSINO (L2) HORIZONTAL BAR LENGTH DETT. A CORSA: OPENING DETT. A MODELLO MODEL MODULO MODULE 411/78.1100.22E 411/78.1110.22E 411/78.1120.22E 1200 1170 1046 1078 1088...
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS PROFONDITA' INTERNA (P) PIANO RIBALTABILE INTERNAL FREE SPACE TILTING PLANE DIMENSIONE - DIMENSION SIMBOLO - SYMBOL PIANO FISSO LUCE VERTICALE VERTICAL FREE SPACE MIN: 65+Sx2 FIXED PLANE SPESSORE PIANI PLANE THICKNESS PROFONDITA' INTERNA INTERNAL FREE SPACE MIN: 530 LARGHEZZA PIANI - PLANES W IDTH L - Sx2 - 3...
- Page 4 POSIZIONE FORI FISSAGGIO MECANISMO HOLES FOR MECHANISM POSITION POSIZIONE LATO SUPERIORE GUIDE TOP OF THE SLIDES LA QUOTA INDICATA DI 50 mm, LASCIA UNO SPAZIO LIBERO TRA GUIDA E PIANETTO SOTTOSTANTE DI CIRCA 25 mm THE INDICATED 50 mm DIMENSION LEAVES A FREE SPACE BETWEN THE BOTTOM OF THE SLIDES AND THE PLANE OF ABOUT 25 mm * PER BILANCIARE LA FLESSIONE DEL MECCANISMO, SUGGERIAMO DI ESEGUIRE LE FORATURE...
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET GUIDA ESTERNA EXTERNAL SLIDE Per montare il meccanismo bisogna prima sfilarne le due guide più esterne. Per farlo svitare la vite posta alla fine delle seconde guide e sfilare da dietro le guide esterne. A questo punto le guide esterne si fissano alla spalla del mobile utilizzando le incluse viti TCCE M6x16.
- Page 6 MONTAGGIO DEL TRAVERSINO E ACCESSORI MOUNTING OF THE HORIZONTAL BAR AND ACCESSORIES RONDELLE WASHERS FELTRINO FELT 4.2x32 VITI SCREW M6x60 TRAVERSINO HORIZONTAL BAR 2.6525511.02 Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4) 2.6522497.01 Feltrino adesivo - Adhesive felt (x 2) 2.653041.02 Rondella 12x2 - Washer 12x2 (x 4) 2.655821.02 Vite TC autof.
- Page 7 DIMENSIONI PIANETTI PLANES DIMENSIONS SEDE PER PERNO BLOCCO PROFONDITA': 12 mm SPACE FOR BLOCKIN PIN DEPTH: 12 mm Il piano fisso puè essere montato utilizzando le quattro viti TCCE M6x60 fornite a corredo 61,5 61,5 inserite negli appositi fori sulle guide centrali. The fixed plan can be mounted using the supplied four socked head screws M6x60 inserted in proper holes on the central slides.
- Page 8 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE 2 ROTAZIONE PIANETTO PLANE TILTING APERTO CHIUSO 1 ESTRAZIONE GUIDE OPENED CLOSED SLIDES OPENING SISTEMA DI BLOCCO. SPINGERE VERSO IL BASSO PER SBLOCCARE BLOCKING PIN. PUSH TO THE BOTTOM TO ULOCK APERTO E BLOCCATO OPENED AND BLOCKED...
