Page 1

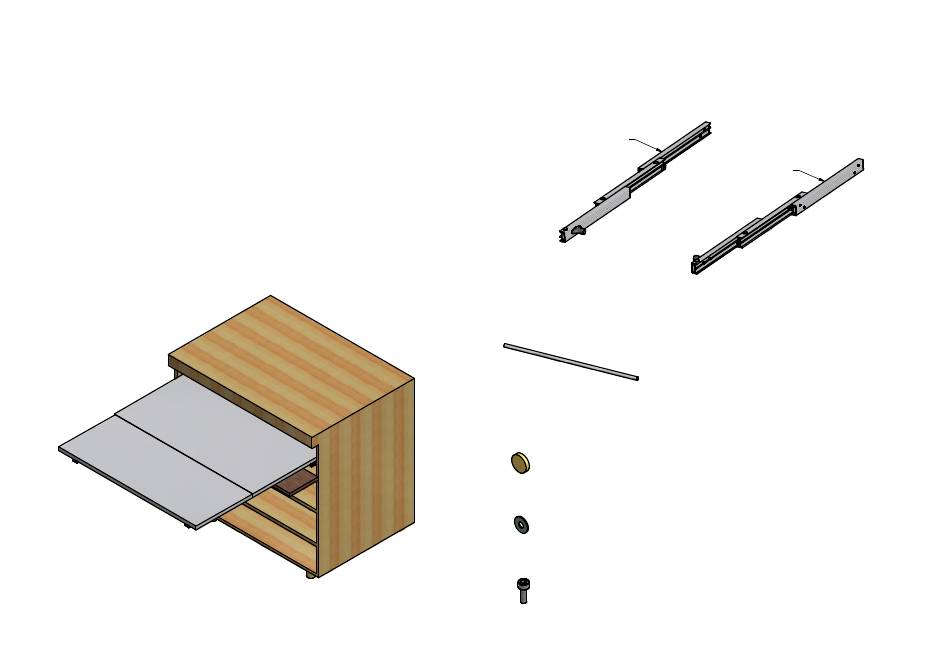

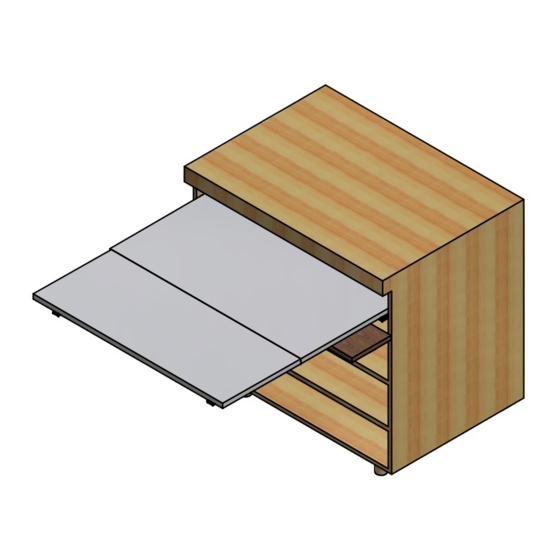

LEFT SLIDE MODELLI GUIDA DESTRA MODELS RIGHT SLIDE 411/78.1150.22 SIESTA per modulo mm 600 sp. 15-20 411/78.1155.22 SIESTA per modulo mm 450 sp. 15-20 411/78.1160.22 SIESTA per modulo mm 900 sp. 15-20 411/78.1170.22 SIESTA per modulo mm 1200 sp. 15-20 MANIGLIA...
Page 2
DIMENSIONI DI MASSIMA LARGHEZZA TOTALE (L1) GENERAL DIMENSIONS OVERALL WIDTH DETT. A LUNGHEZZA TOTALE DA CHIUSO: 555 CLOSED TOTAL LENGTH CORSA: OPENING DETT. A DET. B MODELLO MODULO M ODEL M ODULE DET. B 411/78.1150.22 411/78.1160.22 411/78.1170.22 1200 1170 1010 1090...
Page 3
DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS 354,99 PROFONDITA' INTERNA (P) PIANO RIBALTABILE INTERNAL FREE SPACE TILTING PLANE DIMENSIONE - DIM ENSION SIMBOLO - SYMBOL LUCE VERTICALE VERTICAL FREE SPACE MIN: 55+Sx2 SPESSORE PIANI PLANE THICKNESS PROFONDITA' INTERNA INTERNAL FREE SPACE MIN: 560 LARGHEZZA PIANI - PLANES W IDTH L - Sx2 - 3...
Page 4
POSIZIONE FORI FISSAGGIO MECANISMO HOLES FOR MECHANISM POSITION n. 4 FORI D. 8x13 n. 4 HOLES D.8x13 POSIZIONE LATO SUPERIORE GUIDE TOP OF THE SLIDES LA QUOTA INDICATA DI 44 mm, LASCIA UNO SPAZIO LIBERO TRA GUIDA E PIANETTO SOTTOSTANTE DI CIRCA 20 mm THE INDICATED 44 mm DIMENSION LEAVES A FREE SPACE BETWEN THE BOTTOM OF THE SLIDES AND THE PLANE OF ABOUT 20 mm...
Page 5
PIANO FISSO FIXED PLANE PIANO RIBALTABILE TILTING PLANE DIMENSIONI PIANETTI PLANES DIMENSIONS Il piano fisso puè essere montato utilizzando 4 viti TCCE M6x60 inserite negli appositi VISTA DAL BASSO fori sulle guide centrali. BOTTOM VIEW The fixed plan can be mounted using 4 socked head screws M6x60 inserted in proper holes on the central slides.
Page 6
MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET GUIDA ESTERNA EXTERAL SLIDE GUIDA ESTERNA EXTERAL SLIDE PRIMO SLITTINO GUIDA ESTERNA SMONTARE USANDO CHIAVE DA 2.5 PER SVITARE I GRIANI EXTERAL SLIDE FIRST SLEDGE DISMOUNT USING 2.5 ALLEN KEY TO UNCREW THE GRAINS GUIDE INTERNA E CENTRALE CENTRAL AND EXTERNAL SLIDES VITE M5...
Page 7
ASSEMBLAGGIO FINALE FINAL ASSEMBLY Applicare sopra i fori per fissaggio piano i 4 feltrini adesivi forati ("B" sulla figura qui sopra) e i due feltrini ("A" in figura) sul traversino per appoggio pianetto ribaltabile Apply the four holed adhesive washers above the holes for plane fixing ("B" in the above figure) and the two adhesive felts ("A"...
Page 8
SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE 2 ROTAZIONE PIANETTO PLANE TILTING APERTO OPENED CHIUSO 1 ESTRAZIONE GUIDE CLOSED SLIDES OPENING LEVA DI BLOCCO BLOCKING LEVER PER RICHIUDERE IL MECCANISMO OCCORRE SPINGERE VERSO L'INTERNO LA LEVA DI BLOCCO ROSSA POSTA SOTTO CIASCUNA GUIDA INTERNA TO CLOSE THE MECHANISM, PUSH TO THE INTERIOR THE RED BLOCKING...
