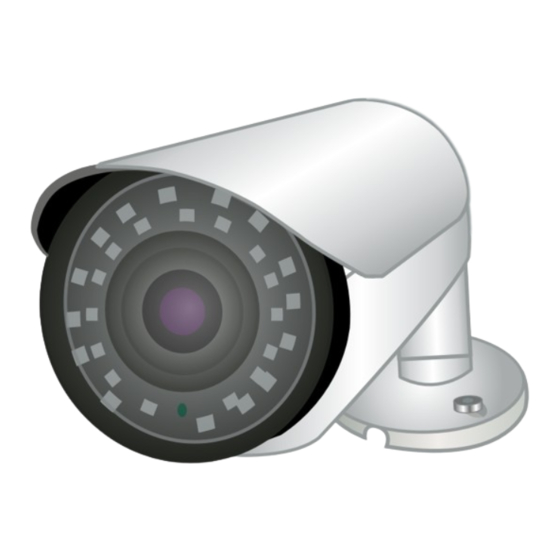

Tetra hybrid cctv hd camera, bullet type

Advertisement

Available languages

Available languages

Quick Links

Cámara CCTV tetra híbrida
full HD, tipo bala
Manual de intrucciones
Antes de utilizar su nuevo producto Steren, lea este manual para evitar cualquier mal
funcionamiento.
La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a
actualizaciones pueden existir diferencias.
Por favor, consulte nuestra página web www.steren.com para obtener la versión más reciente del manual.
LED IR (Visión nocturna)
Lente
Sensor
Conector de video
Conector de alimentación
Controles de zoom
MONITOR
SELECCIÓN DE MODO ANALÓGICO / DIGITAL
Esta cámara tiene tecnología tetrahíbrida, por lo que puede conectarse a cualquier DVR
analógico o digital.
Retire la cubierta del joystick.
AHD
Mantenga presionado el joystick durante 5 segundos, en la
CVBS
TVI
dirección que se muestra en la imagen, para elegir la señal
de acuerdo con el tipo de grabador (DVR) utilizado.
CVI
DESCRIPCIÓN DEL MENÚ
[AE] Brillo, exposición y ganancia
[WB] Balance de blancos
[DAY-NIGHT] Modo
[VIDEO SETTING] Contraste, nitidez, ganancia de color, DNR, formato de video y dwdr
[LANGUAGE] Inglés, chino, español, ruso e italiano
[RESET] Reinicio de fábrica
[SAVE-EXIT] Guardar cambios y salir
[EXIT] Salir
PARTES
Seguro de ajuste
Carcasa
Selector de modo
analógico o digital / Menú
y enfoque
CONEXIÓN
DVR
V0.0 / 0817v
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua;
puede causar un mal funcionamiento.
• Este producto no es un juguete; manténgalo fuera del alcance de los niños.
• Este aparato no está destinado para ser utilizado por personas con capacidades diferentes,
a menos que cuenten con la preparación y supervisión adecuadas.
• Tenga cuidado de no instalarlo cerca de fuentes de calor o de ruido electromagnético
(motores eléctricos, cercas electrificadas, interruptores de alimentación, etc.).
• Para uso en interior.
• No instale el cableado dentro de una tubería donde se encuentren cables de energía
eléctrica, ya que esto podría distorsionar la imagen.
• Utilice cable UTP CAT5E cuya longitud no sea mayor a 100 m.
• Si utiliza cable coaxial, la longitud no debe superar los 50 m.
• Conecte la cámara a una fuente de respaldo de energía (no break), para protegerla de una
descarga eléctrica y que siga funcionando en caso de alguna falla en el suministro de
energía.
1. Seleccione el lugar para instalar la cámara. Se recomienda que sea sobre una
superficie sólida y fija (muro, techo, marquesina o debajo de una saliente).
2. Utilice la plantilla (incluida) para realizar las
marcas de perforación.
3. Perfore e inserte los taquetes, monte la base
en el muro.
4. Atornille la cámara a la base firmemente.
Base para
montaje
5. Utilice la llave allen para ajustar la posición de la cámara.
USO DEL JOYSTICK
MENÚ DE CONFIGURACIÓN
MAIN MENU
AE
WB
DAY-NIGHT
VIDEO SETTING
LANGUAGE
RESET
SAVE-EXIT
EXIT
Alimentación: 12 V - - - 1 000 mA
Iluminación mínima: 0,01 lux/F 1,2
Formato: AHD 1 920 x 1 080
Sensor de imagen: CMOS a color
Salida de video: BNC
Resolución: 2,0 Mega Pixel
Temperatura de operación: -10 a 50 °C
Las especificaciones pueden cambiar sin previo aviso
PRECAUCIONES
INSTALACIÓN
6. En la parte inferior de la cámara, ajuste el zoom y el
Presione una vez el joystick para
ingresar a este menú. Desplácese y
edite las opciones que requiera con
el joystick.
ENGLISH
ESPECIFICACIONES
enfoque.
