TTK FG-BBOX Installation Notice

Installation
Notice
FG-BBOX
Instructions
d'Installation
FG-BBOX

Electrical Connection 100-240V

2
Raccordement électrique 100-240V
Power supply 100-240 V AC 0.35 A 50/60 Hz 15 W. If possible, use a UPS power
EN
source. 3 x 16 AWG (1.5 mm²) multi-core electric cable.
IMPORTANT:
To connect the grounding of the box to earth: use a standardized single-core
14 AWG (2.5 mm²) earth wire.
Alimentation électrique : 100-240VAC 0,35A 50/60Hz 15W. Utiliser, si possible,
FR
une source de courant ondulé. Câble électrique multibrins 3 x 1,5 mm².
IMPERATIF :
Raccorder la masse du boîtier à la terre : utiliser un fil de terre monobrin 2,5
mm² normalisé. Vérifier la « qualité électrique » de la terre.

Powering the FG-BBOX

3
Mise sous tension
Close the cover before powe-
EN
ring up:
FR Fermer le capot avant de la
mise sous tension :
For more information, go to ttkuk.com; ttkasia.com; ttkusa.com; ttkcanada.com.
Pour une information détaillée sur l'installation et l'utilisation du FG-BBOX, se reporter au ttk.fr; ttkcanada.com

Introduction

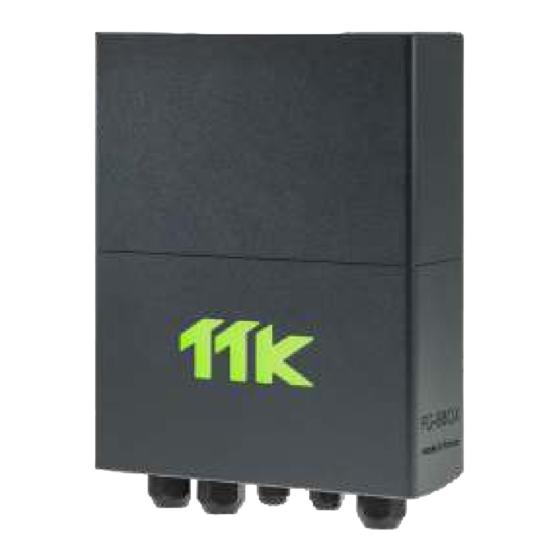

The FG-BBOX is an external device of the FG-NET Digital Unit. It expands the
EN
FG-NET to manage two additional sense cable circuits. The FG-BBOX is moni-
tored by FG-NET via a standard Ethernet network.
FG-BBOX est une centrale de détection satellite raccordée à FG-NET. Elle
FR
permet d'élargir les fonctionnalités de FG-NET en contrôlant deux circuits de
câbles détecteurs supplémentaires. FG-BBOX est gérée par FG-NET via un
réseau Ethernet classique.

Mounting the FG-BBOX

1
Fixation du boîtier FG-BBOX
Fix on the wall, taking care not to damage the motherboard (5 cable glands
EN
are provided for mounting the panel). As the FG-BBOX has no screen, it can
be installed away from the FG-NET provided it can be reached on the network.
Open the cover of the FG-BBOX to access the motherboard.
Fixer au mur en prenant soin de ne
FR
pas endommager la carte mère (5
presses étoupes sont fournis pour
la fixation). FG-BBOX ne comportant
pas d'écran, peut être installé loin
de la centrale, tant qu'il peut être
atteint par FG-NET sur le réseau.
To open the cover of the wall-
mounted central unit and access the
motherboard.
4

IP Settings on FG-BBOX

Configuration IP
Connect a computer to the FG-BBOX via an existing network, or make a direct
EN
connection with a crossover cable and manual IP set on the computer using
those settings:
• Computer IP: 192.168.1.100
• Netmask: 255.255.255.0
• Gateway: 192.168.1.1
Open a web browser (Firefox and Chrome preferred) and enter the FG-BBOX
default IP in the address bar (192.168.1.200).
FG-BBOX will prompt for login/password: enter "admin" and "admin".
192.168.1.200
User: admin
Password: admin
Connecter un ordinateur sur FG-BBOX via un réseau existant, ou établir une
FR
connexion directe avec un câble croisé et ensuite configurer IP manuellement
sur l'ordinateur en utilisant ces paramètres:
• IP ordinateur: 192.168.1.100
• Netmask: 255.255.255.0
• Gateway: 192.168.1.1
Ouvrir un navigateur Web (Firefox et Chrome sont de préférence) et entrer
l'adresse IP de FG-BBOX par défaut dans la barre d'adresse (192.168.1.200).
FG-BBOX demandera login / mot de passe, entrer « admin » et « admin ».
