Summary of Contents for Western Co WBM

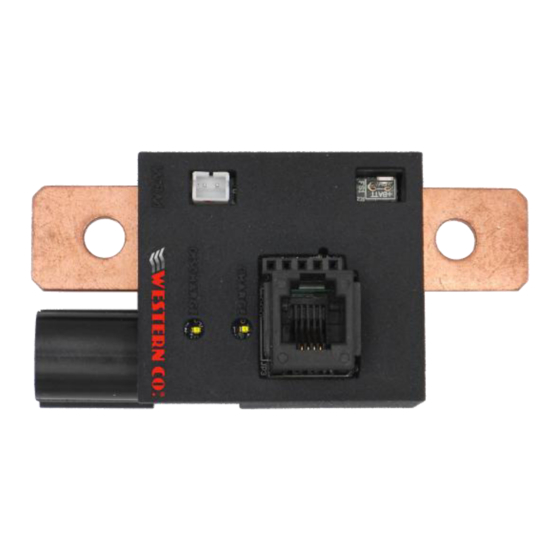

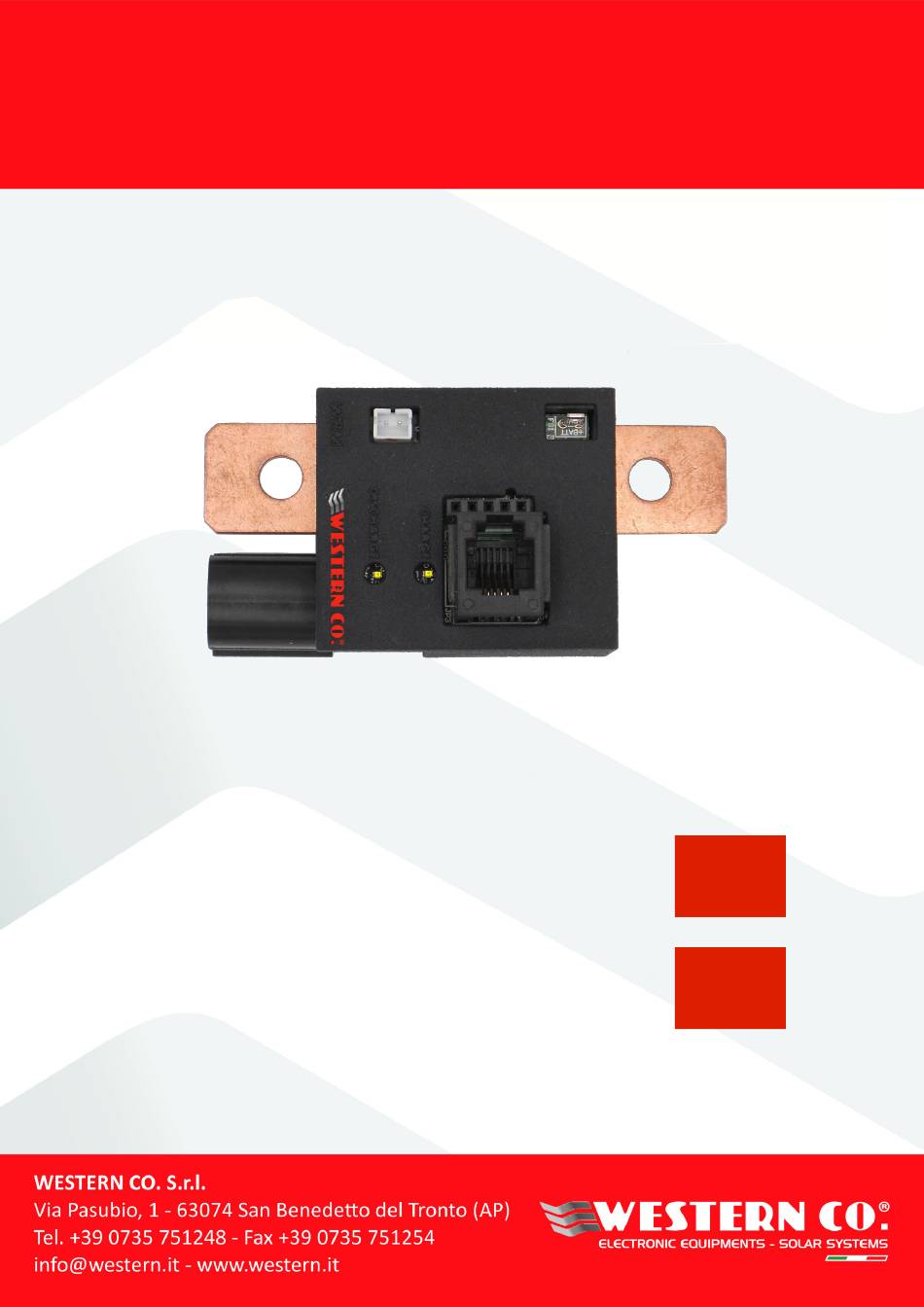

- Page 1 Battery monitor for WESTERN WRD SYSTEM Manuale utente User manual...
- Page 3 Il WBM è i g ado di isu a e o e ti di atte ia ell’i te vallo di +/-300A con Uscita per controllo allarme elevata precisione (+/- 0.1A) e con una perdita di potenza minima (massimo 9W con una corrente di 300A);...
-
Page 4: Manuale Utente
Connessioni: SH+ / SH- : sono terminali della resistenza (shunt) interna al WBM per la misura della corrente di batteria. Il terminale SH- deve essere connesso al negativo di batteria e tutte le correnti di ritorno alla batteria debbono essere connesse al terminale SH+ (vedi Fig.2, Fig.3). -
Page 5: Schema Di Collegamento
WBM Western Battery Monitor Manuale utente Schema di collegamento Fig.2 - Schema di collegamento con WRD... - Page 6 WBM Western Battery Monitor Manuale utente Fig.3 - Schema di collegamento con WRM60 M - SB + WRM60 S...
- Page 7 . V, a l’ute te o imposterà la tensione nominale della batteria in quanto il WBM la rileva automaticamente all’avvio. Rigua do le atte ie LiFePO4 il sistema è compatibile solo con batterie a tensione nominale 12.6V, 25.2V e 50.4V, e anche per questo tipo di batterie la tensione nominale è...
- Page 8 WBM Western Battery Monitor Manuale utente Quando il WBM è impiegato insieme al WRD e ai regolatori Western CO. il WBM definisce il profilo e le tensioni di carica della batteria. La carica è eseguita seguendo tre fasi: bulk, absorption e float : Bulk: si impone la corrente di carica inferiore a 0.25*C per batterie al...
- Page 9 WBM Western Battery Monitor Manuale utente 12V BATTERY ( absorption voltage V 12V BATTERY (float voltage V 16,0 15,5 Pb Flood Pb Seal/gel Pb Flood Pb Seal/gel 15,5 15,0 15,0 14,5 14,5 14,0 14,0 13,5 13,5 13,0 Temperature [°C] Temperature [°C]...
-
Page 10: Caratteristiche Elettriche
WBM Western Battery Monitor Manuale utente Dimensioni Fig.6 - Dimensioni WBM - Per il fissaggio sono forniti in dotazione n.2 isolatori M6: altezza 20mm, esterno 15mm. Caratteristiche elettriche 10 V – 70.0 V Operating Voltage 8mA @V 10.0V Operating Current... -
Page 11: Smaltimento Dei Rifiuti
Il prodotto difettoso dovrà essere rispedito alla Western CO. Srl o a società delegata dalla Western CO. Srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita. -
Page 12: Battery Monitor
WBM is able to measure battery currents in the range of +/- 300A with high Output for discharge alarm accuracy (+/- 0.1A) and with a minimum power loss (maximum 9W with a current of 300A);... -
Page 13: Connection Details
LED Signalling: -Green LED bus data: when turned on it indicates that the WBM is sending data to the WRD. In normal functioning, when the WBM is connected to the WRD this led flashes with a frequency of about 1 second. -
Page 14: Connection Diagram
WBM Western Battery Monitor User manual Connection diagram Pic.2 - Connection diagram with WRD... - Page 15 WBM Western Battery Monitor User manual Pic.3 Connection diagram with WRM60 M - SB + WRM60 S...
-
Page 16: Settings And Programming
Pb Flood or Pb Seal / Gel batteries can be used with nominal voltage 12.0V, 24.0V or 48.0V, but the user will not set the nominal voltage of the battery as the WBM automatically detects it at startup. Regarding the LiFePO4 batteries, the system is only compatible with batteries with a nominal voltage of 12.6V, 25.2V and 50.4V, and also for this type of... -
Page 17: Alarm Programming
WBM Western Battery Monitor User manual When the WBM is used together with the WRD and the Western CO. controllers the WBM defines the profile and the battery charge voltages. The charge is performed following three phases: bulk, absorption and float : Bulk: the charge current is lower than 0.25 * C for lead batteries or... - Page 18 WBM Western Battery Monitor User manual 12V BATTERY ( absorption voltage V 12V BATTERY (float voltage V 16,0 15,5 Pb Flood Pb Seal/gel Pb Flood Pb Seal/gel 15,5 15,0 15,0 14,5 14,5 14,0 14,0 13,5 13,5 13,0 Temperature [°C] Temperature [°C]...
-
Page 19: Electrical Features
WBM Western Battery Monitor User manual Dimensions Pic.6 - WBM dimensions - For the fastening are provided no. 2 M6 insulators: height 20mm, external 15mm. Electrical features Operating Voltage 10 V - 70.0 V 8mA @V 10.0V Operating Current batt 3mA @ V 60.0V... -
Page 20: Warranty
5 (five) years, to repair or replace at its sole discretion, for free, those defective parts owing to poor quality of material or defect in workmanship. The defective product must be returned to Western Co. Srl or to the company delegated by Western Co to make produ t support, at usto er’s e pe ses, together ith a op of the i oi e oth for repairing and warranty replacement. - Page 21 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
