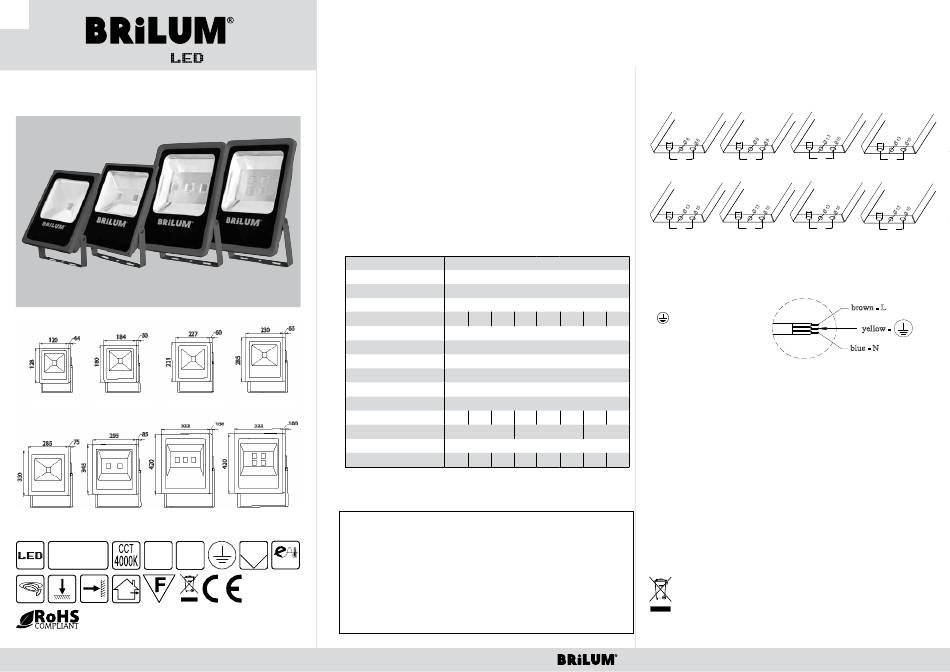

Brilum ORVIS Quick Manual

PL
Naświetlacz
ORVIS
ORVIS
ORVIS, 10W ORVIS, 20W ORVIS, 30W
ORVIS, 70W ORVIS, 100W ORVIS, 150W
185-240VAC
CRI>80 IP 65
50Hz
BRILUM S.A.
ul. Wilanowska 1A, 05-520 Konstancin-Jeziorna, Poland
CHARAKTERYSTYKA
ORVIS - energooszczędne naświetlacze LED wykonane z ciśnieniowego odlewu
aluminiowego o wysokiej odporności na wpływy atmosferyczne. Oprawy posiadają
wysoki stopień ochrony przed wnikaniem pyłu i wilgosci - IP 65.
Zastosowanie wysokiej jakości, trwałych materiałów i komponentów powoduje, że
naświetlacze ORVIS są bezpieczne w użytkowaniu, niezawodne, energooszczędne oraz
charakteryzują się długą żywotnością.
ŹRÓDŁA ŚWIATŁA LED
Naświetlacze ORVIS wyposażone są w wysokiej jakości, bardzo wydajne źródła światła LED
– COB (Chip on board), o niskim poborze mocy i długiej żywotności oraz niezawodności,
pozwalające na znaczną oszczędność energii w porównaniu do tradycyjnych opraw, przy
zachowaniu takich samych parametrów świetlnych. Barwa światła: neutralna biała.
ZASTOSOWANIE
Naświetlacze ORVIS używane są do oświetlenia zewnętrznego, główne do iluminacji
obiektów, a także jako oświetlenie tuneli, alei, ogrodów, itp..
DANE TECHNICZNE
Układ optyczny
Kąt rozsyłu światła
Napięcie zasilania
Częstotliwość
Moc oprawy
Stopień ochrony
Klasa ochronności
Typ diody LED
Temperatura barwowa
Wskaźnik oddawania barw (CRI)
ORVIS, 50W
Trwałość diod LED*
Strumień świetlny (lm)
Wysokość instalacji
Temperatura pracy Ta
Waga
* parametr podawany w oparciu o dane producenta diod
INSTALACJA
ORVIS, 200W
UWAGI:
➢ Naświetlacz nadaje się tylko do montażu na powierzchni stałej.
° ➢ Przed przystąpieniem do montażu należy upewnić się, czy wyłączone zostało zasilanie.
120
➢ Przewody elektryczne muszą być podłączone zgodnie z instrukcją oraz obowiązującymi
HIGH QUALITY
przepisami.
➢ Zaleca się, aby montaż oprawy wykonał wykwalifikowany elektryk.
➢ Jeśli klosz szklany ulegnie uszkodzeniu, np. pęknie, należy go niezwłocznie wymienić.
➢ Jeśli kabel lub przewód zasilający oprawy zostanie uszkodzony, musi zostać niezwłocznie
wymieniony przez wykwalifikowaną osobę w celu uniknięcia zagrożenia porażeniem
elektrycznym.
www.brilum24.pl
INSTRUKCJA MONTAŻU I EKSPLOATACJI
ORVIS – naświetlacz LED
odbłyśnik z aluminium
120°
185 ÷ 240V AC
50/60Hz
10W 20W 30W 50W 70W 100W 150W 200W
IP 65
I
COB (Chip on board)
4000K
>80
~ 30 000 godzin
850 lm 1700 lm 2550 lm 4250 lm 5950 lm 8500 lm 12750 lm 17000 lm
do 5m do 10m do 15m
-30°C ÷ +50°C
0,60kg 0,90kg 1,10kg 1,40kg 2,30kg 2,50kg 4,00kg 4,00kg
SPOSÓB MONTAŻU:
Montaż za pomocą specjalnego uchwytu montażowego umożliwiającego płynną
regulację kąta nachylenia oprawy w szerokim zakresie.
12 20 35
100
60 95
ORVIS, 10W ORVIS, 20W ORVIS, 30W
40
40 40
140 140 152
ORVIS, 70W ORVIS, 100W ORVIS, 150W
100W
1. Zaznaczyć na powierzchni montażowej miejsca nawiercenia otworów.
2. Nawiercić dwa odpowiednio rozstawione otwory w miejscu montażu oprawy.
3. Przykręcić oprawę do podłoża.
4. Podłączyć przewód zasilający do instalacji elektrycznej, przestrzegając zasad:
L - brązowy (brown)
N - niebieski (blue)
- żółty (yellow)
5. Ustabilizować oprawę w wybranym położeniu.
KONSERWACJA I BEZPIECZEŃSTWO
➢ Instalację oprawy powinien przeprowadzić uprawniony i doświadczony elektryk. Przed
rozpoczęciem instalacji należy koniecznie wyłączyć dopływ prądu do sieci elektrycznej,
do której ma być podłączona oprawa, aby zabezpieczyć się przed przypadkowym załączeniem
napięcia!
➢ Dla zapewnienia optymalnych parametrów technicznych oprawy należy okresowo
przeprowadzać jej konserwację. Przed rozpoczęciem czyszczenia produktu należy
odłączyć urządzenie od zasilania i poczekać aż ostygnie. Zlekceważenie tego ostrzeżenia
może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub poparzeniem
podczas czyszczenia produktu. Obudowę oprawy należy czyścić ogólnie dostępnymi
środkami myjącymi i wytrzeć do sucha miękką tkaniną. Nie używać środków żrących i
rozpuszczalników. Nie stosować strumienia wody pod ciśnieniem.
Informacje zawarte w niniejszym dokumencie mogą ulegać zmianie bez uprzedzenia.
Ewentualne zmiany będą uwzględniane w kolejnych wydaniach instrukcji obsługi lub
w publikacjach i dokumentach uzupełniających. Producent nie ponosi odpowiedzialności
za wady wynikłe z niestosowania się do zaleceń niniejszej instrukcji. Zgodnie
z art. 568 §1 Kodeksu Cywilnego uprawnienia z tytułu rękojmi za wady fizyczne
wygasają po upływie dwóch lat, licząc od dnia wydania oprawy Konsumentowi.
Symbol oznacza selektywne zbieranie sprzętu elektrycznego i elektronicznego,
czyli tego produktu nie wolno traktować jak innych odpadów domowych.
Należy oddać go do właściwego punktu zbierającego zużyty sprzęt elektryczny
i elektroniczny. Właściwa realizacja zadań związanych ze zbieraniem zużytego
sprzętu elektrycznego i elektronicznego ma znaczenie szczególnie w przypadku, gdy
w tym sprzęcie występują składniki niebezpieczne, które mają szczególnie negatywny
wpływ na środowisko i zdrowie ludzi.
35
102
ORVIS, 50W
40
152
ORVIS, 200W
brown - L
yellow -
blue - N
www.brilum24.pl
