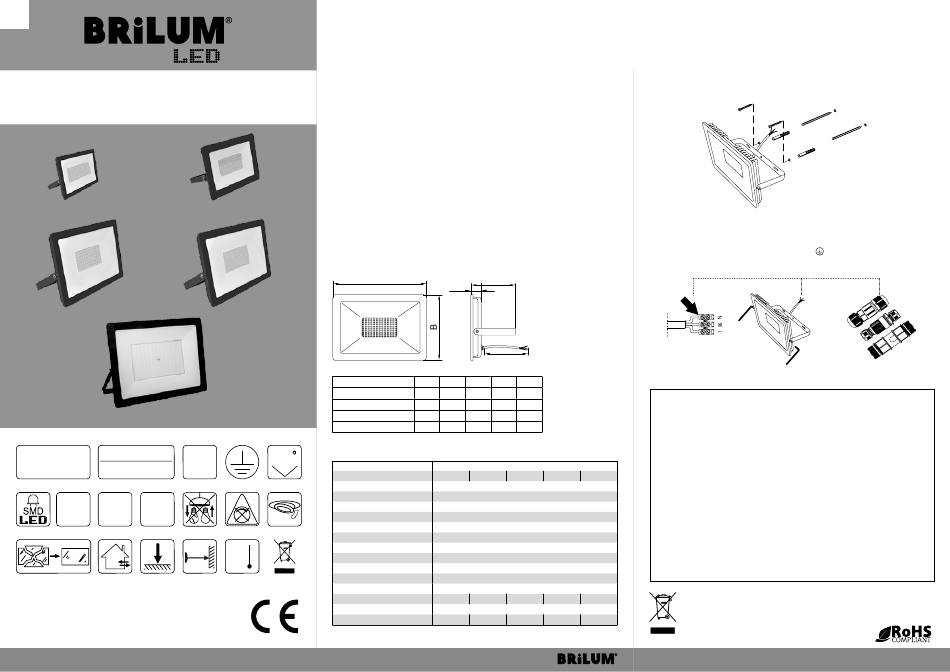

Brilum ADVIVE PLUS Series Installation And Operating Manual

PL
Naświetlacze
ADVIVE PLUS
ADVIVE PLUS, 30W
ADVIVE PLUS, 70W
ADVIVE PLUS, 150W
30W, 50W, 70W
220 ÷ 240VAC
50/60Hz
100W, 150W
4000K CRI > 80 25000h
ELUM Sp. z o.o.
ul. Wilanowska 1A, 05-520 Konstancin-Jeziorna, Poland
CHARAKTERYSTYKA
Naświetlacze ADVIVE PLUS to energooszczędne i uniwersalne oprawy LED do zastosowań
zarówno wewnątrz, jak i na zewnątrz pomieszczeń, dzięki wysokiej klasie szczelności IP 65.
Doskonale nadają się do oświetlania różnorodnych obiektów i powierzchni: elewacji
budynków, dziedzińców, wejść, bram, ogrodów, budynków architektonicznych, parkingów,
tablic, bilbordów, witryn sklepowych, pomieszczeń wewnętrznych o podwyższonym poziomie
wilgotności i zapylenia.
Obudowy opraw ADVIVE PLUS wykonane zostały z użebrowanego odlewu aluminiowego,
zapewniającego skuteczne odprowadzanie ciepła. Zastosowana hartowana szyba zapewnia
skuteczną ochronę diod LED przed uszkodzeniami mechanicznymi.
Oprawy przystosowane są do mocowania pod różnym kątem za pomocą metalowego
ruchomego uchwytu montażowego. Minimalna odległość od oświetlanego obiektu: 1m
między naświetlaczem a obiektem lub oświetlaną powierzchnią.
Jako źródło światła naświetlaczy ADVIVE PLUS zastosowano panel LED z diodami typu SMD,
pozwalającymi na znaczną oszczędność energii w porównaniu do tradycyjnych opraw, przy
ADVIVE PLUS, 50W
zachowaniu takich samych parametrów świetlnych. Źródła światła są niewymienialne.
W momencie zużycia się źródeł światła należy wymienić całą oprawę oświetleniową.
Barwa światła: neutralna biała (4000K).
Oprawy wyposażone są w przewód zasilający wyprowadzony przez szczelną dławnicę.
Długość przewodów przedstawiono w Tabeli 1. Zasilanie opraw bezpośrednio z sieci ~230V.
Brak kostki przyłączeniowej / hermetycznego złącza kablowego do sieci ~230V.
WYMIARY GABARYTOWE (mm)
ADVIVE PLUS, 100W
Tabela 1.
Model
ADVIVE PLUS, 30W
ADVIVE PLUS, 50W
ADVIVE PLUS, 70W/100W
ADVIVE PLUS, 150W
120 PARAMETRY TECHNICZNE
IP 65
Model
Moc oprawy
Napięcie zasilania
Częstotliwość
Współczynnik mocy (cos φ)
Kąt rozsyłu światła
Stopień ochrony
Klasa ochronności
+45
1m
Rodzaj źródła światła
o C
Barwa światła
-25
Temperatura barwowa
Wskaźnik oddawania barw (CRI)
Trwałość diod LED*
Strumień świetlny oprawy**
Dopuszczalna temperatura otoczenia
Waga
* parametr podawany w oparciu o dane producenta diod / ** parametr podawany z tolerancją ± 10%
INSTRUKCJA MONTAŻU I EKSPLOATACJI
ADVIVE PLUS – naświetlacze LED
A
D
C
E
A [mm] B [mm] C [mm] D [mm] E [mm]
150 105 25 75 160
203 160 25 120 160
290 206 32 140 160
330 250 35 160 160
ADVIVE PLUS
30W 50W 70W 100W
220 ÷ 240V AC
50/60Hz
0,9
120°
IP 65
I
diody LED typu SMD
neutralna biała
4000K
> 80
25 000 godzin
2700 lm 4400 lm 5600 lm 8600 lm
-25°C ÷ +45C
0,35kg 0,80kg 1,35kg 1,50kg
MONTAŻ
1. Zaznaczyć i wywiercić na powierzchni montażowej odpowiednio rozstawione otwory
montażowe. Przykręcić naświetlacz do podłoża [Rys.1.].
Rys.1.
2. Podłączyć przewód zasilający do kostki zaciskowej lub szczelnego złącza przyłączeniowego
[Rys.2.], odpowiednio:
- przewód fazowy (brązowy) do otworu oznaczonego „L",
- przewód neutralny (niebieski) do otworu oznaczonego „N",
- uziemienie (żółto-zielony) do otworu oznaczonego
Rekomendowane złącza hermetyczne marki ELGO o nazwie ZH1-3P25, ZH2-3P25 i ZH3-3P25.
Złączka zaciskowa lub szczelne złącze przyłączeniowe nie są dostarczane w komplecie
z oprawą.
Rys.2.
3. Ustabilizować naświetlacz w wybranym położeniu.
UWAGA!:
1. Instalację oprawy powinien przeprowadzić uprawniony i doświadczony elektryk. Przed
rozpoczęciem instalacji należy koniecznie wyłączyć dopływ prądu do sieci elektrycznej, do
której ma być podłączona oprawa, aby zabezpieczyć się przed przypadkowym załączeniem
napięcia! Przewody elektryczne muszą być podłączone zgodnie z instrukcją oraz obowiązującymi
przepisami. Dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu
grozi porażeniem prądem elektrycznym!
2. Nie wpartywać się w wiązkę światła diody/diod LED.
3. Wyrób zasilać wyłącznie napięciem znamionowym lub zakresem podanych napięć.
4. Niedopuszczalne jest użytkowanie wyrobu bez lub z pękniętą szybą ochronną.
150W
5. Nie ponosimy odpowiedzialności za szkody powstałe wskutek nieprawidłowego montażu.
6. Zastrzegamy sobie prawo do zmian w konstrukcji produktu.
7. Informacje zawarte w niniejszym dokumencie mogą ulegać zmianie bez uprzedzenia.Ewentualne
zmiany będą uwzględniane w kolejnych wydaniach instrukcji obsługi lub w publikacjach i
dokumentach uzupełniających.
8. Nie ponosimy odpowiedzialności za wady wynikłe z niestosowania się do zaleceń niniejszej
instrukcji. Zgodnie z art. 568 § 1 Kodeksu Cywilnego uprawnienia z tytułu rękojmi za wady fizyczne
wygasają po upływie dwóch lat, licząc od dnia wydania oprawy Kupującemu.
9. Dla zapewnienia optymalnych parametrów technicznych oprawy należy okresowo przeprowadzać
jej konserwację. Przed rozpoczęciem czyszczenia produktu należy odłączyć urządzenie od zasilania.
Zlekceważenie tego ostrzeżenia może spowodować niebezpieczeństwo porażenia prądem
elektrycznym. Czyścić wyłącznie delikatnymi i suchymi tkaninami. Nie używać środków żrących i
rozpuszczalników. Nie stosować strumienia wody pod ciśnieniem.
Symbol oznacza selektywne zbieranie sprzętu elektrycznego i elektronicznego, czyli tego produktu
nie wolno traktować jak innych odpadów domowych. Należy oddać go do właściwego punktu
12000 lm
zbierającego zużyty sprzęt elektryczny i elektroniczny. Właściwa realizacja zadań związanych ze
zbieraniem zużytego sprzętu elektrycznego i elektronicznego ma znaczenie szczególnie
2,20kg
w przypadku, gdy w tym sprzęcie występują składniki niebezpieczne,
które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
.
www.elum24.pl
