Telegärtner STX V6 Assembly Instructions

STX V6 AP Dose und freie Dose RJ45 Modul Cat.6
STX V6 surface mounting outlet and free outlet RJ45 jack Cat.6

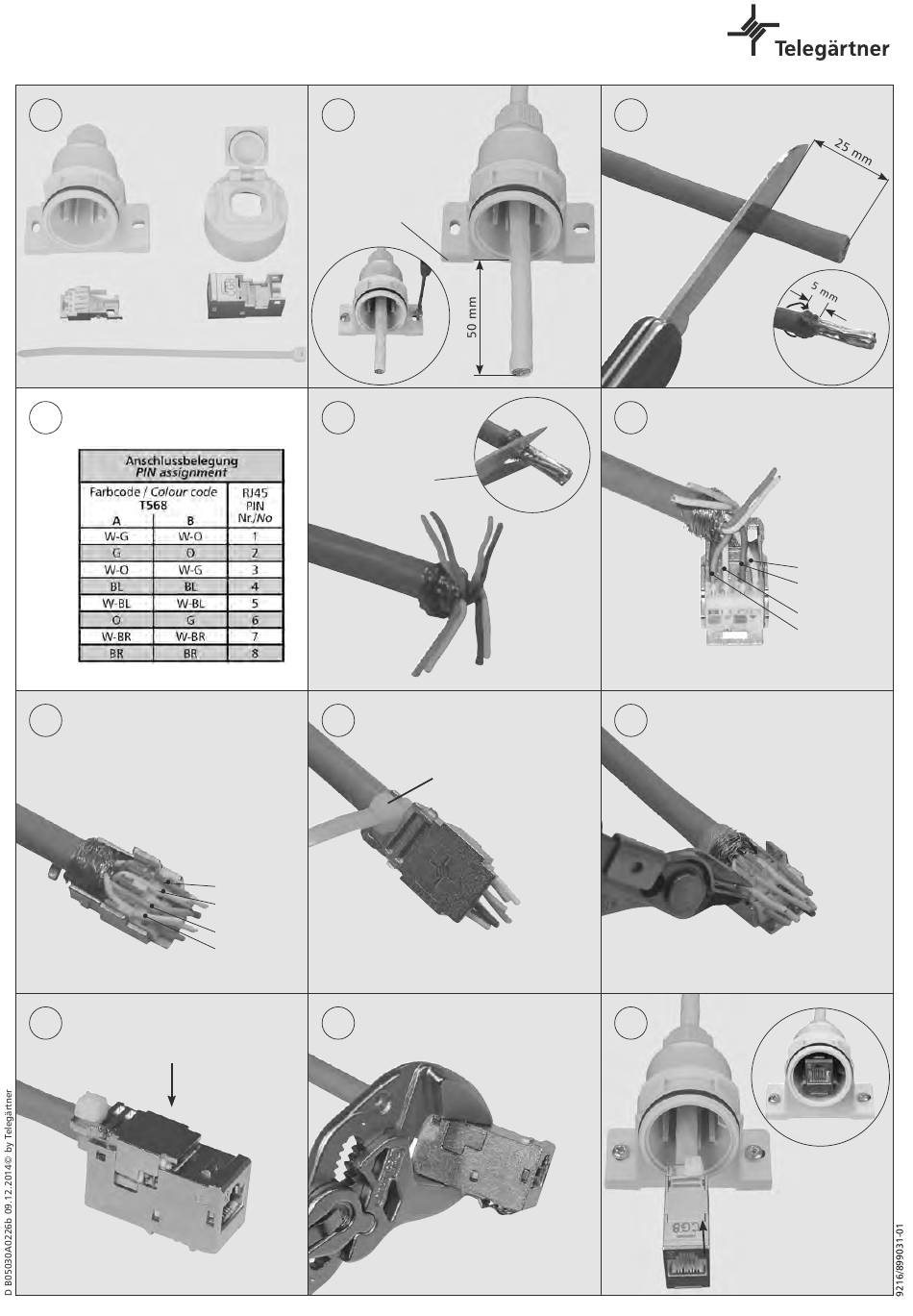

Montageanleitung / Assembly Instructions
Lieferumfang / Scope of delivery
1
4
T568A
7
Adernpaare 4/5 und 2/1 oben in das
Ladestück einlegen / Insert pairs 4/5
and 2/1 into the loading part top
Ladestück auf Modulgehäuse aufsetzen /
10
Attach loading part on the module
housing
Telegärtner Karl Gärtner GmbH · Lerchenstr. 35 · D-71144 Steinenbronn · Tel.: +49 (0)7157/125-100 · Fax: +49 (0)7157/125-120 · E-Mail: info@telegaertner.com · www.telegaertner.com
2
Weitere Anschlussdosen
können später angereiht
werden / Further outlets
can be placed side by
side
T568A
5
Adernpaare
sortieren /Sort pairs
Paarfolie entfernen /
Remove pair foil
weiß/grün
white/green
orange/weiß
orange/white
Kabelbinder zur Zugentlastung anbringen /
8
Apply cable tie for strain relief
4 blau / blue
5 weiß / white
2 grün / green
1 weiß / white
Modul zusammendrücken, bis das
11
Gehäuse einrastet / Press module
housing parts together until snap-in
A
weiß/blau
white/blue
braun/weiß
brown/white
Kabelschloss oben /
Locking piece on top
A
3
T568A
6
Adernpaare 7/8 und 3/6 unten in das
Ladestück einführen / Insert pairs 7/8
and 3/6 into the loading part bottom
Adern mittels Seitenschneiders bündig
9
abschneiden / Cut wires flush using
cutting pliers
Einbau horizontale
12
Steckrichtung /
Horizontal assembly
Modul in das
Gehäuse schieben /
Push the module
vertically into the
outlet housing
7 weiß / white
8 braun / brown
3 weiß / white
6 orange
