Telegärtner RJ45 Stecker Assembly Instruction

RJ45 Stecker IP67 / RJ45 Plug IP67
Montageanweisung / Assembly Instruction
Lieferumfang / Scope of delivery
1

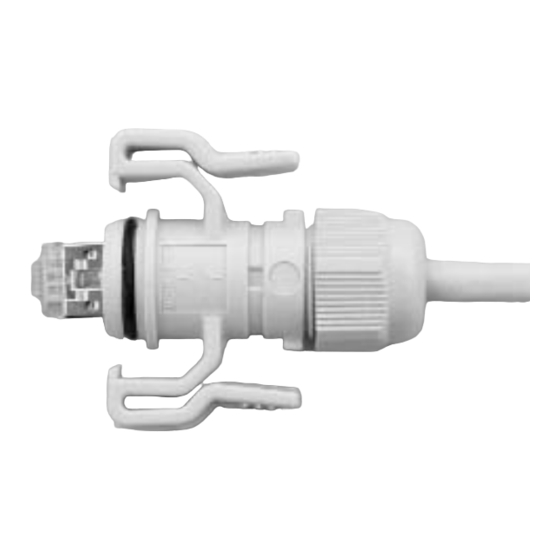

Stecker / Plug J00026A0150
4
Anschlussbelegung

PIN assignments

Farbcode T568...
A B
W-G W-O
G O
W-O W-G
BL BL
W-BL W-BL
O G
W-BR W-BR
BR BR
7
Crimpzange / Crimp tool
10
N00001A0002
Telegärtner Karl Gärtner GmbH · Lerchenstr. 35 · D-71144 Steinenbronn · Tel.: +49 (0)7157/125-100 · Fax: +49 (0)7157/125-120 · e-mail: info@telegaertner.com · http://www.telegaertner.com
2
ca. 40 mm
ca. 40 mm
5
RJ45
PIN
No.
1
2
3
4
5
6
7
8
8
11
SF/UTP
1
8 8
3
S/FTP
Paarfolie entfernen /

Remove pair foil

6
Steckereinsatz in den Steckerkörper
9
einrasten / Snap in plug insert into
plug body
12
SF/UTP
S/FTP
S/FTP
